关键字：温度监控、无线自组网、无线传感网
1．温度监控系统整体框架

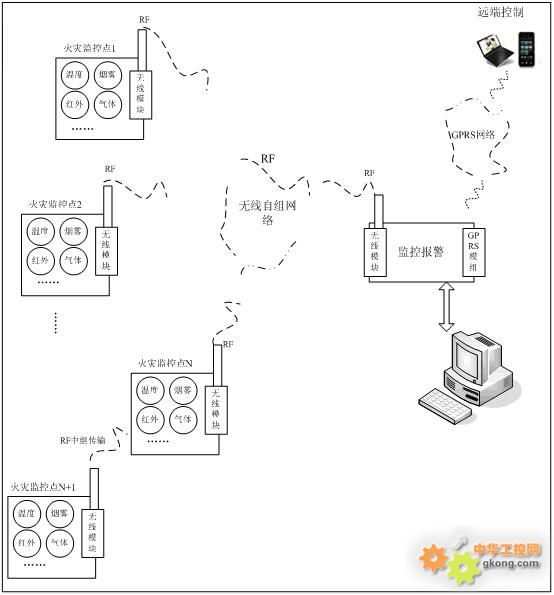

温度报警系统整体框架如图1所示, 主要包括：温度监控点设备、监控报警设备、远端控制设备。
温度监控点设备上集成温度探测器；探测器接收外部温度信息，并转换为电信号；在每个温度监控点设备上有无线模块，无线模块将反映温度信息的电信号通过无线RF传送至监控报警设备。
监控报警设备上集成有无线模块，可以无线接收温度报警点上发送过来的信息，并通过GPRS传送至远端控制设备，远端控制设备可以是PC或PDA等；当然，监控报警设备也可以通过USB直接与PC连接。
远端监控设备（或与监控报警设备通过USB直接连接的PC）可以监控并显示每个温度监控点的温度信息，并对异常情况作出报警等处理。
温度监控系统的整体框架如图一所示。
备注：可以根据客户具体需求，将温度监控系统扩展，可以做到温度、湿度、光照度、烟雾等信息的监控。
2．无线自组网
无线自组网是一种没有中心实体的，由一组带有无线收发装置的终端节点组成的自治性网络。依靠节点间的相互协作可在任何时刻、任何地点以及各种移动、复杂多变的无线环境中自行成网，并借助多跳转发技术来弥补无线设备的有限传输距离，从而拓宽网络的传输范围。
无线自组网是不同于点对点或点对多点的无线通讯方式，每个节点不仅可以无线接收或发送数据，也可以作为其他节点间无线传输的中继设备。无线自组网的组网过程不需要人工干预，并且具有网络自修复能力。

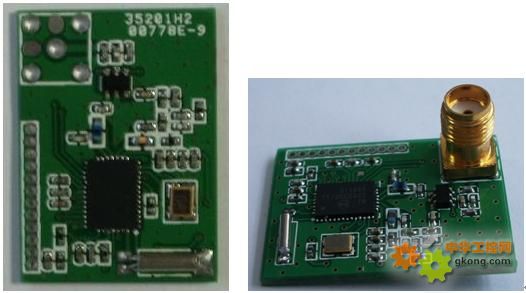

无线自组网模块选用深圳市通九州网络技术有限公司的S432模块，如图2所示
图2 无线自组网模块
本模块具有无线自组网功能，并可提供自动跳频（32跳，频率范围433~490），模块直接通讯距离1200m，通过无线自组网，模块之间的可以通过接力传输，使得最长传输距离达到30km。
3、通九州防火报警系统
3.1温度监控点设备

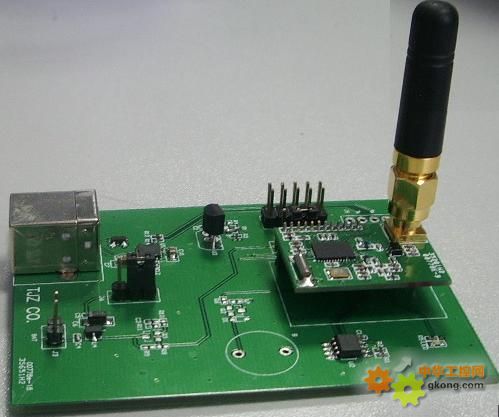

将无线自组网模块插上底板，底板上有温度传感器，可以通过无线组网模块将温度信息传回监控报警设备。如图3所示。通九州温度监控点设备采用低功耗技术，可以采用电池供电。
图3：通九州温度监控点设备
3.2监控报警设备
监控报警设备与温度监控点设备是一样的，只需要通过跳线即可设置为监控报警设备，并通过USB与PC连接。
在PC端，安装USB转串口程序，即可将USB模拟为串口，通过超级终端等串口调试器，即可显示每个温度监控点设备的信息。
防火安防系统的使用说明举例：
例如将模块分为主模块和从模块，提供5个测试模块，其中包括一个主模块和4个从模块。
主模块
将主模块插入底板 （底板跳线接到VBUS），主模块的底板通过USB与PC机连接，在PC机上安装USB转串口驱动程序（CP210x_VCP_Win_XP_S2K3_Vista_7.exe）。 打开串口调试器接受数据（串口波特率9600，数据格式8N1），接受数据格式如下：
-----Address:001----------Temperature:028 //1号从模块的温度
-----Address:002----------Temperature:028 //2号从模块的温度
-----Address:003----------Temperature:029 //3号从模块的温度
-----Address:004----------Temperature:028 //4号从模块的温度
每十秒数据更新一次
从模块
将从模块插入底板（底板跳线接到BAT），底板通过四节电池供电，通电后，从模块会自动采集温度信息，并将温度信息通过组网的方式发送至主模块。
4、性能参数：
调制方式： GFSK
频率范围： 433－496MHz
信道数量： 32
发射功率： 最大 +20dBm
可视距离: 最大距离1000m
接收灵敏度： -113dBm@9600bps
串口数据格式：Uart 8N1
串口数据速率：9600bps
输入电源： 5VDC
发射电流： ≤90mA，在发射功率 ＋20dBm下
接收电流： ≤23mA
休眠电流： ≤3uA
模块尺寸: 20mm×28mm×5mm
天线规格： SMA
工作温度： -30℃~70℃
工作湿度： 10%~90%相对湿度，无冷凝
|
