工控自动化技术文摘：Acrel-2000电力监控系统在青岛橡胶谷的应用

摘要：本文介绍基于Acrel-2000电力监控软件和网络电力仪表而设计实现的一套分散式采集和集中控制管理的配电自动化系统，系统实现了微机在配电室中无人管理的功能，省去了值班人员现场操作的无序性，提高了供电质量和管理水平，具有简明实用、投资少等优点。

目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用,全国各地重点工程项目、标志性建筑/大型公共设施等大面积用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。

　安科瑞的Acrel-2000型电力监控系统软件借助了计算机、通讯设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该电力监控系统可以提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower等。

中国橡胶谷总面积3000多亩，其中核心区500多亩，规划建筑面积近100万平方米，以郑州路为轴线，向科技大学四周辐射。中国橡胶谷由橡胶化工原材料、轮胎、制品、化工橡胶机械、机电电子等相关制造类企业的贸易公司及相关技术服务型企业、各类服务机构相融共生而成，将形成贸易、技术、人才、文化高度集聚的橡胶行业生态圈。

青岛橡胶谷一期工程由一路10kV市电供电，通过2台800kVA变压器（T1、T2）和1台1600kVA变压器（T3）降压至0.4kV后通过低压配电柜送出至园区各处负载，橡胶谷一期配电室共有10kV配电柜5面，0.4kV配电柜28面，高、低压回路共计115个，其中10kV避雷器柜上无监控装置，所以本系统监控114个回路的工作状态。T1、T2变压器回路间设有母联，并备有一台800kVA柴油发电机在应急状态下为一些重要回路供电， T3变压器回路则单独使用。

10kV回路的进线和馈线配有南京南瑞继保的保护装置，采集10kV回路的常规电参量和开关量状态；0.4kV进线和母联回路装有安科瑞ACR330ELH电网质量分析仪，采集回路的常规电参量、四象限电度和电网质量参数；0.4kV馈线回路装有PZ80L系列多功能电力仪表，采集回路的常规电参量和四象限电度[1]。此外，所有0.4kV馈线回路使用珠海派诺的八路漏电监测仪表进行剩余电流监测。本系统将上述所有133台电力仪表纳入监控范围。

因青岛的配电系统自动化起步较晚，电力监控系统所有功能均由上海安科瑞电气股份有限公司设计并提交，业主仅根据配电室值班经验在系统软件功能界面的细节上提出要求。

现场设备全集中在同一个配电室中，业主的电气值班室就近安排在配电室旁，本系统监控中心也安置在该值班室中。系统组网采用常见的3层结构，站控管理层、通讯管理层和现场设备层。

为满足配电室统一监控的要求，配电室现场安装安科瑞公司网络电力仪表通过屏蔽双绞线手拉手相连至串口服务器，串口服务器经网络交换机进而传输至后台主机实现对现场数据的采集，存储，处理，实时显示以及历史查询

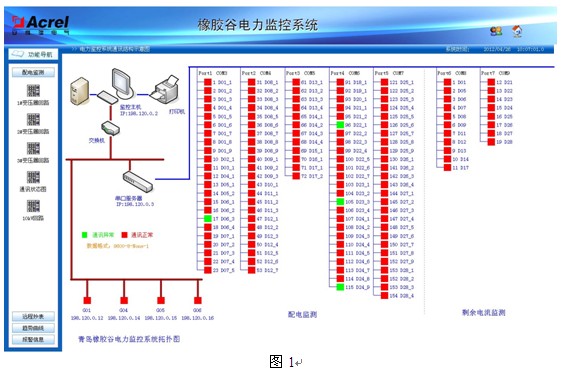

现场设备层设备为133台电力仪表。这些设备分别根据设计要求安装在相应的配电回路上。通过RS-485接口实现与上位机系统的数据交互。多功能表和漏电仪表的通讯规约为Modbus-RTU，保护装置的通讯规约为IEC60870-5-103;通讯管理层由2台Nport-5630串口服务器和1台交换机构成，实际工程中使用了8个485串口，剩下8个串口备用。串口服务器将RS-485总线协议转换为工业以太网协议，通过TCP/IP与站控管理层主机相连，构建数据链路。通讯管理层设备均安装在电气值班室的值班人员操作台中，与站控管理层设备安装在一起; 站控管理层设备为华北工控主机、显示器、HP打印机以及山特UPS电源，均安装在电气值班室的操作台中。通过安装在主机上的Acrel-2000电力监控系统软件实现对现场仪表数据的采集、处理以及各种人机交互功能,具体设备如下表：

4.1配电监测：如图1所示，配电监测模块下可查询1#变压器、2#变压器、3#变压器、10kV回路的工作状态和所有仪表的通讯状态。通过仪表通讯状态图可以查看当前所有仪表的工作情况。低压多功能仪表未配置开关量采集功能，因仪表的辅助电源线取自该回路断路器的下端，所以仪表的通讯状态同时也表征了该回路的分合闸状态。

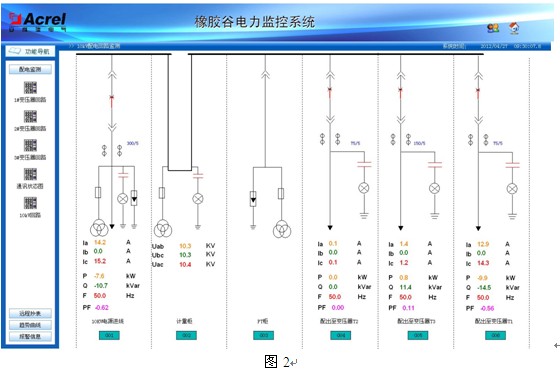

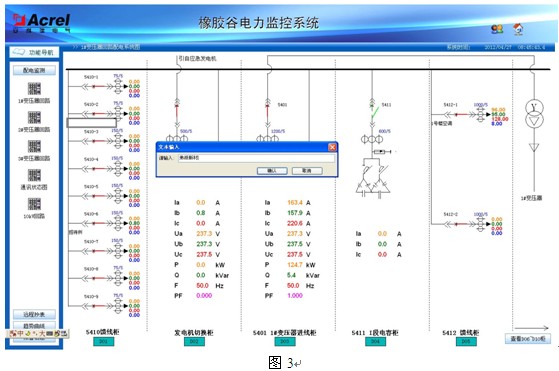

4.2配电系统一次示意图：10kV和0.4kV配电室配电回路运行状态使用一次图形式显示，10kV回路采集并显示三相电压、电流、功率以及分合闸状态，手车状态，故障报警状态（青岛地区10kV配电系统不使用接地刀）；采集并显示0.4kV回路的母线电压，进线、母联或发电机双切回路的三相电流、有功无功功率、功率因数和频率；各馈线回路的三相电流和剩余电流。界面标注回路编号、用途、断路器编号、互感器变比，回路用途可由拥有管理员权限的用户修改。10kV回路界面如图2所示；0.4kV回路界面如图3所示：

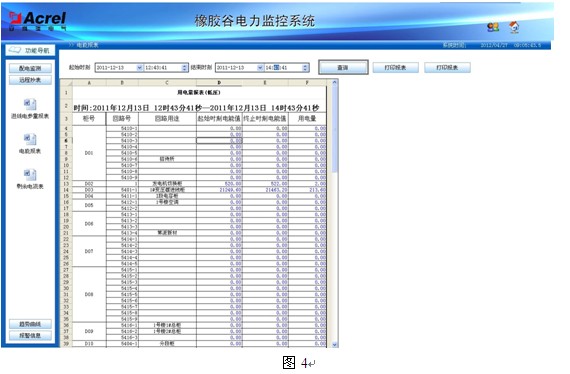

4.3报表功能：通过报表功能可以查询任意时刻主要回路的全常规电参量数据、低压回路的用电量、低压馈线回路的漏电流值和配电线缆温度值。用户主要关注的是用电量报表和剩余电流报表，用电量报表用于对租户进行电费收费计量以及与供电局数据核对后进行成本核算，如图3所示；剩余电流监测在青岛起步较晚，影响用电安全，因此用户也较感兴趣，如图4所示。

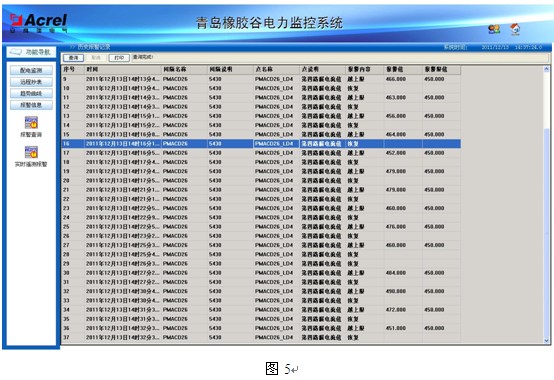

4.4事故报警和追忆：电力监控系统定义了所有配电回路过负荷、低压回路剩余电流过大及10kV回路开关量变位实时报警和历史报警查询等功能，如图5所示，列表中列出报警发生和恢复的时间、回路名称、回路编号、数据点、报警内容和报警值等数据，可见某些回路剩余电流值超标较严重。

本系统先完成低压部分的系统集成，后根据业主要求追加高压部分。在与业主约定的时间段内对高压部分停电施工时，有部分租户未收到停电通知，因此投诉了管理公司，使本来2小时的停电时间被压缩到仅有半小时，所幸时间勉强足够施工人员铺设保护装置的通讯总线。南瑞继保的RCS9611C、RCS9621C保护装置在自检压板闭合的状态下，不具备103规约主动上传遥测遥信数据的功能，电气安装公司在安装调试时未测试通讯功能，导致系统调试时无法采集数据。经多次与南瑞继保的技术人员沟通后发现问题所在，断开保护装置的自检压板后通讯正常。

因部分仪表LED面板上显示的二次侧累计电度，导致值班人员每月均需要对抄表数据进行CT变比换算，经由本系统软件的报表功能，可以直接查询月一次用电量，无需转换。此外，曾发生过值班人员抄表时遗漏电度高位，导致该月物业管理公司少收约3000元电费，本系统投运后杜绝了此类人为失误造成经济损失的可能。按照规范，低压回路自然剩余电流值一般不超过500mA，据剩余电流报表显示，橡胶谷一期多个回路剩余电流超过3A，由物业管理公司持报表联系电气安装公司查线，整改了多处，但仍有2~3个回路剩余电流过大未解决。

电力监控系统在调试阶段揭露了电气安装公司一次、二次接线存在的问题，明确了整改方向，保障了橡胶谷配电系统今后的稳定运行。本系统自2012年2月投产后，电能计量与供电局数据匹配度高，得到了用户的好评，并已着手就橡胶谷二期工程的合作进行洽谈。
