摘要：本文介绍基于Acrel-2000电力监控软件和网络电力仪表而设计实现的一套分散式采集和集中控制管理的配电自动化系统，系统实现了微机在配电室中无人管理的功能，省去了值班人员现场操作的无序性，提高了供电质量和管理水平，具有简明实用、投资少等优点。

近年来，随着电网现代化程度的不断提高，变配电站将向数字化，智能化发展。智能电子设备将会越来越多地应用于变配电站中的保护，控制和测量领域。电力监控系统的应用能够明显提高数据的可靠性和真实有效性，从而提高管理的规范性，安装在监控侧的网络电力仪表与变配电站电力监控系统进行通信，可以提供充分的电力系统状态数据，从而提高整个变配电站的运行和维护水平。

Acrel-2000电力监控软在中化平原化工有限公司的应用，成功实现了5个低压配电室电力参数的集中采集，成为中化平原化工有限公司变配电站向数字化，智能化发展的标志。

中化平原化工有限公司是中化化肥有限公司控股的百万吨级大型氮肥生产企业，公司位于山东省平原县龙门经济开发区，占地面积2256亩。公司主要产品产能包括尿素116万吨/年、甲醇30万吨/年、碳酸氢铵25万吨/年、三聚氰胺3万吨/年、发电10万千瓦时、粉煤灰节能墙材30万立方米、工业板纸20万吨、棉纱2万纱锭。公司作为国家大型一档企业、山东省200家重点工业企业之一、德州市5家重点骨干企业之一、平原县重点骨干企业，先后获得山东省化肥行业企业创新先进单位、山东省金融系统“AAA”级企业、全国小氮肥市场综合占有率前10位等荣誉称号。公司原名为德齐龙化工集团，于2008年6月17日与中化化肥有限公司签订了股权转让协议，正式更名为中化平原化工有限公司。

中化平原电力监控系统现场分为5个低压配电室，配电室内采用安科瑞PZ系列电力监控仪表采集各回路的电流、电压、电能等电参量，然后通过中间层采集设备经光纤传到监控室计算机上，实现遥测、遥信功能。

上海安科瑞电气股份有限公司系统集成部对中化平原化工有限公司要解决的问题进行详细分析，弄清楚项目发起人及项目其他干系人的要求¸待开发的信息系统要解决客户和用户的业务问题以及问题的来龙去脉后，经双方沟通知电力监控系统应实现各配电室各馈线回路电压、电流、功率、功率因数及频率等监测信息实时刷新，配电室整体一次图形式直观动态显示；完成对各配电回路的电压、电流或功率实时和历史趋势曲线的绘制，便于分析该回路配电运行工况，调配三相配电平衡和削峰填谷；完成对各回路的电能集抄功能，并自动生成符合客户管理需求的用电报表，所有报表或图表支持查询打印功能；对各监测点的通讯状态或异常用电进行报警，便于管理人员实时掌握并分析配电运行情况

根据可靠性和高效率配电管理的要求，以及实用性，安全性，实时性，稳定性，可扩展性和易维护性的原则，上海安科瑞电气股份有限公司对中化平原化工有限公司的智能配电系统的改造提供如下设计方案

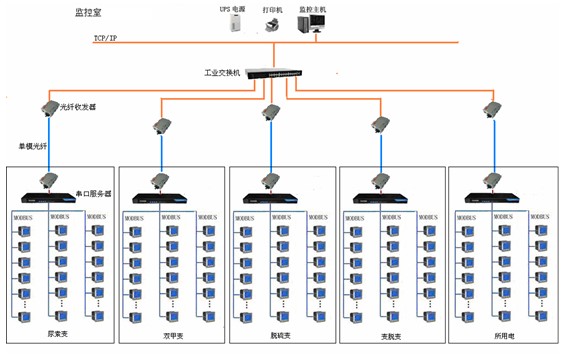

为满足配电室统一监控的要求，配电室现场安装安科瑞公司网络电力仪表通过屏蔽双绞线手拉手相连至串口服务器，串口服务器经光电转换器后接入网络交换机，进而传输至后台主机实现对现场数据的采集，存储，处理，实时显示以及历史查询

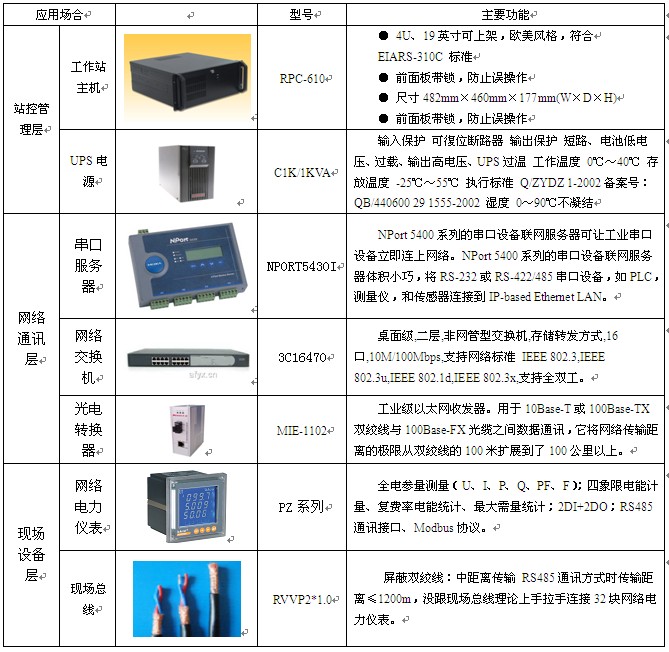

对中化平原化工有限公司提出的需求和我们确定的组网方案，站控管理层设备层采购华北工控的工业主机，联想的显示器，SANTAK的UPS以及HP的打印机；网络通讯层使用MOXA的NPORT5430I串口服务器，华为3C16470网络交换机；现场设备层采上海安科瑞公司PZ80系列网络电力仪表，总线铺设屏蔽双绞线，以满足系统组网的要求，具体设备如下表：

上位机软件采用Acrel – 2000电力监控软件，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。

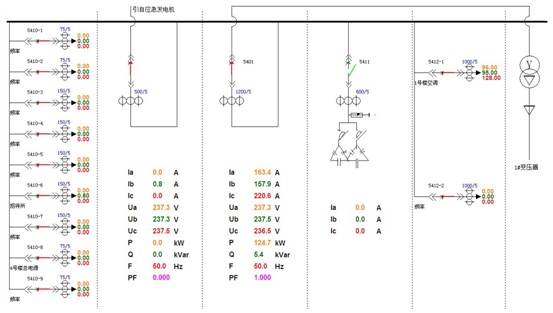

4.1. 一次图显示：ACREL-2000软件通过中间采集设备采集现场电力监控仪表数据，并在系统一次图显示出来。如下图所示，各个回路三相电流、三相电压、有功功率、无功功率、功率因数、有功电能等电参量实时刷新显示，能直观反映该系统各进出线回路运行状况。

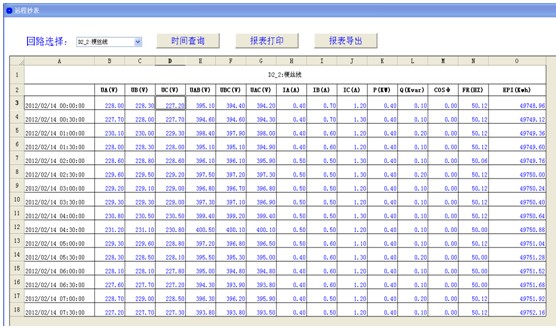

4.2. 远程抄表查询：各个配电室各个回路按照时间段进行历史数据查询。选择回路后，可选择时间间隔、时间长度对该回路进行历史数据精确查询，包括电压、电流、功率、功率因数和电能等常用数据。查询结果可导出成EXCEL表格进行保存，也可打印保存

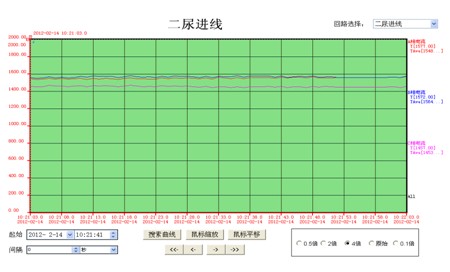

4.3趋势曲线：各重要回路电流、功率实时趋势显示及历史趋势查询功能。选择回路后，该回路实时趋势曲线会不断刷新，选择“起始时间”可查看该回路历史趋势曲线，选择“时间长度”可查看历史日、月、年趋势曲线，能更加直观反映该回路运行情况。

兼容性和可扩展性分析：安科瑞2000电力监控系统充分考虑了与BA系统之间的互连互通，避免成为信息孤岛，只要稍做调整即可与正在实施或即将实施的楼宇自动化系统对接，可以充分保护企业的投资。

保持数据的原始性，防止被修改：原始的由现场电工抄表后送交管理层的方式,增加了因数据抄送过程中被修改而使领导读脏数据的几率，安科瑞2000电力监控系统保持了数据的原始性，便于领导层了解真实的数据。

本文以Acrel-2000智能电力监控系统的三层网络拓扑结构为核心，分析了网络拓扑结构的选型，以及Acrel-2000电力监控系统的功能和性能指标。在电力监控系统中，配置网络电力仪表具有实施简明、投资少等显着优点，可以方便和实时地监控配电系统的运行状态，对现场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。同时，根据建立的电能计量体系，可以了解、分析建筑总体能耗，提出降耗计划，采取节能降耗措施，逐步提高用电效率。
