0 概述

上海华山医院病房楼是一幢医用建筑,建筑面积约为2万平方米。根据配电系统管理和能耗监测的要求，需要对楼内的高压进线、低压配出线和各楼层内配电箱进行电力监控，以保证用电的安全、高效。

Acrel-3000型低压智能配电系统，利用现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的现场设备连接为一个有机的整体，实现远程监控和集中管理。

1 配电监控系统构成

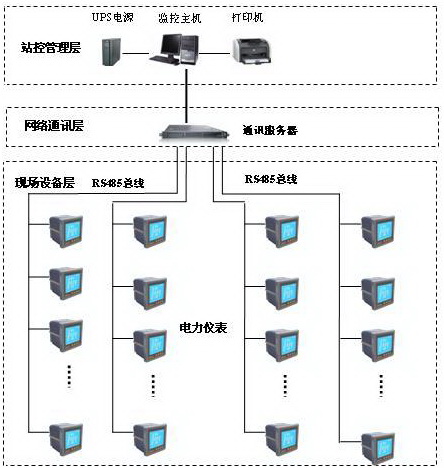

本系统采用分层分布式计算机网络结构即现场设备层、网络通讯层和站控管理层如图1所示。

图1　系统拓扑结构

现场设备主要的设备为：多功能网络电力仪表、开关量、模拟量采集模块和智能断路器等。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。

2 监控系统的主要功能
电力监控计算机通过现场设备和通信系统提供的传输通道，完成对各回路电力参数的数据采集，信息经分析、处理，以报表等多种形式供值班员参考，使值班员能够便捷的掌握供电系统的运行状况，包括相关设备的运行状况。

图2　配电系统图

2.3  统计分析、报表、打印

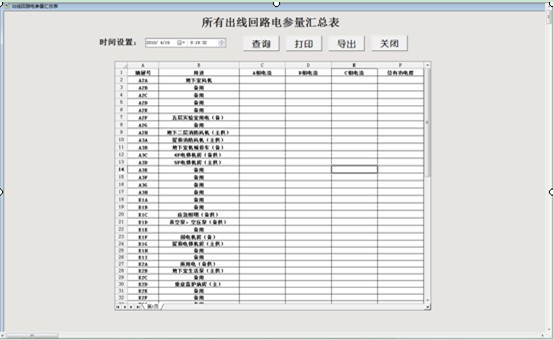

时、日、月、年用电量统计；用户自定义报表格式和计算方法；所有报表的定时打印、召唤打印、和事件记录打印；数据库实时和历史记录保留2年以上；对各电气设备和系统运行参数进行汇总统计，并根据用户要求生成各类报表，包括：分时、日、月、季度和年度报表；见图3。

  图3　电参量汇总表

各设备参数和最值统计报表；全系统运行统计报表等对于事件记录、报警和数据报表，可设置为定时和根据需要的召唤打印。

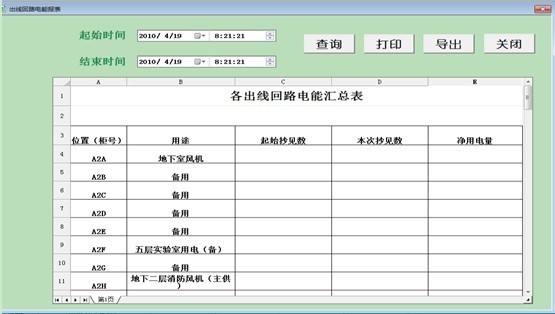

能源统计报表及打印，对能源消耗进行汇总统计，并根据用户要求生成各类报表，包括：分时、日、月、季度和年度报表；能耗统计报表，日、月、年的有功/无功电能的统计，并按用户常规格式输出电能报表，实现人工抄表到自动报表，可设置为定时和根据需要的召唤打印，见图4。

图4　电能报表

2.4  历史记录与趋势分析

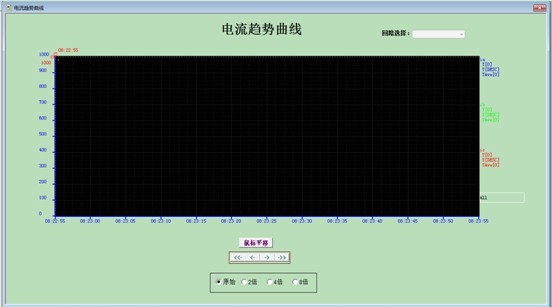

图5　电流趋势曲线图

2.5  系统安全

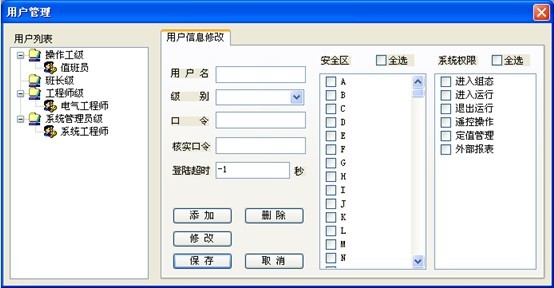

本系统软件设置多达几百种密码分区和密级设置，为系统管理员、工程师、值长、一般值班操作人员等提供分级密码，并对所有操作自动进行带时标事件记录，可建立良好的反事故措施，见图6。

图6　用户权限管理

2.6  故障分析与设备维护管理

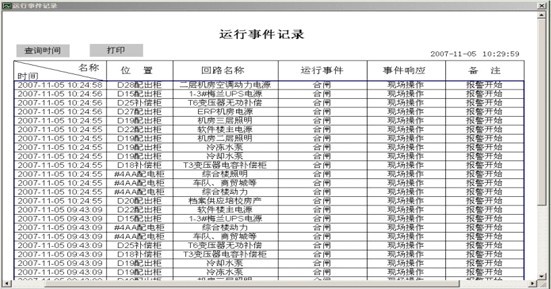

系统依据带时标的事件记录和波形记录可进行故障和事件的成因分析；另外，系统统计开关等设备的状态参数和累积寿命参数，可据此提出设备维护预告；见图7。

图7　事件记录

2.7  保护信息管理

管理保护定值和保护动作信息，提供有关查询。

3 结束语

随着社会的快速发展，用户对供配电自动化和智能化的要求越来越高，实现配电室的无人职守已经成为未来配电自动化发展的一个方向；ACREL-3000型变配电监控系统是解决供配电高质量运行的良好方案，运行表明，系统可靠、安全、稳定，并降低了设备运行成本，提高配电自动化质量。
