引言
DeviceNet是20世纪90年代中期发展起来的一种基于控制器区域网络(ControllerAreaNetwork，CAN)技术的开放型、符合全球工业标准的低成本、高性能的通信网络。通过一个开放的网络，将底层的设备直接和车间级控制器相连，无需通过硬接线将它们与I/O模块相连，世界范围的150多个供货商积极支持开放式设备网供货商协会的网络。为客户降低安装成本、缩短安装周期、减少停机时间。DeviceNet最初由美国Rockwell公司开发应用，2002年10月，DeviceNet被批准为中国国家标准GB/T18858．3-2002，并于2003．4．1起实施。
目前，DeviceNet技术主要应用于设备级网络，它将工业设备(如:限位开关、光电传感器、阀组、电机起动器、过程传感器、变频驱动器、面板显示器和操作员接口等)连接到网络，消除了昂贵的硬接线成本。传输速率为125～500kb/s。直接互连性改善了设备间的通信，并同时提供了相当重要的设备级诊断功能，这是通过硬接线I/O接口很难实现的。
描 述:
Ci-df 系列是一款工业级DeviceNet总线数据光端机，支持DeviceNet协议，速率支持最高500K，单光口、双光口链网支持。IP30防护等级,波浪纹铝制加强机壳,35mmDIN,DC9-30V电源.
详细介绍:
概述：
Ci-df110、120系列产品是一款工业级DeviceNet总线数据光端机，支持DeviceNet总线标准，单光口/双光口链网支持。IP30防护等级,波浪纹铝制加强机壳,35mmDIN导轨安装,DC（9-30）V宽电源,具备继电器告警输出,双电源冗余和隔离保护功能。Ci-df110支持一路光纤接口，一路数据接口；Ci-df120支持两路可级联上下行光纤接口，一路数据接口。
特点：
l 支持DeviceNet总线标准。通信速率0～500K自协商.
l 电接口具备1500V电压隔离以及600W浪涌保护功能.
l 采用DC9-30V宽电源输入，双电源冗余，DC1000V电源隔离，反接保护.
l 单光口/双光口链网支持.
l 提供继电器输出光纤链路以及电源故障告警.
l IP30防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式.
性能指标：
数据电接口:
Ø 5Pin端子接口形式
Ø DeviceNet总线标准.
Ø 通信速率：最高可达500K，
Ø 传输距离：传输速率与传输距离的关系如下表示：
|
速率（K） |
500 |
250 |
125 |
100 |
50 |
20 |
10 |
|
距离（m） |
130 |
270 |
530 |
620 |
1300 |
3300 |
6700 |
注：以上为理论值，实际情况与网络状况有关。
Ø 具备过载保护以及600W浪涌保护；
Ø 终端电阻：本机内部不带终端电阻,请按需要决定是否外接.
光纤接口：
Ø 光纤波长：多模850nm、1310 nm; 单模1310 nm、1550nm。
Ø 传输光纤：多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um 。
Ø 传输距离：多模2Km，单模20Km。更远距离可选。
Ø 光纤接口类型：ST、SC、FC可选,标配ST光接口。
电源及保护：
Ø 电源：双电源冗余输入,DC（9-30）V,典型DC24V，功耗小于1.5W, 具有DC1000V电压隔离以及反接保护功能,工业端子接口.
Ø 继电器告警输出：光纤链路故障和电源故障告警输出，触点最大容量：DC48V/1A,工业端子接口.
机械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外壳:IP30防护等级,波浪纹铝制加强机壳.
Ø 安装方式: 35mmDIN导轨安装.
Ø 净重:800g
工作环境：
Ø 工作温度：-10-70℃（-40~+85℃宽温可选）.
Ø 相对湿度：≤90%(无冷凝)
Ø 存放温度：﹣40～80℃

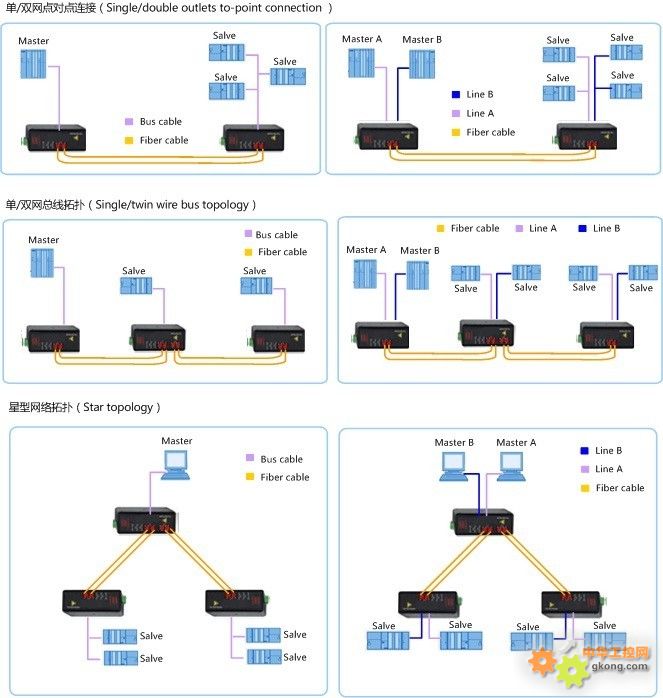

典型拓扑结构应用：
|
