电能管理系统在柳州保利置业大江郡小区一期中的应用
安科瑞电气股份有限公司
收藏本文     查看收藏

摘要:介绍柳州保利置业大江郡小区一期电能管理系统,采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-3000型电能管理系统实现变电所配电回路用电的实时监控和电能管理。

关键词:电能管理 组态软件 电力系统 电能计量 系统集成  保利置业

0引言

      随着社会的发展及电力的广泛应用,智能电能管理系统已成为大型智能小区的必然选择,本文介绍的电力仪表及Acrel-3000电能管理系统在柳州保利置业大江郡小区一期项目中的应用。本该统可以实现远程遥测、遥信功能,实时显示了现场电参量,方便值班人员查看;给高级用户设置定值修改功能同样人性化地提高了值班人员操作的安全系数;同时系统实现对采集数据的分析、处理,并生成各种电能报表、分析曲线、棒图等,便于电能的远程抄表以及分析、研究;报警窗口的弹出有助于提醒值班人员及时检查现场设备的运行状况。

1项目概况

      广西保利成立于2005年1月,以“文化地产,和谐生活”为企业的核心品牌主张,一直以先进的开发理念、卓越的产品品质、优质的服务管理,打造精品特色人居典范。柳州保利置业有限公司隶属于广西保利置业集团全资子公司,公司成立于2009年11月,于 2010年9月7日正式破土启动项目——保利“大江郡”,项目地块形状规整,占地254.1亩,容积率3.896,总共27栋,总建筑面积832901.5平方米,其中住宅面积476568.7平方米、商业18万平方米,地下室面积23万平方米。项目拥有800米长的独揽东面一线江景的绝佳优势,可谓是柳江景致最美的一段,打造为集商贸、酒店公寓、旅游休闲和高档住宅于一体的中国首个大型亲水城市综合体。

      柳州保利置业有限公司“大江郡”小区(一期)电能管理系统项目工程共有2个专变房,分别在小区内2#楼及6#楼地下一层,控制中心在8#楼内。2个专变房均包含高压及低压部分,2#楼专变房共有进出线回路67个,6#楼专变房共有进出线回路46个。

2用户需求

① 完成专变配电房中的各馈线回路的计量,计量表计应根据设备图纸安装于柜后,并完成整套系统的远程抄表、实时电流电压监控、故障监控、报警等功能,实现自动生成工作日志,打印等功能;

② 远抄系统工作还包括:每个专变房内设置一台集中信号采集器,各电表信息集中于采集器,采集器的信号以TCP/IP形式传出

③ 承建方应根据专变系统馈线回路计量表计设置,提供远程抄表、电流电压、缺相、故障等远程监控的方案系统图(集中于8#楼控制中心管理);

3设计方案

      安科瑞电气股份有限公司根据柳州保利置业大江郡小区一期现场的实际情况为其选用了Acrel-3000电能管理系统。

Acrel-3000符合的标准

     本技术方案以现行国家及电力行业的有效标准为依据,国标未列入部分应参考IEC最新标准和规范。如标准间有矛盾时,应以较高标准为准。

ISO/IEC11801    《国际综合布线标准》

JGJ/T 16-92       《民用建筑电气设计规范》

GB/50198-94     《监控系统工程技术规范》

GB/T13730        《地区电网数据采集与监控系统通用技术条件》

GB2887            《计算站场地技术要求》

Acrel-3000设计方案

      安科瑞电气股份有限公司为柳州保利置业大江郡小区一期项目设计的具有柳州保利置业大江郡小区自身特点的Acrel-3000电能管理系统;该项目的Acrel-3000变配电监控系统主要分为3层:站控管理层(工控机、打印机、UPS电源)、通讯管理层(通讯采集箱,内含串口服务器和开关电源等设备)、现场设备层(现场智能装置)。

      现场中的IO设备的通讯线缆采用RVSP 2*1.0屏蔽双绞线,将现场仪表连接至通讯采集箱内的通讯管理机,经Modbus-RTU通讯协议把数据分散采集至此,然后走局域网将数据上传至小区内一栋大楼8#楼内的监控后台。

4系统功能

根据现场对系统需求,安科瑞电气股份有限公司针对性的对该项目系统界面及功能进行了设计,具体显示界面如下:

4.1 系统主界面

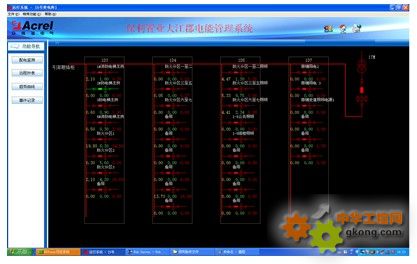

配电示意界面:以一次图形式直观动态显示电压、电流、功率、功率因数及频率等监测信息,满足了现场需求。



4.2 报表统计

      系统采集的有功电度数据,按照回路名称的不同自动生成报表并有报表打印功能,可对某一回路某一时间段内的用电量进行查询与打印,同时这些报表也能以Excel的格式导出。



4.3 趋势曲线

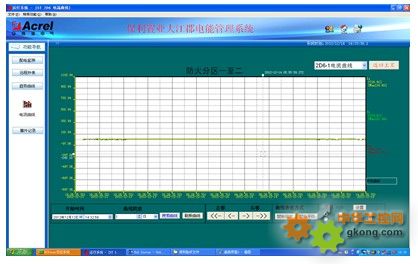

      曲线趋势:实现了用户所要求的通过对各配电回路的电流绘制趋势曲线,分析该回路配电运行状况。曲线中可对测量数据量程进行设置,方便查看,曲线还可设置开始时间和时间间隔,方便用户进行任意时间的曲线查看。



4.4事件报警

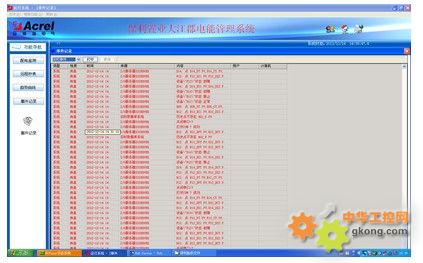

      事件报警:越限报警内容,报警数值,值班人员以及动作类型和时间,同时对各监测点的通讯状态或异常用电进行报警,便于管理人员实时掌握并分析配电运行情况。如下图所示,可以自动记录事件发生的时间和回路名称,以便用户查询,追忆故障原因。



5运行效果

1、 数据的实时性:项目实施前现场数据主要靠人工抄录,各回路时间不统一,可对性差;项目实施后后台实时采集,可比性强。

2、 存储管理:项目实施前纸质记录,查询时翻箱倒柜,年久易失,数据日期管理复杂;项目实施后计算机存储,数据可存储5年以上,查询速度快,只需鼠标一点,迅速准确。

3、 整体分析:项目实施前各个时段用电量以及各个回路用电横向和竖向无法对比;项目实施后通过曲线分析,峰平谷时段对比明显,便于削峰填谷,而且三相用电的调配相对均衡。

4、 数据安全:项目实施前分散管理,手工定时备份,对连续数据备份不准确;项目实施后同步集中管理,系统自动即时备份。

5、 设备管理:项目实施前各个抽屉柜回路通断电要现场去查看,断电时无报警;项目实施后通过后台一次系统图清晰展示,回路跳闸时,后台自动记录,并伴随自动报警。

6、 负荷调整:项目实施前调整三相回路负荷平衡比较困难;项目实施后实时管理分配各个回路电流任务,使三相电流平衡,日志记录。

6客户评价

      Acrel-3000电能管理系统完成以后,减少了电气值班人员,实现了现场信息的实时监测;通过报警窗口的应用,及时的发现电气故障,防止过负荷运行等情况而产生电气隐患;同时人性化电度报表及棒图的显示,不仅为用户节约的大量的人力成本,而且对各个时段用电量进行分析,实现了小区电能管理智能化。系统自运行至今,运行稳定、正常,受到用户一致好评;同时该系统的运行所节约的人力成本,基本回报了当时对系统的投入资金。



参考文献:

[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4



作者简介:

赵斌,男,汉族,本科,工程师,主要研究方向为智能建筑供配电监控系统
