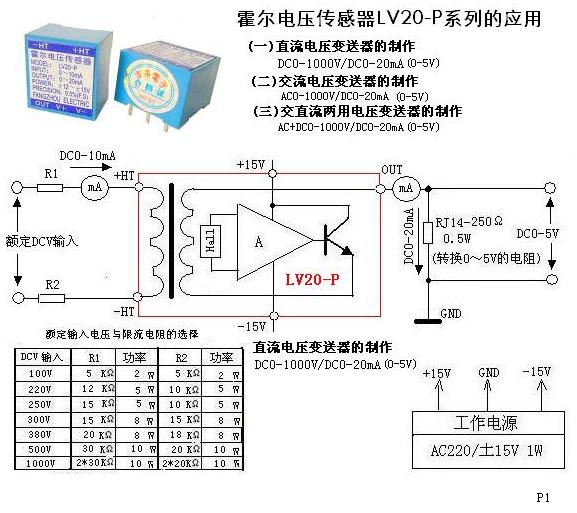

直流电压输入/隔离直流输出的解决方案
方舟电子有限公司
收藏本文     查看收藏



直流电压输入/隔离直流输出的解决方案



LV系列霍尔电压传感器是应用霍尔效应的闭环(补偿)电压传感器,原边回路和副边回路之间高度绝缘隔离,可用于测量直流、交流、脉冲以及各种不规则波形的电流,副边输出能真实反映原边电流的波形和线性比例。

主要特点:

◆应用霍尔效应的闭环(磁补偿)工作原理输出跟踪电流信号,极具抵抗干扰和远传能力;

◆符合UL94—V0标准的绝缘外壳;

◆出色的精度、良好的线性度、低温漂、最快的反应时间、宽频带、无插入损耗、抗干扰能力强、电流过载能力强、优越的性价比;

应用领域:

  广泛应用于交流变频调速、伺服电机牵引、直流电机牵引的静态转换、电池电源、不间断电源、开关电源、电焊机电源。FV系列磁补偿式电流变送器广泛应用于隔离测量直流小电流。

技术参数:

  1. 测量精度(25℃):优于0.5%F.S;

  2. 非线性失真:优于0.1%;

  3. 失调电流:±0.2mA;

  4. 额定工作电压:±12V~±15V(±5%;

  5. 原边额定输入有效值电流:AC或DC 0~20A各规格;

  6. 响应时间:≤40μs;

  7. 测量带宽:DC~100KHz;

  8. 温度漂移(-25~+70℃):100ppm / ℃ ;

  9. 工作温度:-25℃~+70℃;

  10. 贮存温度:-40℃~+85℃;

  11. 相对湿度:不大于90%;

  12. 绝缘隔离耐压(原副边之间):DC3KV / 1min、1mA;

  13. 执行标准:JB/T7490-94

  14. 系列型号,规格,接线示意图,产品外型,安全注意事项;



安全注意事项:

1.为了获得正向电流输出,原边电流必须按+HT-HT方向流动;

2.使用时首先接通工作电源及输出电路,再通过被测电流;

3.产品为标准传感器,对于特殊的应用(工作电压、绝缘隔离耐压等)请与我们联系;

4.产品必须按接线示意图正确接线,错误接线可能导致产品损坏;

5.本产品为户内使用环境,如需在户外使用,必须安装在避雨防水的柜内;

6.+HT-HT主回路输入电压≤1KV。



型号与规格:



产品型号

类别

输入

输出

精度

工作电源

LV25-P

V-电压

 0~10mA

025mA

0.5

±12V

±15V

LV20-P

 0~10mA

  020mA

订货举例:LV25-P、LV20-P
