TT62 嵌入式GPRS DTU模块用户手册
TT62 模块PCB封装(PROTEL格式)

、TT62嵌入式GPRS-DTU模块产品概述

TT6X GPRS DTU（简称DTU），是一款使用GPRS进行无线数据传输的设备。支持PPP、TCP、UDP、DNS等众多复杂网络协议和SOCKET插口标准，为用户提供全透明数据传输和用户自定义协议传输两种模式。
同时支持点对点、点对多点、设备间、设备与中心间等各种不同的通讯模式。
用户不用关心复杂的网络通信协议、通过串行口，就可以进行无线数据收发，让你的设备随时随地接入Internet。
    本DTU产品支持TCP和UDP两种报文格式，用户可以自由选择。产品已广泛应用于电力监控、数据采集/传输、水污染监控、森林防火、气象数据采集、远程抄表、ATM机、彩票投注机、油田等领域。无需任何布线就可以解决野外数据传输的难题。只要有GPRS网络的地方、TT6X DTU就可以为你提供无线数据传输服务。

二、TT62 DTU特性：

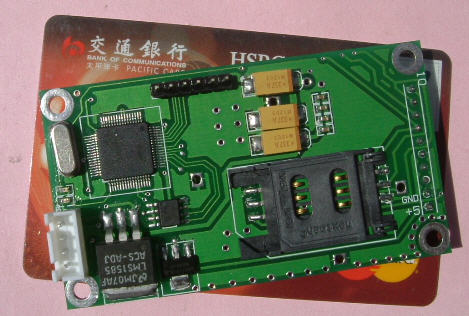

★、TT62 GPRS DTU是业内体积最小、厚度最薄、功能超强的GPRS收发模块,特别适合嵌入式系统集成。 。
★、TT62根据设置好的工作参数，无需其它任何设备，上电自动拨号上网，自动连接服务器。
★、支持全透明收发模式和协议通讯两种工作模式，在协议通讯模式下，发送数据包头用户可以自行定义，使上位机和DTU的通讯更加灵活。
★、支持多监控中心，主中心和备份中心可以随意切换，每个数据中心都可以配置成固定IP或域名解析方式工作。
★、支持图形界面、AT命令行、远程等多种方式对DTU进行参数配置和控制。
★、采用推拉式SIM卡座，可靠连接。
★、高度集成的GPRS、TCP/IP技术 ，内置工业级GPRS引擎和嵌入式CPU完成复杂的网络协议，支持PPP、TCP、UDP、DNS等协议，为用户数据提供透明的传输通道。
★、性能稳定，保证野外恶劣环境条件下长期可靠工作，内置看门狗，决不死机。
★、用户可设置心跳间隔、保持设备长期在线
★、由于信号不好、中心关闭等引起的断线，DTU保证在条件恢复后自动重连
★、支持中心为固定IP方式
★、支持中心为动态IP+域名解析方式，该功能使用户无需申请固定IP业务
★、支持点对点、点对多点联网方式
★、同时支持TTL、232等多种通讯接口，波特率可选择，从600BPS到115200BPS。
★、通过片内bootloader装载程序实现串口编程(ISP)，方便升级。随时享用新功能。
★、TT6X内有FLASH存贮器，一次设置，永久有效,掉电不丢失。
★、支持软关机、软复位、休眠等功能，节省功耗和数据流量
★、抗干扰设计，适合强电磁干扰的场合
★、支持APN数据专网业务

三、TT62 DTU构成及工作原理

　　  TT6X是一个由GPRS引擎加上MCU微处理器组成的一个控制系统。GPRS引擎主要是用来建立无线GPRS信道，并接收和发出数据。MCU微处理器系统用来控制GPRS引擎，内嵌各种网络通讯协议，将各种复杂编码的协议解析出来，实现数据的透明收发，使用户不用关心复杂的底层通讯协议，使用户彻底解放出来，将更多的精力投入到自己的方案设计上。

四、TT62 GPRS DTU性能指标

      1、电源供电： 供电电压4.5-5.5V，典型电压5V
      2、电源功耗： 数据收发时工作电流120MA-320MA,
                    典型200MA
                    空闲时50MA
                    休眠时40MA
                    关机时20ＭＡ
      3、温度范围： 工作环境温度：-25℃  -  +70℃
                    储藏温度：-45℃  -  +85℃
      4、湿度范围： 0 - 95％ 非冷凝
      5、串行接口： 同时具备RS232、TTL电平，默认波特率9600BPS，速率可调300-115200BPS
      6、SIM卡接口：标准３Ｖ手机卡，推拉式SIM卡槽
      7、天线接口： 50欧SMA天线连接头
      8、体积：    长75mm * 宽42mm * 厚8mm
      9、封装：   嵌入式模块

五、产品清单

       标准配置：
    　     １、ＴＴ62模块１个
 　 　     ２、ＧＳＭ棒状天线一条　　　    　
　　　      3、资料、使用说明光盘一张
       选配：
     　    １、３米吸盘天线
    　     ２、５Ｖ／１０００ＭＡ电源
