PCL领域脉冲频率电压电流信号隔离转换模块技术详解
深圳市埃索雷森电子技术有限公司
收藏本文     查看收藏

随着微电子技术和计算机技术的迅速发展,PLC(即可编程控制器)在工业控制领域内得到十分广泛地应用。PLC是一种基于数字计算机技术、专为在工业环境下应用而设计的电子控制装置,它采用可编程序的存储器,用来存储用户指令,通过数字或模拟的输入输出,完成一系列逻辑、顺序、定时、记数、运算等确定的功能,来控制各种类型的机电一体化设备和生产过程。

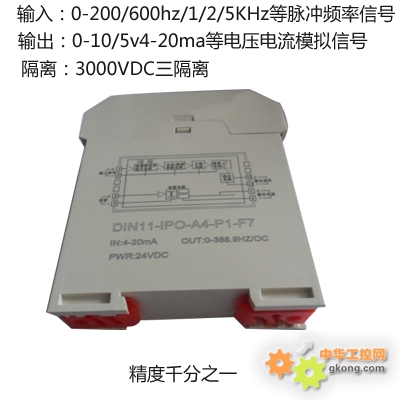

电梯PCL输人输出模块

PLC的控制对象是工业生产过程,它与工业生产过程的联系是通过10模块实现的。生产过程有许多控制变量,如温度,压力,液位,速度,电压,开关量,继电器状态等,因此,需要有相应的10模块作为CPU与工业生产现场的桥梁。且这些模块应具有较好的抗干扰能力。目前,深圳埃索雷森电子技术有限公司已开发出各种型号的模块供众多设计研发制作电梯的用户选择。对于输入输出模块有:数字量输入输出模块,开关量输入输出模块,模拟量输入输出模块,交流新号输入输出模块,220V交流输入输出模块。还有智能模块,它本身带CPU,存储器和监控系统,可独立完成各种运算。智能模块的种类很多,如高速计数模块,PID调节的模拟量控制模块,阀门控制模块,智能存储模块和智能10模块。

接下来我们来给大家介绍的这款模块是模拟量输入输出的模块,这款产品主要用于脉冲频率信号的采集转换为模拟信号输出。

主要特性

« 将单位脉冲信号转换成直流电压或电流信号。

« 精度等级:0.1 级、0.2 级、0.5 级。产品出厂前已检验校正,用户可以直接使用。

« 国际标准信号输入: 0-5KHz/0-10KHz/1-5KHz等

« 0-5V/0-10V/1-5V 等电压信号,0-10mA/0-20mA/4-20mA 等电流信号。

« 输出标准信号:0-5V/0-10V/1-5V等电压信号,0-10mA/0-20mA/4-20mA等电流信号。

« 全量程范围内极高的线性度(非线性度<0.1%)

« 信号输入/输出/辅助电源,3KVDC三隔离

« 标准 DIN35 安装

产品应用

« 直流信号直接转为隔离的频率(脉冲)信号

« 精密数字电压检测仪器仪表

« 调频、调相、模/数隔离转换仪器和设备

«数据测量仪器及远程遥控设备

« 其他行业需要远距离遥感监控信号的场合

« 仪器仪表与传感器间信号的远距离收发和配送

« 模拟信号地线干扰抑制及数据距离、采集

产品说明

DIN 11 IPO - F□- P□- U(A)□系列产品是一种将模拟的直流电压信号或电流信号,隔离转换成相应的数字脉冲频率信号的精密隔离变送器。广泛应用于调频,调相,数/模转换器,数字电压表,数据测量仪器及远距离遥控设备中。产品可根据用户自定义参数要求制作,安装方式为DIN导轨卡槽固定。出厂前已经过老化和检验校正,方便用户直接使用。

产品概述

DIN35 安装的频率信号转电压电流变送器是把变送器输出线性的模拟频率转换成国际标准的电压电流信号输出,经过特殊处理在低频时产品可以达到0.5%的精度,对输入频率信号进行了高压嵌位,采用电流模式转换成频率信号,相比较有更高的抗干扰性能,内部有调零电位器与调满度电位器,可以拆开外壳可以进行微调,方便在工业现场的应用,通过高速光耦隔离,输入有两种型式:一种是脉冲信号输入,一种是集电极开路NPN三极管输入。

导轨式产品外部的输出电源端子不能短路。

型号及定义

DIN 11 IPO - F- P- U(A)

输入信号

电源

输出信号

代码

输入频率

代码

电源

代码

电压

代码

电流

F1

0-5KHz (5V电压脉冲)

P1

DC24V

U1

0-5V

A1

0-1mA

F2

0-10KHz (5V 电压脉冲)

P2

DC12V

U2

0-10V

A2

0-10mA

F3

1-5KHz (5V 电压脉冲)

P3

DC5V

U3

0-75mV

A3

0-20mA

F4

0-5KHz(集电极开路)

P4

DC15V

U4

0-2.5V

A4

4-20mA

F5

0-10KHz (集电极开路)

PZ

用户自定义

UZ

用户自定义

AZ

用户自定义

F6

1-5KHz (集电极开路)

FZ

用户自定义

产品选型举例

例子

输入信号

供电电源

输出两路信号

型号

例1

0-5KHZ(5V 脉冲)

24VDC

0-5V

DIN 11 IPO-F1-P1-U1

例2

0-1KHZ(集电极开路)

5VDC

4-20mA

DIN11 IPO-FZ-P3- A4

通用参数

参数类型

参数值

参数类型

参数值

精 度

0.1% ,0.2%

存储湿度

10 ~ 95% (无凝露)

辅助电源

DC5V、12V、24V

隔 离

信号输入/输出/辅助电源

工作温度

-25 ~ +70℃

绝缘电阻

≥20MΩ

工作湿度

10 ~ 90% (无凝露)

耐 压

信号输入/输出/辅助电源

存储温度

-45 ~ +80℃

3KVDC,1分钟,漏电流1mA

输入参数

输出参数

输入项目

输入阻抗

电源损耗

输入过载能力

输出项目

输出参数

响应时间

脉冲信号输入

﹥100KΩ

<2W

1.2 倍额定:连续

0-5V

>5K

≤50mS

集电极开路输入

0-10V

高电平:3.0-5.5V

低电平:0.5V以下

1-5V

0-10mA

RL<700

0-20mA

RL<350

4-20mA
