一、设备银行系统架构

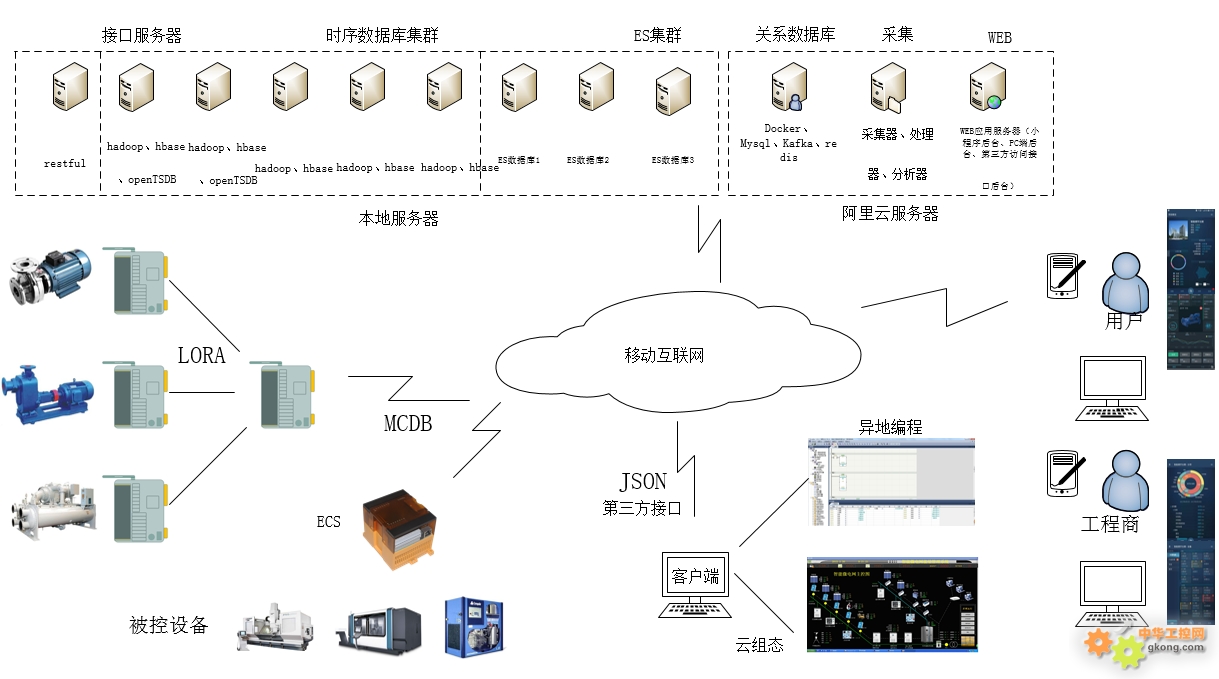

设备银行是一套包含终端控制系统、边缘计算网关、超级网关软件、混合云平台、手机APP、PC大屏网站、第三方接口、客户端、梯形图编程软件、云组态在内的端云一体设备云操作系统。
满足用户在各种物联网、工业互联网、设备云、工业4.0、自动化工程中对数据的采集、远程控制、异地服务、远程编程、设备分析、报警故障方面的所有需求。
1.1. 设备银行功能概述
设备银行适用于所有工业、民用需要将设备或者工程类数据上传到云端,并通过手机APP、PC网页进行远程监控分析。
-
设备厂:节人(远程调试),后服,设备分析,卖点;
-
自动化工程:自动化项目图形化界面高大上网页交付,远程编程,远程服务;
-
数据采集:EDAS系统,免开发,极速完成;
-
资产管理:电子围栏,GIS电子地图,人防管理;
-
行业云:所有需要进行物联网接入的行业云,设备银行就是最好的工具;
-
工业4.0:除工艺外的所有设备接入、分析、报警、显示均由设备银行完成,并向下提供各种IO和各种通讯接口,向上提供JSON数据接口;
- 建筑电气设备云:满足建筑自动化、合同能源管理、节能改造、物业电气设备托管的所有需求。
1.2. 设备银行性能
本系统基于大数据、云计算,对于服务能力可以是无限的,只要增加相应的服务器即可。
1.3. 设备银行安全
本系统采用业内目前最安全的体系架构,终端硬件对外网无任何接口,拒绝一切的主动访问,APP帐号就是微信帐号,任何的操作均有日志可查;云服务器采用阿里云享受支付宝同等安全保障;通信采用强加密的非对称加密变码协议;无任何明文通讯。

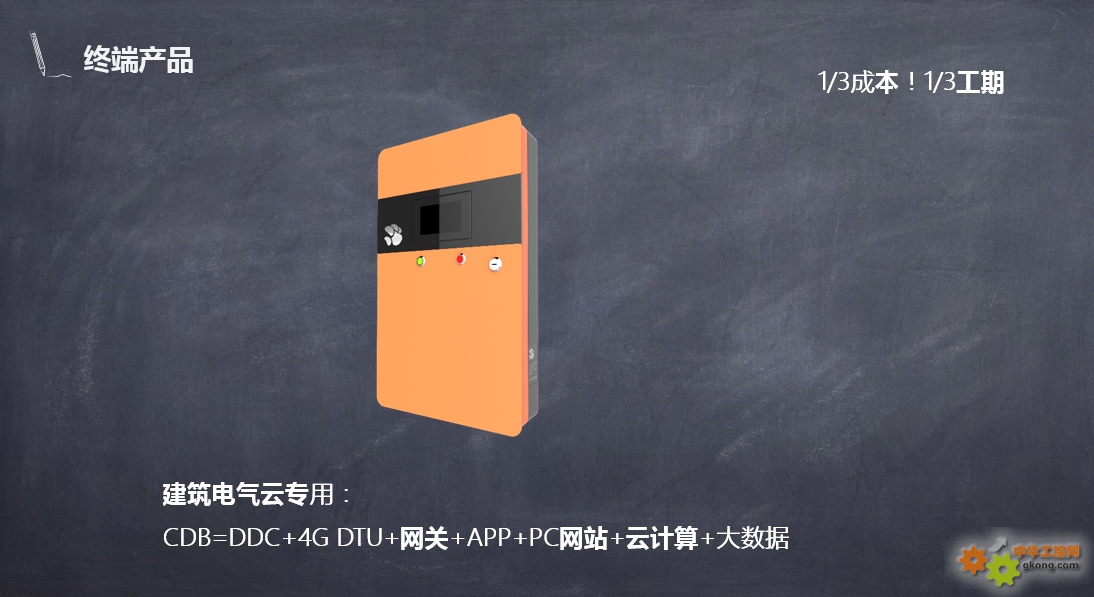

1.4. 硬件概述
硬件产品包括三个系列分别是:

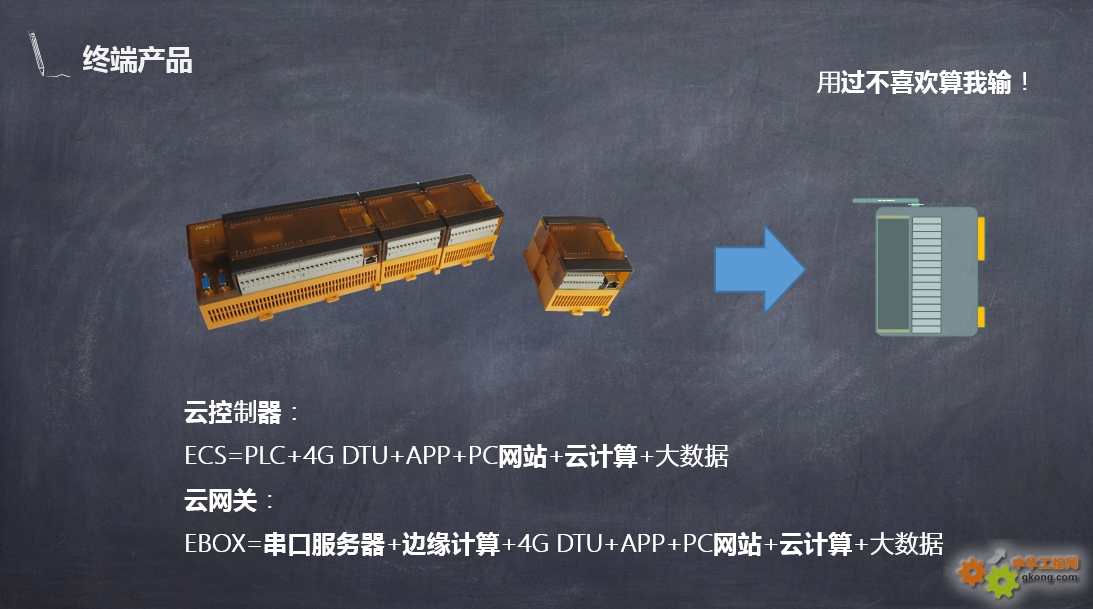

硬件产品(EBOX / ECS)
硬件产品(CBD)?
硬件产品特点:
1.支持设备银行云操作系统;
2.支持4G、2G、ADSL、WIFI、NB-LOT等上网模式,默认4G;
3.;支持梯形图编程;
4.支持各种IO信号,包括DI、DO、AI(0-10V、4-20mA)、AO(0-10V、4-20mA)、PT100、-10K NTC、THM、高速计数、脉冲输出;
5.支持各种通讯接口,包括RS232、RS485、100M工业以太网、CAN、LORA等;
6.支持各种通讯协议,包括Modbus-RTU、Modbus-TCP、自由串口协议、自由TCP协议、自由UDP协议、BACNet-MS/TP、BACNet-TCP ;
7.EBOX支持三菱、西门子、台达、欧姆龙、施耐德、ABB、罗克韦尔、松下、信捷等基本上所有常见控制系统的数据上云,其支持被动模式和主动模式两种方式;
8.CDB内部支持6块四种模块,在监控项目中,用户无需再额外配柜。
1.5. 设备银行软件
设备银行包括一系列的软件:
-
设备银行APP:基于微信原生小程序,手机工具化、实时监控、六维度分析、故障报警提醒、实时曲线、日志、报表等;
-

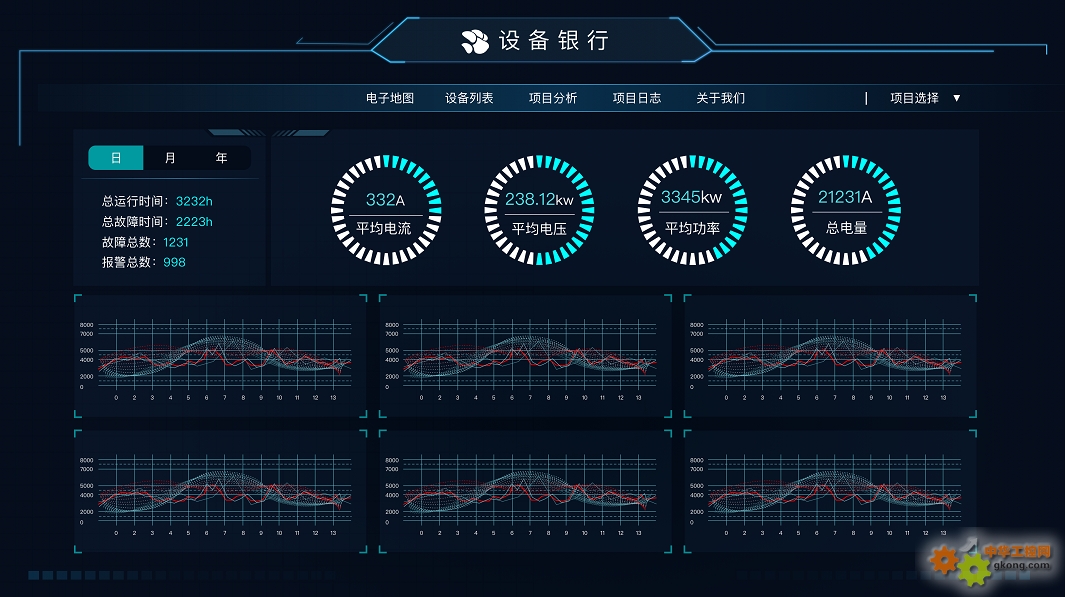

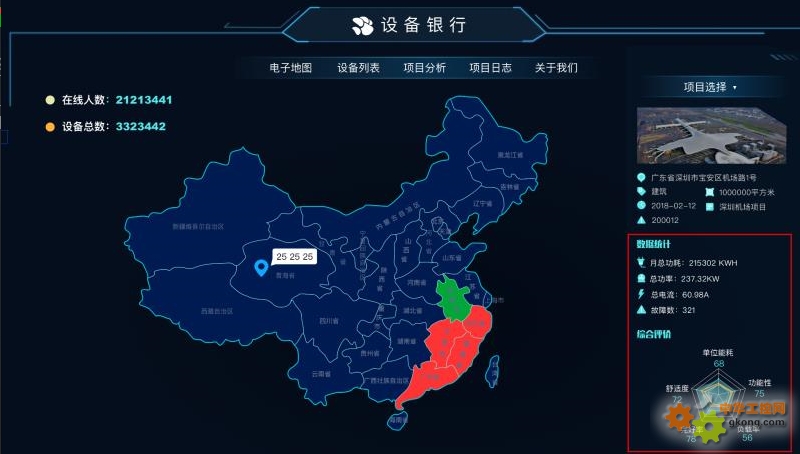

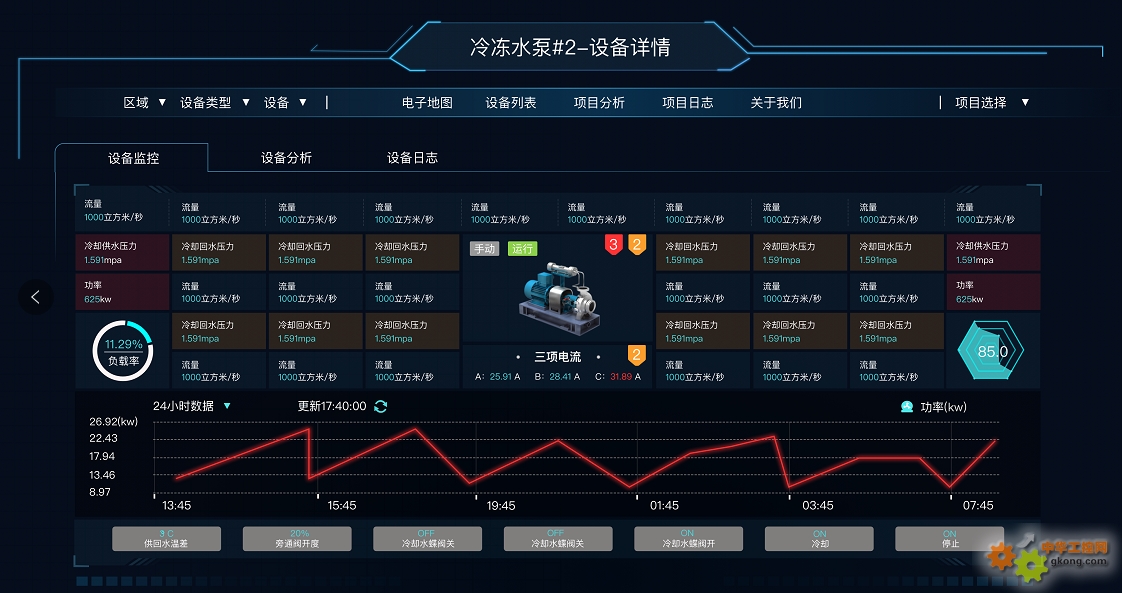

B/S设备银行网站:通用物联网监控H5网站,也是设备银行极简互联系列工具之一。无需二次开发,只需在设备银行APP上配置对应项目或是设备,即可在PC电脑端对全球、全国、全厂项目设备总览、实时监控、参数分析、运营管理、用户权限管理、设备建模等,可以满足大屏运营监控需求;
主要功能:
全域设备的总览呈现

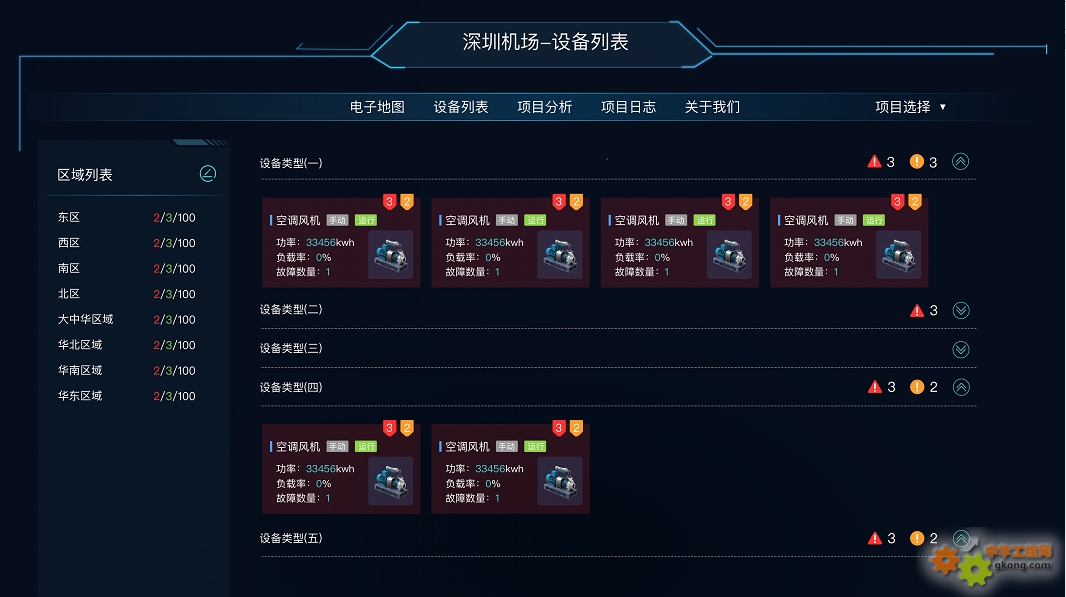

实时监控设备的运行状态、故障、报警、曲线、日志、报表、分析
项目的状态、项目日志、项目的分析、月报、年报、分项计量
用户权限管理
设备建模
-
C/S设备银行客户端:客户端软件主要是解决用户对页面呈现、行业工艺有客制化需求、但是不懂IT,即可通过客户端软件登录设备银行,并订阅数据;
任何第三方的PC端软件,比方说组态软件,可以通过客户端虚拟的Modbus_TCP设备进行数据监控;
客户端支持各品牌控制系统的远程编程、远程上下载程序。
-
设备银行云组态:基于C#的云组态,能登陆设备银行,获取权限相关的数据,支持图形化拖拽,支持C#的脚本开发;
-
设备银行第三方JSON接口:主要是解决设备银行用户需要客制化网页物联呈现、或者集成设备银行数据到用户自有平台、或者有行业分析、工业4.0需求,即可通过JSON接口获取权限相关的数据订阅,从而实现自己的网站开发、物联呈现或者融合视频、人员管理等功能;
-
超级网关:对EBOX进行通讯配置,选择第三方PLC的品牌型号、协议类型实现快速极简上云;
无需编程,只需参数设置和勾选即可完成协议转换;
支持西门子、三菱、台达、施耐德、ABB、松下等市面上常见的PLC的协议;
-
设备银行运营后台:后台管理,权限分配,人员管理。
?

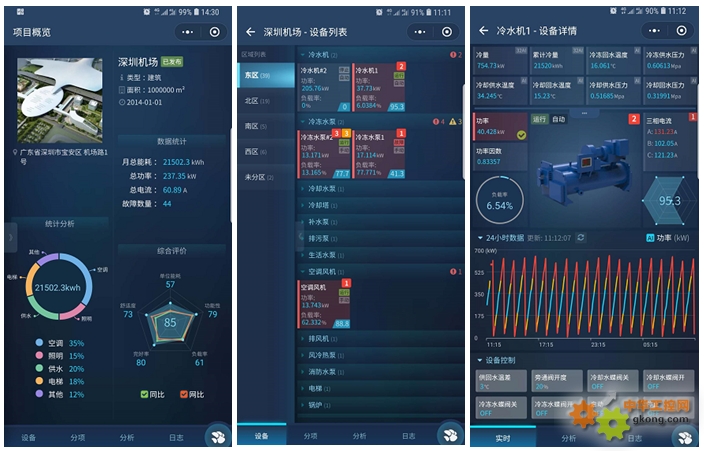

手机APP界面示意
二、设备银行手册列表
1.《设备银行APP使用手册》
2.《设备银行APP开发手册》
3.《设备银行ECS硬件手册》
4.《设备银行EBOX硬件手册》
5.《设备银行CDB硬件手册》
6.《设备银行软硬件产品选型表》
7.《设备银行在设备厂的使用说明》
8.《设备银行在自动化工程的使用说明》
9.《设备银行在数据采集的使用说明》
10.《设备银行在建筑电气管理的使用说明》
11.《设备银行在建筑自动化、合同能源管理的使用说明》
