通过博图将小疆智控PROFIBUS设备接入PROFINET通讯中
小疆智控(北京)技术有限公司
收藏本文     查看收藏

小疆智控Profibus-DPProfinet网关GW-PBM-PN,将单个DP从站设备集成入PROFINET网络,直接安装于DP接口上,由GSD文件自动生成GSDML文件,导入到PROFINET控制器网络进行组态。

一、Profibus-DPProfinet网关GW-PBM-PN设置

1、安装Profibus-DPProfinet网关设置软件PROFIBUS Studio

2、打开Profibus-DPProfinet网关PROFIBUS Studio软件;

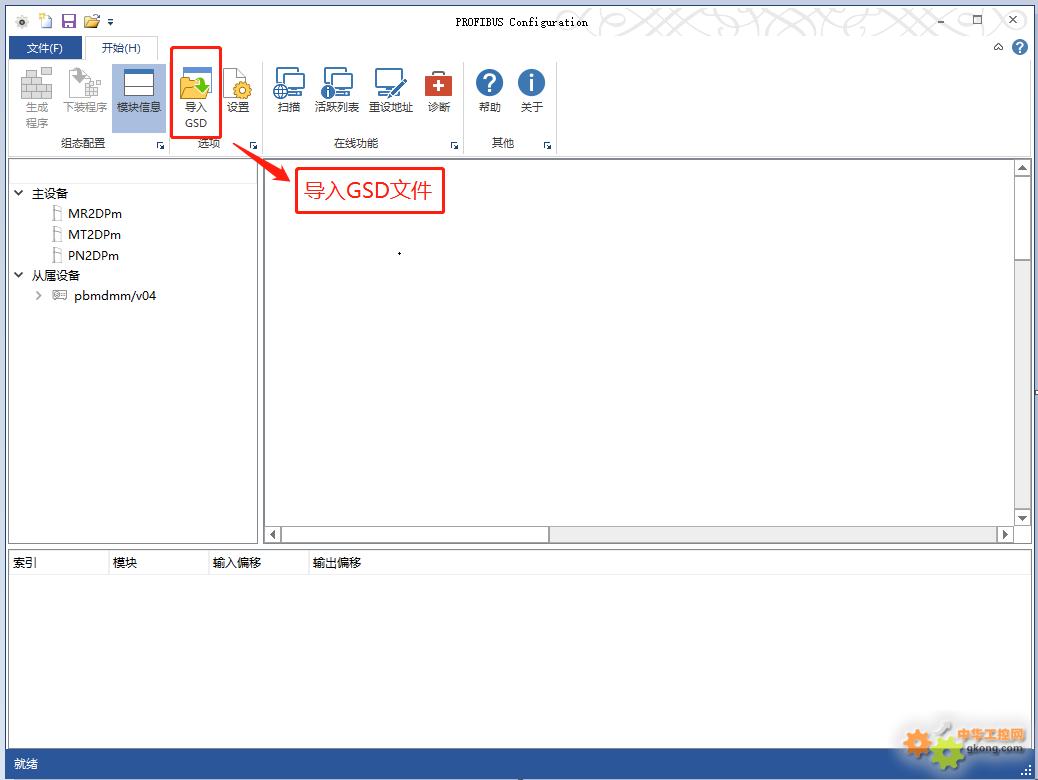

3、导入PROFIBUS设备的GSD文件;

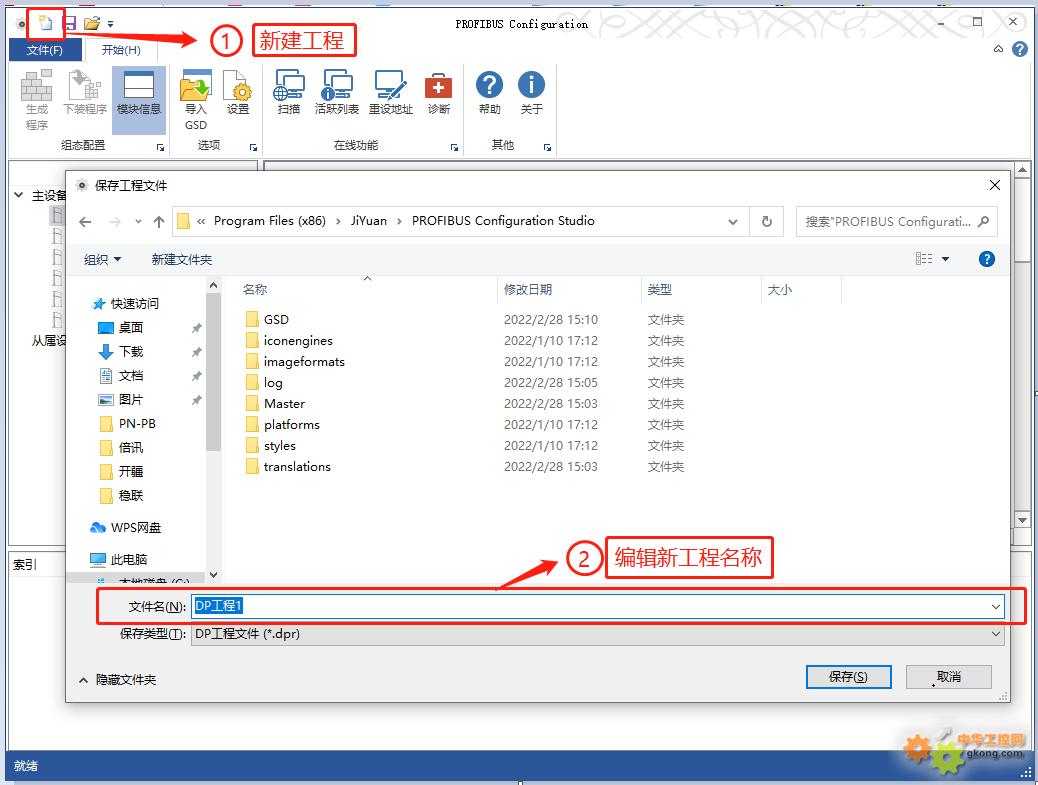

4、配置Profibus-DPProfinet网关GW-PBM-PNPROFIBUS设备的连接网络,(以西门子的s7-300为例);

5、配置Profibus-DPProfinet网关GW-PBM-PNPROFIBUS设备的连接网络,(以西门子的s7-300为例);

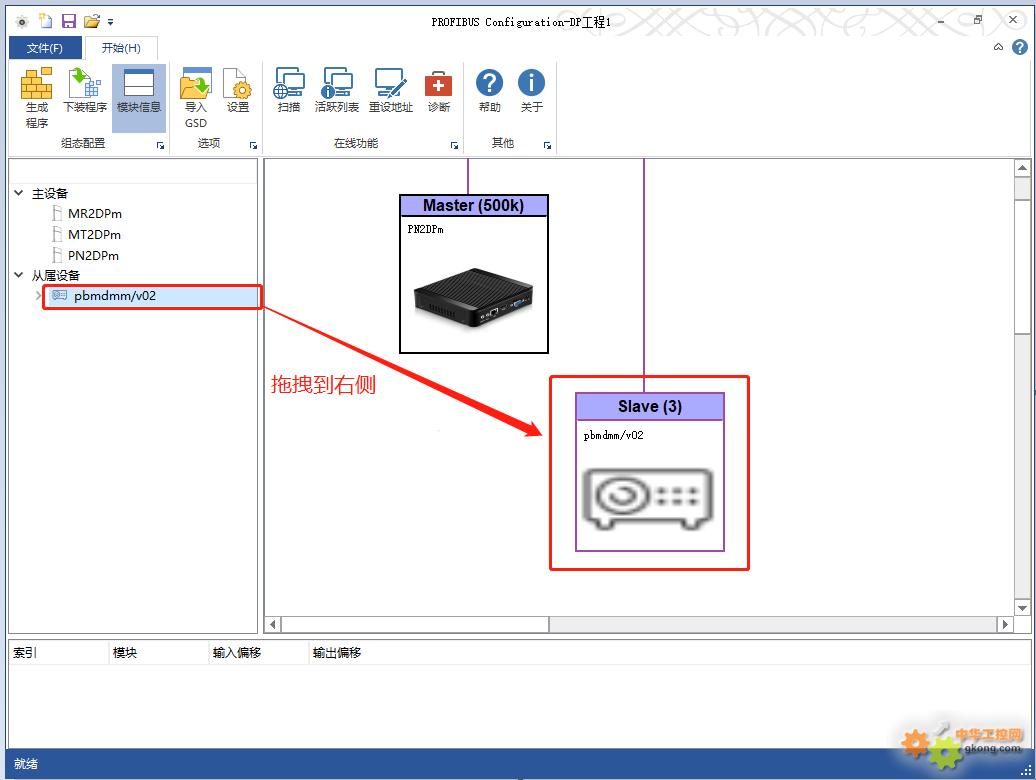

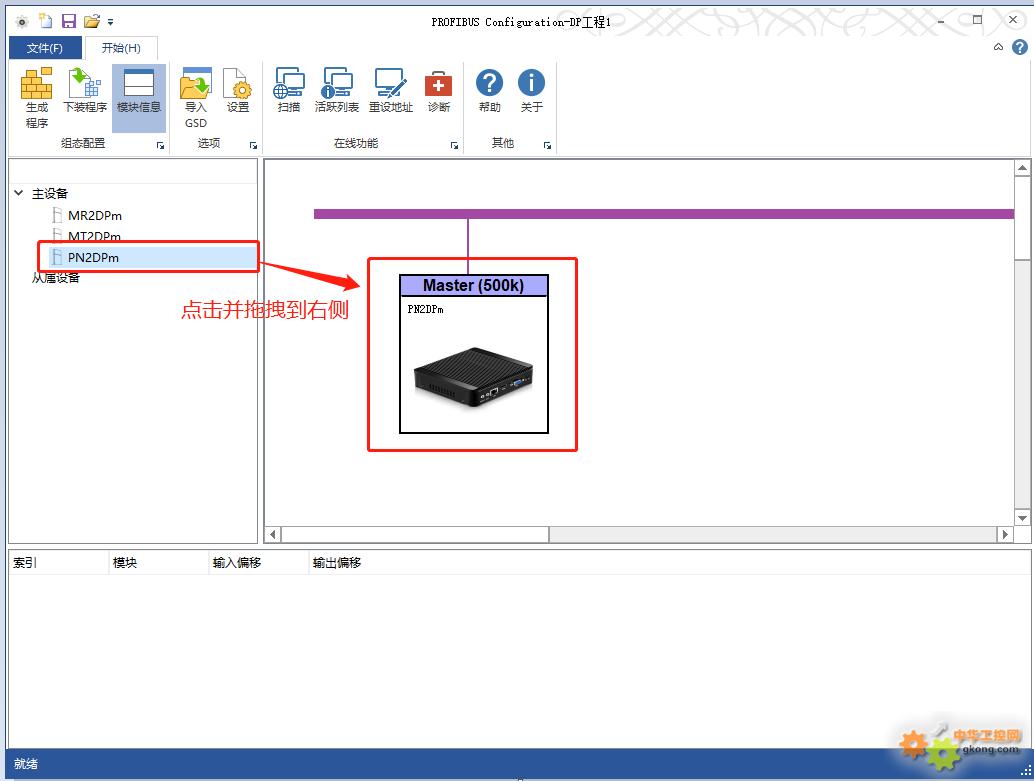

6、添加Profibus-DPProfinet网关从站设备,并拖拽到右侧;

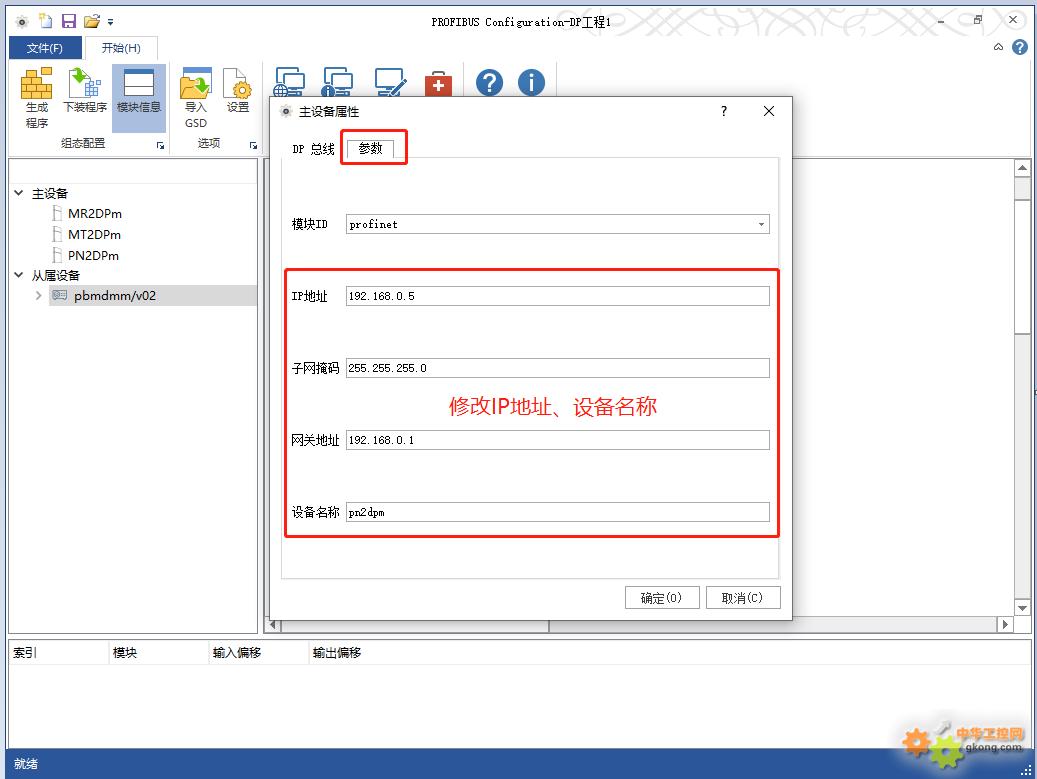

7、配置Profibus-DPProfinet网关从站网络参数(ip地址、设备名称);

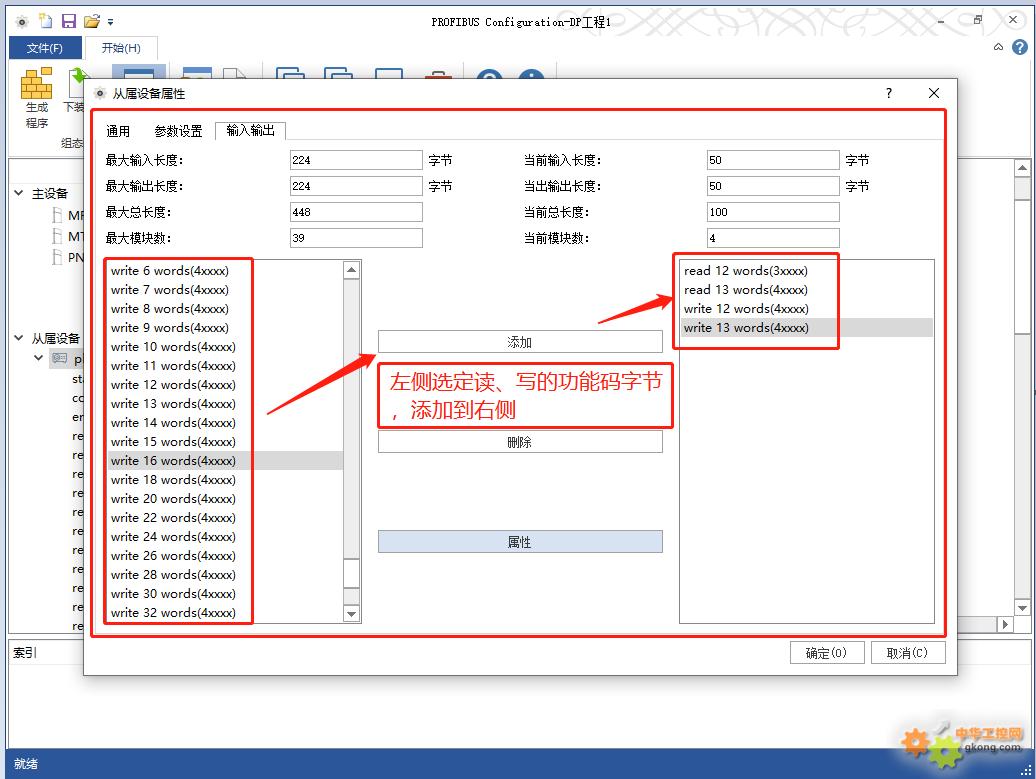

8、添加输入输出字节;

9、生成程序

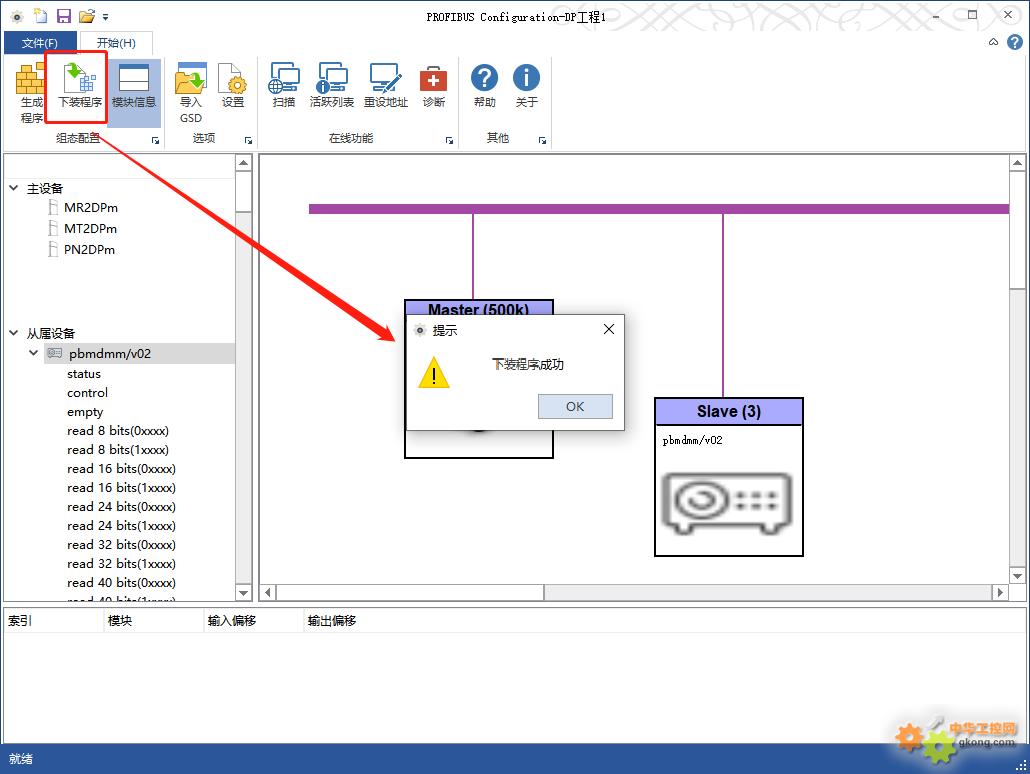

10、下载程序

二、PROFINET网络配置

以西门子S71200 PLC为例,软件博途V16

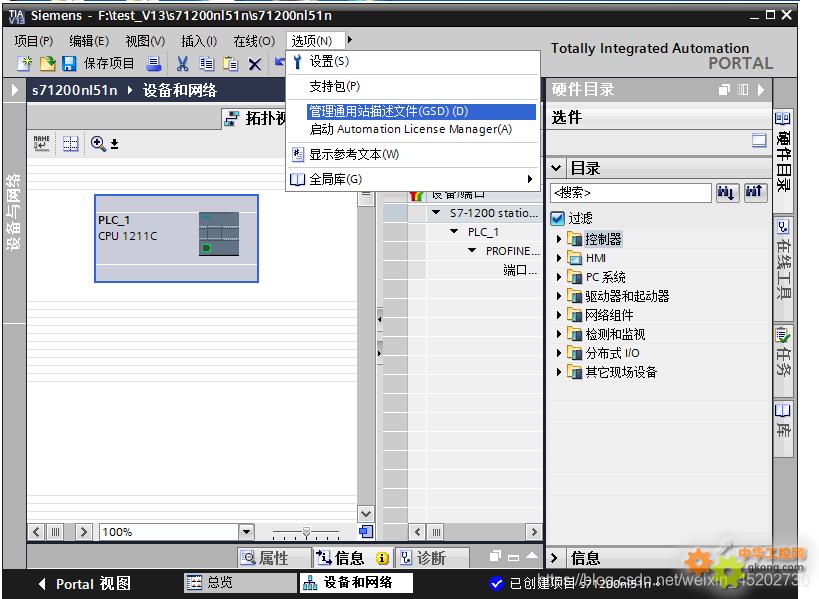

1、导入GSDML文件

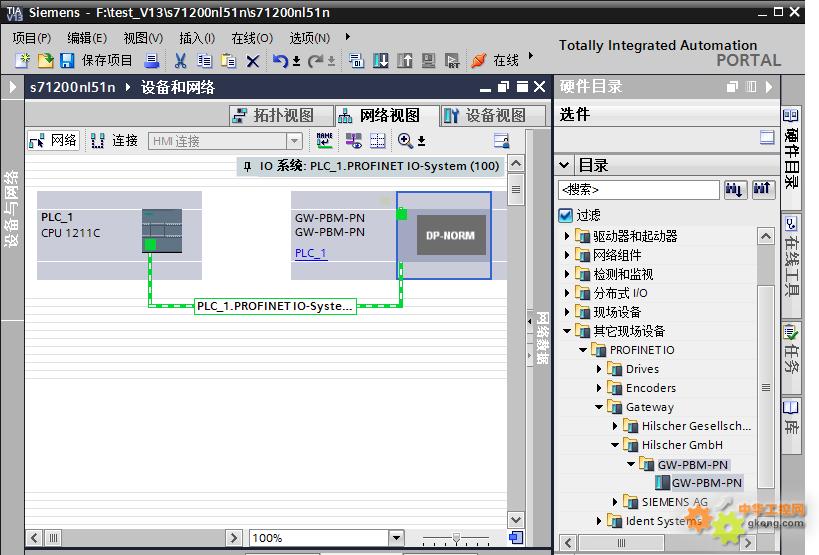

2、配置Profibus-DPProfinet网关PROFINET网络,将GW-PBM-PN加入到PROFINET网络,通过GSD文件的描述,区分导入的文件。

  1. 双击Profibus-DPProfinet网关

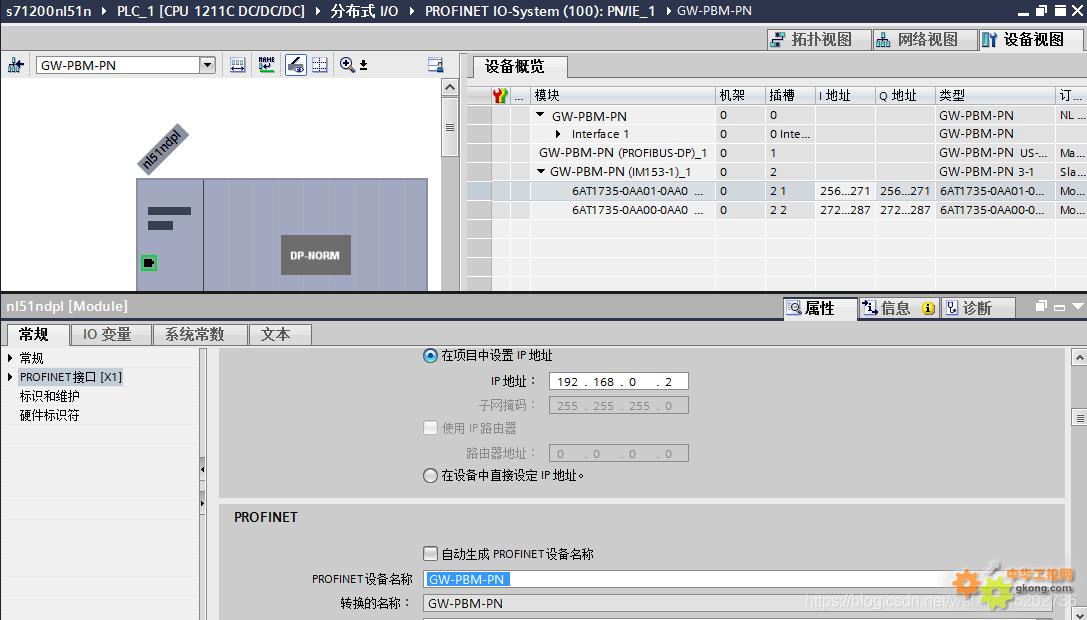

  1. GW-PBM-PN设备,设置“设备名称”和IP地址(和PROFIBUS Studio配置中的“参数”,保持一致

  1. 系统中需要配置多个GW-PBM-PN的设备,如果PROFIBUS从站的所以参数一致,可以用同一个GSD文件,通过Device NameIP来区分设备;如果PROFIBUS的从站参数不一致,通过SYCON软件重新配置和生成GSD文件,对GSD的文件名自定义部分进行修改。
