本案例是模拟将Modbus TCP 设备数据接入到西门子PROFINET 网络中。使用设备为西门子 S7-1200 型 PLC,开疆智能 KJ-PNG-106 型网关。MODBUS 从站为电脑安装modbus poll 软件。

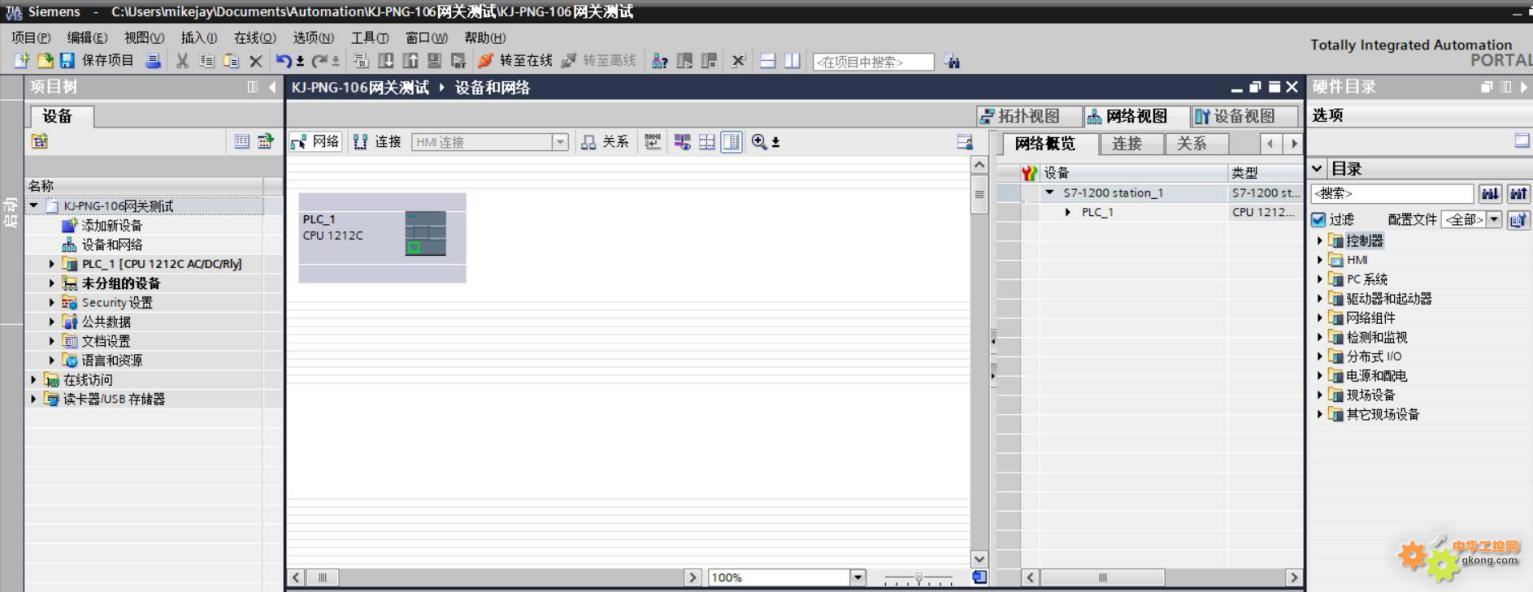

1、打开西门子博图软件建立新项目

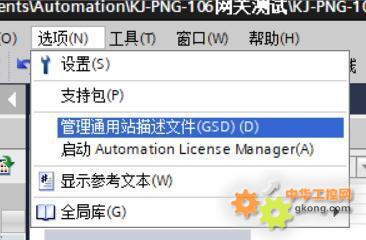

2、安装 GSD 文件

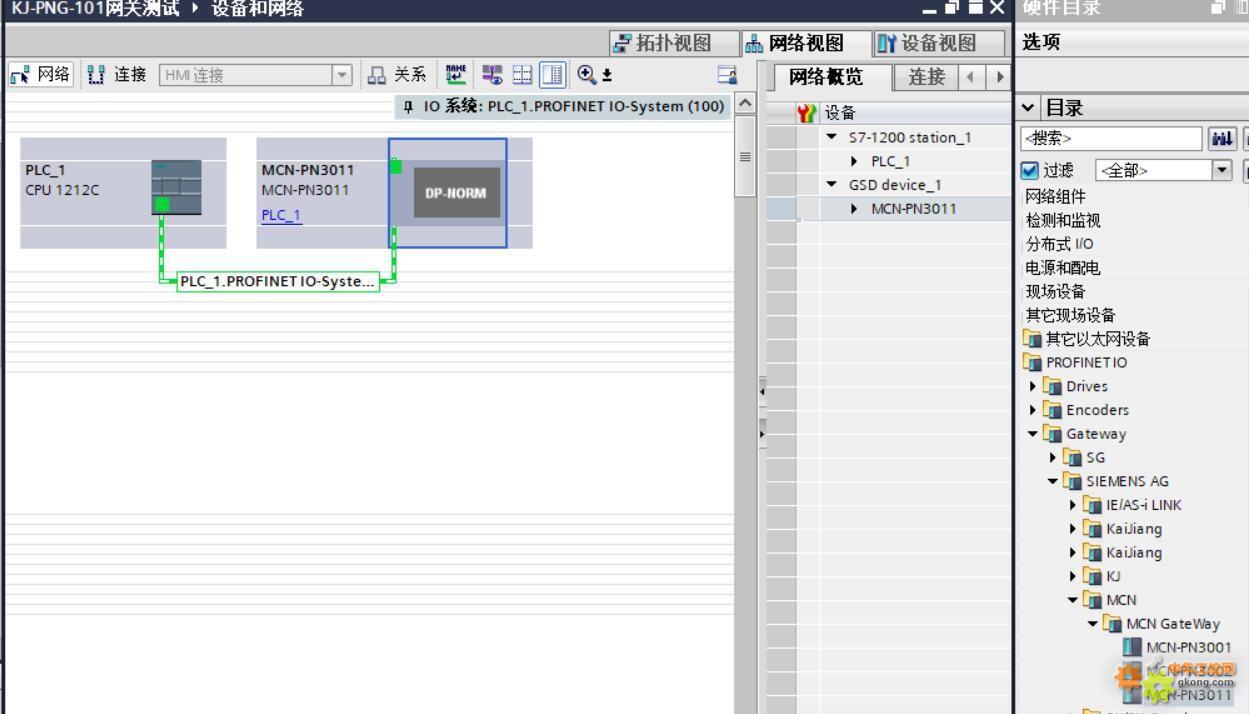

3、添加模块

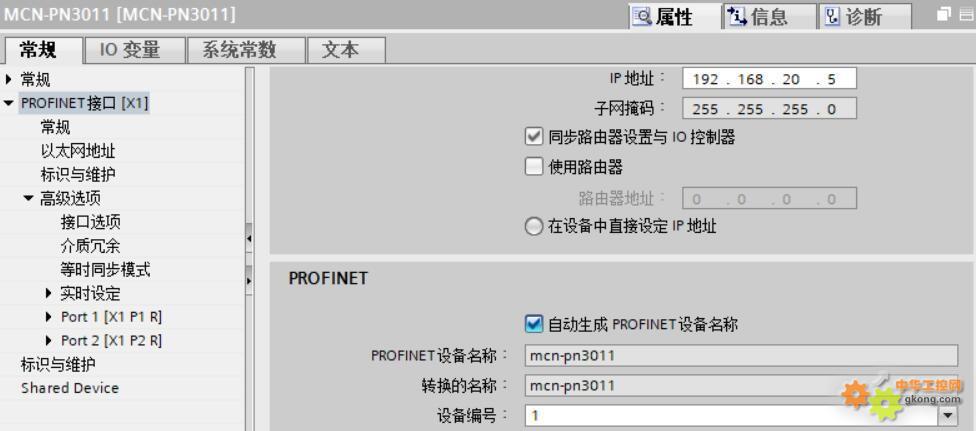

4、设置设备名称和 IP 地址，本例为 kj1，IP 为 192.168.20.5

5、配置输入输出字节长度，本例为 8 个字节即 4 个寄存器。

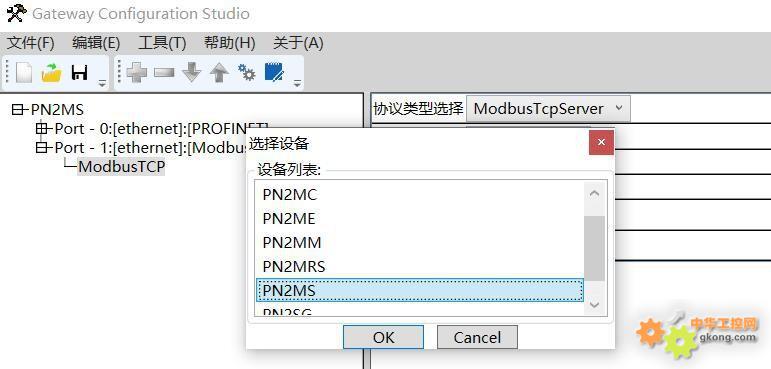

6、下载配置，设置网关参数，点击新建选择 PN2MS。

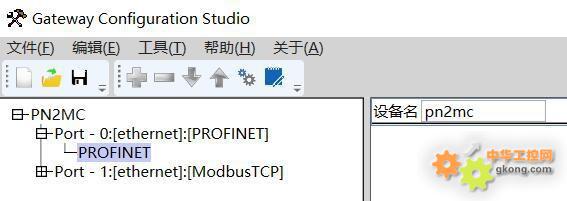

7、设置网关在 PROFINET 网络中的设备名和 IP 地址（注意：要和博图中组态一致）

8、设置网关 tcp 端的 IP。

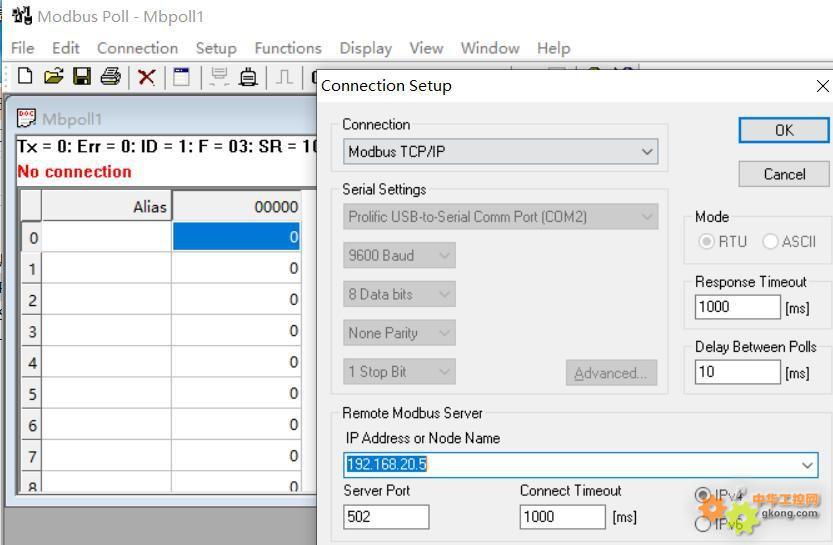

9、下载配置到网关，即可使用，打开 Modbus Poll 软件，连接服务器端，注意：不是 PROFINET 端IP 地址，是ModbusTCP 服务端地址。

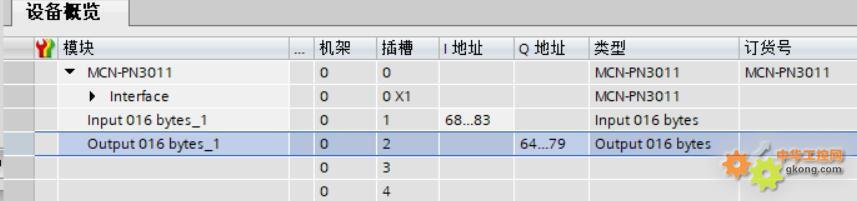

10、网关的参数地址，以 03，10 功能码为例、Q 地址所输出数据的寄存器范围为 750-1499、I 地址输入数据寄存器地址范围为 0-749；

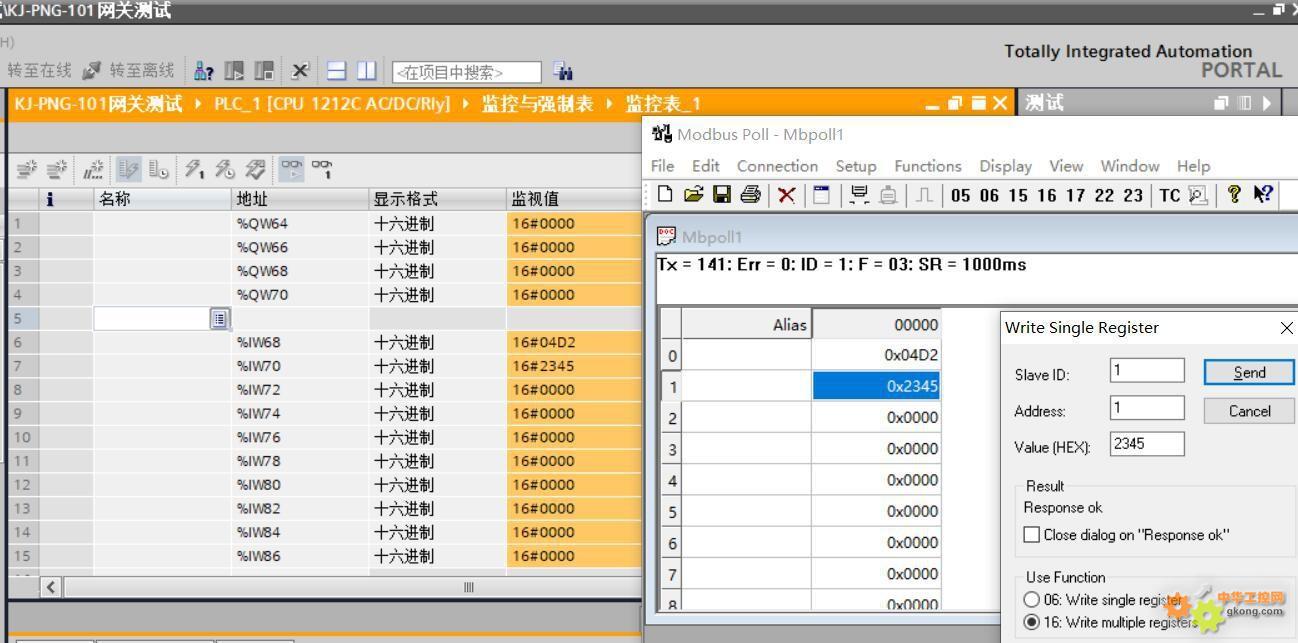

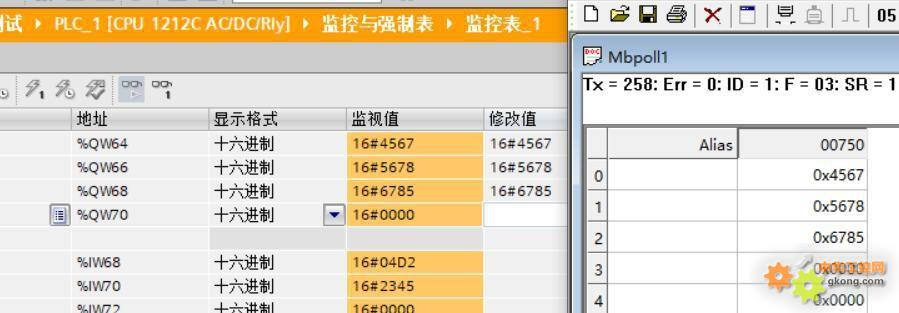

11、如图，主站对寄存器地址 0 写入数据，对应 i 地址的起始地址IW68，Q 地址的输出数据在主站从寄存器地址 750 开始读取对应 Q 地址的起始地址 QW64；
