前言

1553B（MIL-STD-1553B）是美国国防部制定的军用数据总线标准，广泛应用于飞机、导弹、舰船及军用车辆等航空航天和国防装备中。它以高可靠性、双冗余设计和指令/响应式通信著称。

很多工程师第一次接触1553B时，往往被其复杂的组件体系搞得一头雾水--BC总线控制器、RT远程终端、BM总线监视器、耦合器、终端电阻、PL75接头、BJ77插座、双绞屏蔽线缆……。本文将系统梳理1553B组网所需的全部组件，帮助大家从零搭建一套完整的总线系统。

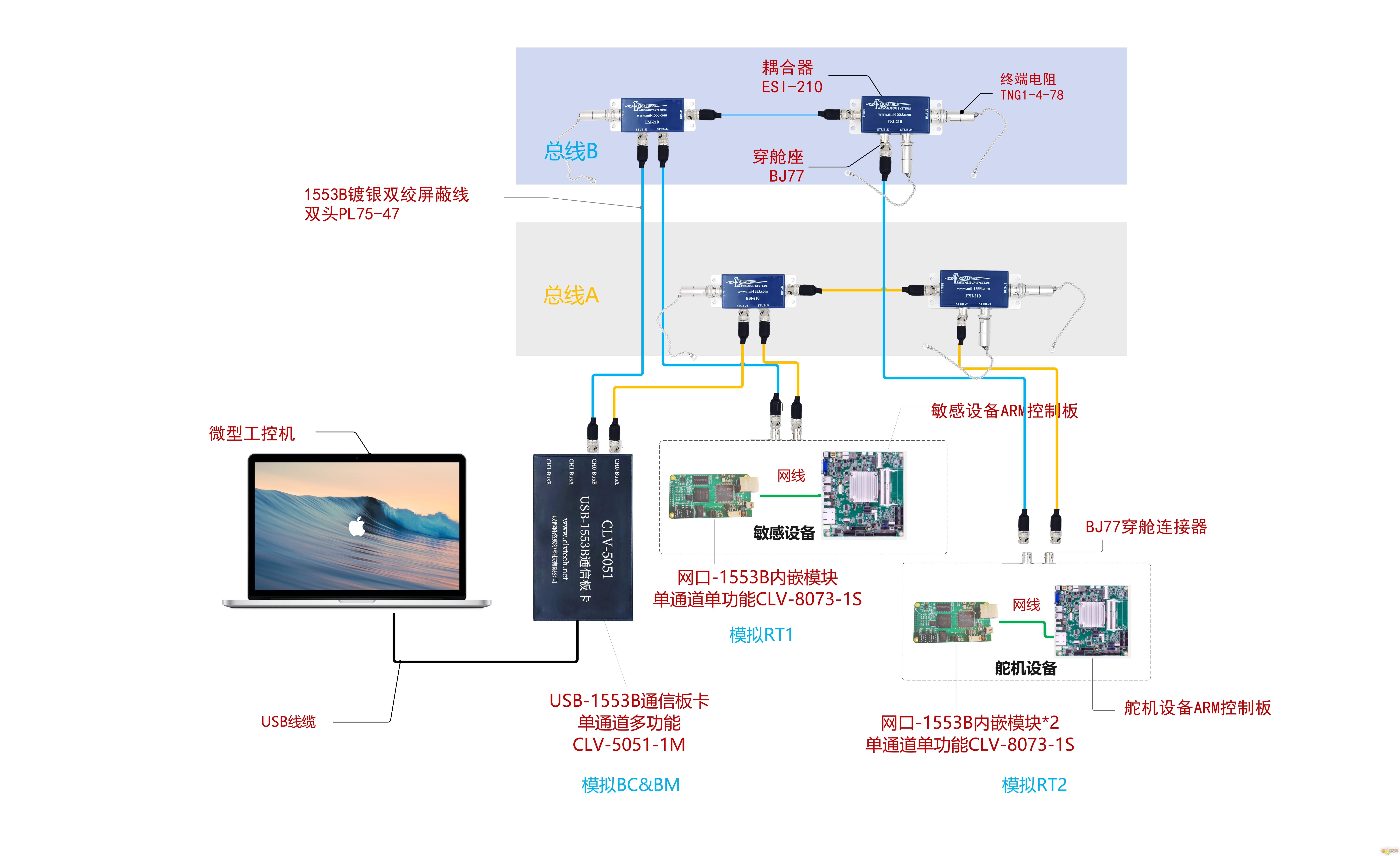

图 1  1553B组网案例图

一、终端设备：总线的“大脑”与“手脚”

1553B总线系统由三类角色（终端设备）组成：

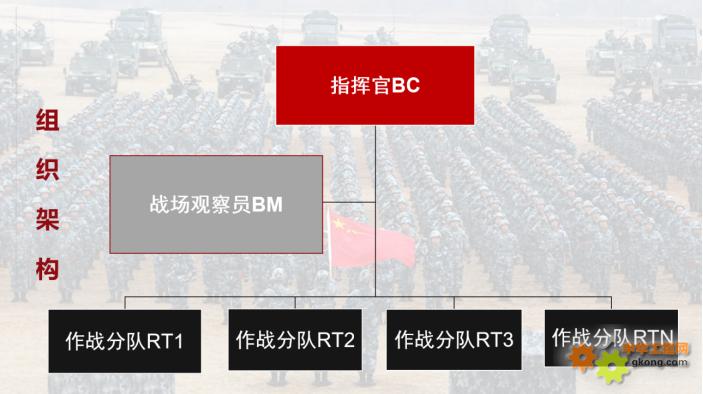

图 2 1553B总线角色

1. 总线控制器（BC - Bus Controller）

BC是总线的“指挥官”，负责发起和组织所有总线通信。整个总线上任何时候只能有一个BC。

2. 远程终端（RT - Remote Terminal）

RT是总线的“执行者”，被动响应BC的指令。一个1553B总线最多可挂接31个RT。

3. 总线监视器（BM - Bus Monitor）

BM是总线的“记录员”，用于监视总线上的全部通信过程，常用于系统调试和故障分析。

BC/RT/BM通常以板卡或者内嵌模块形式存在，嵌入计算机或工控机中。

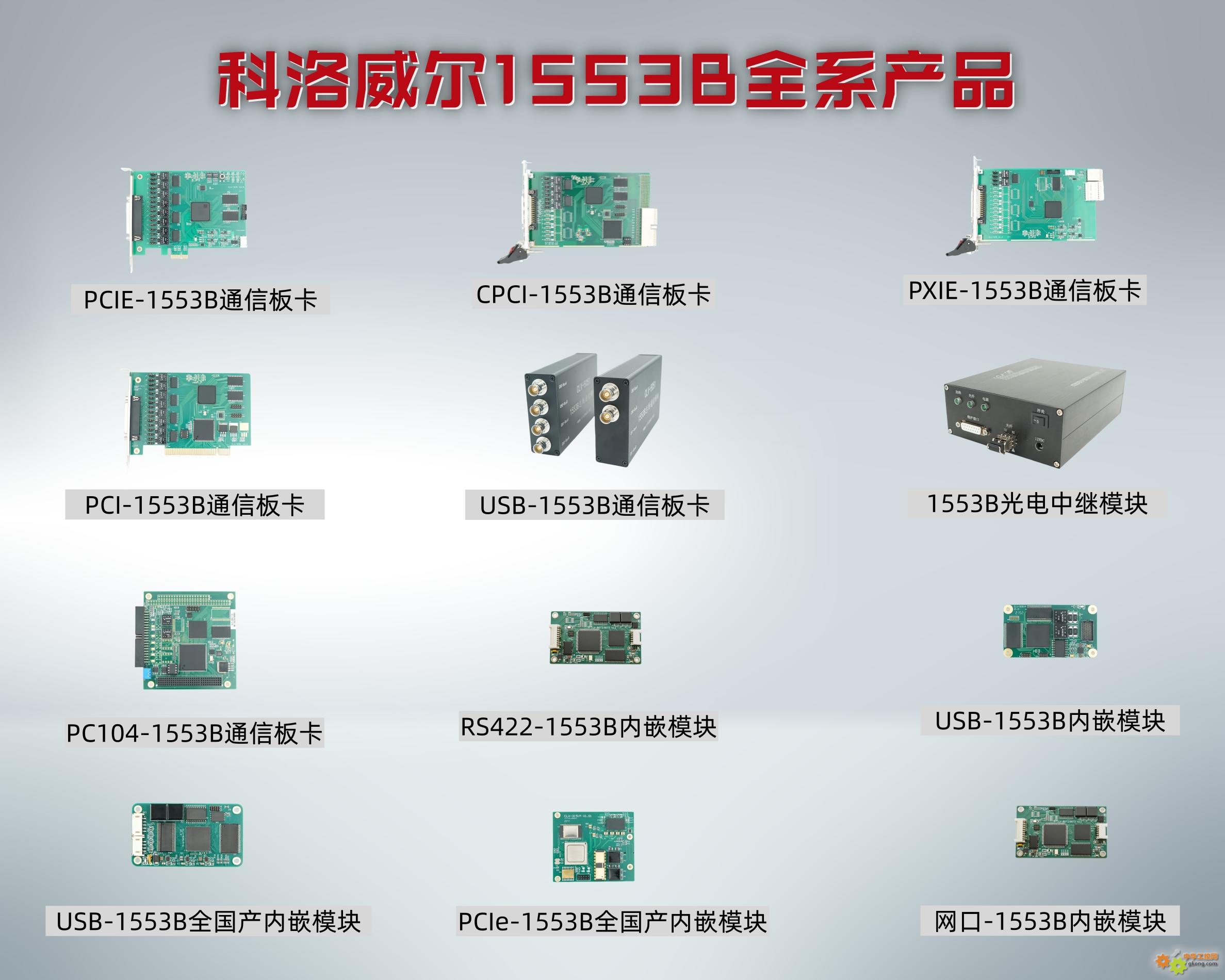

图 3 科洛威尔1553B产品系列

二、传输线缆：总线的“血管”

1553B总线的传输媒介为屏蔽双绞线（也称双轴线）。最常用线缆型号有两种M17/176-00002与10612-24-9。

（一）1553B线缆M17/176-00002

一种78Ω的同轴双绞屏蔽线，是MIL-STD-1553B总线设备连接时最常用的线缆。该线缆采用蓝色PFA护套，具备耐高温特性。具体参数如下：

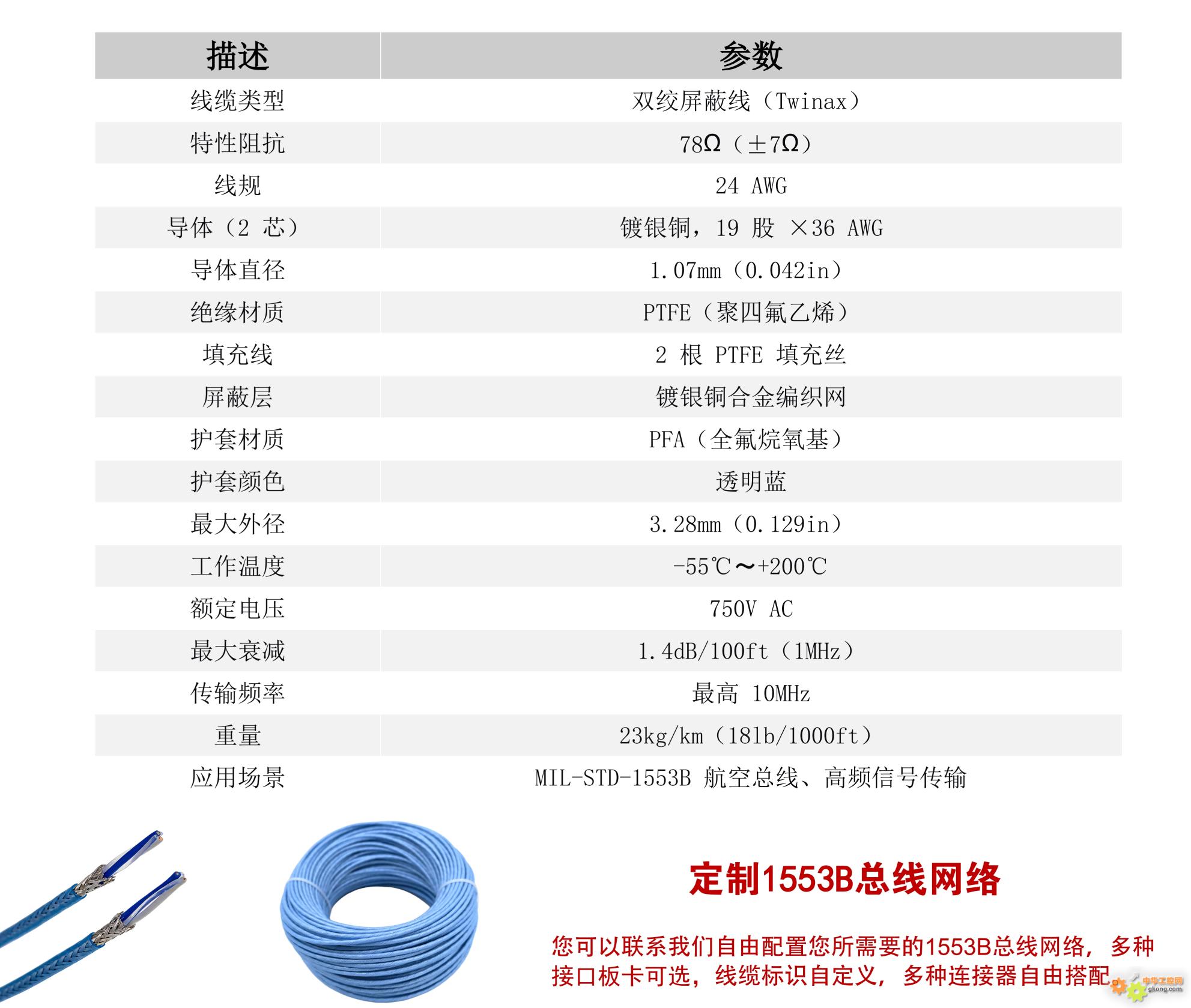

图4  1553B线缆M17/176-00002特性

（二）1553B线缆10612-24-9

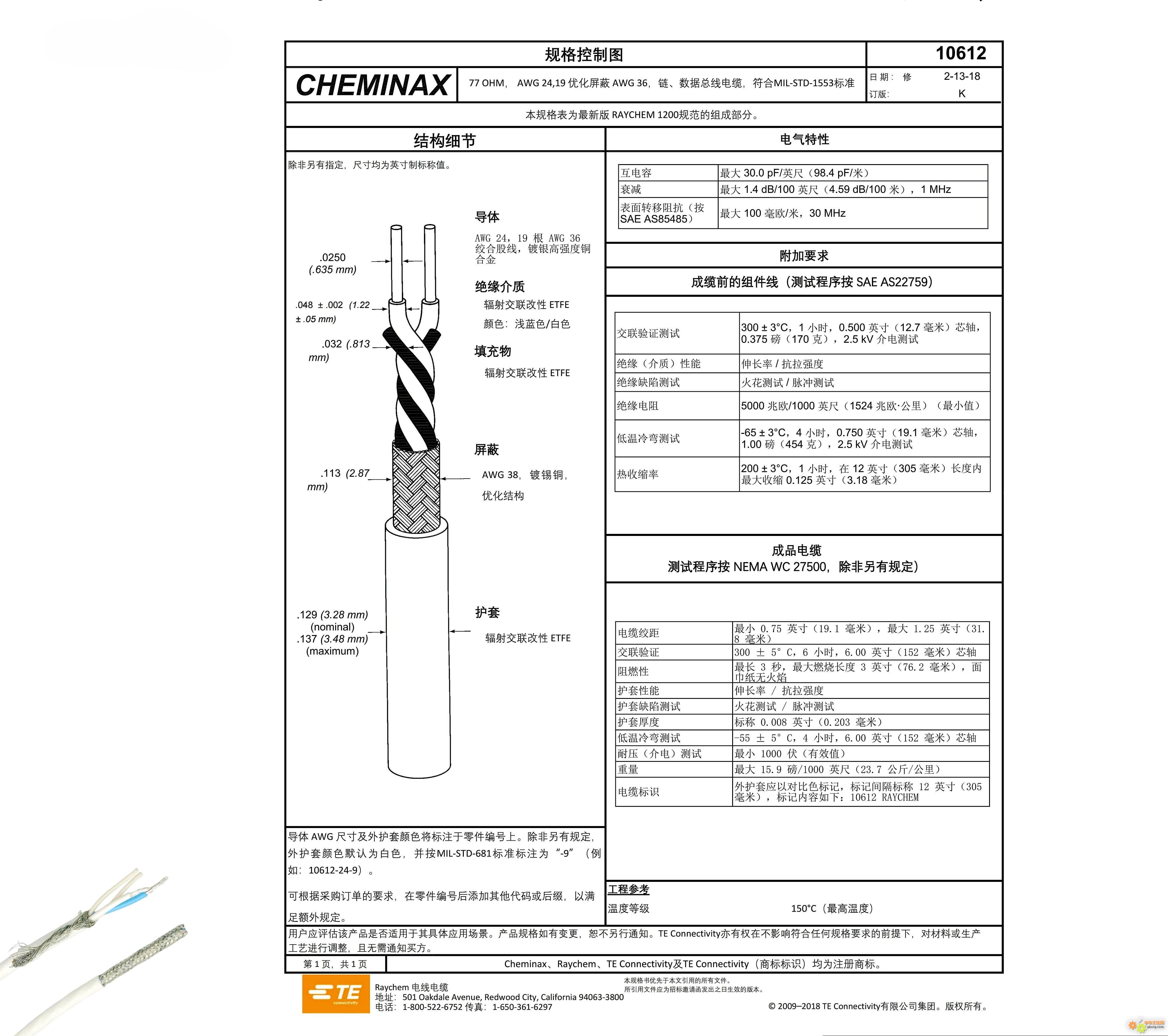

10612-24-9是Raychem的1553B数据总线专用的高性能屏蔽镀银双绞线缆，主要特性

指标如下：

图5 10612-24-9线缆特性

（三）板卡线缆选配

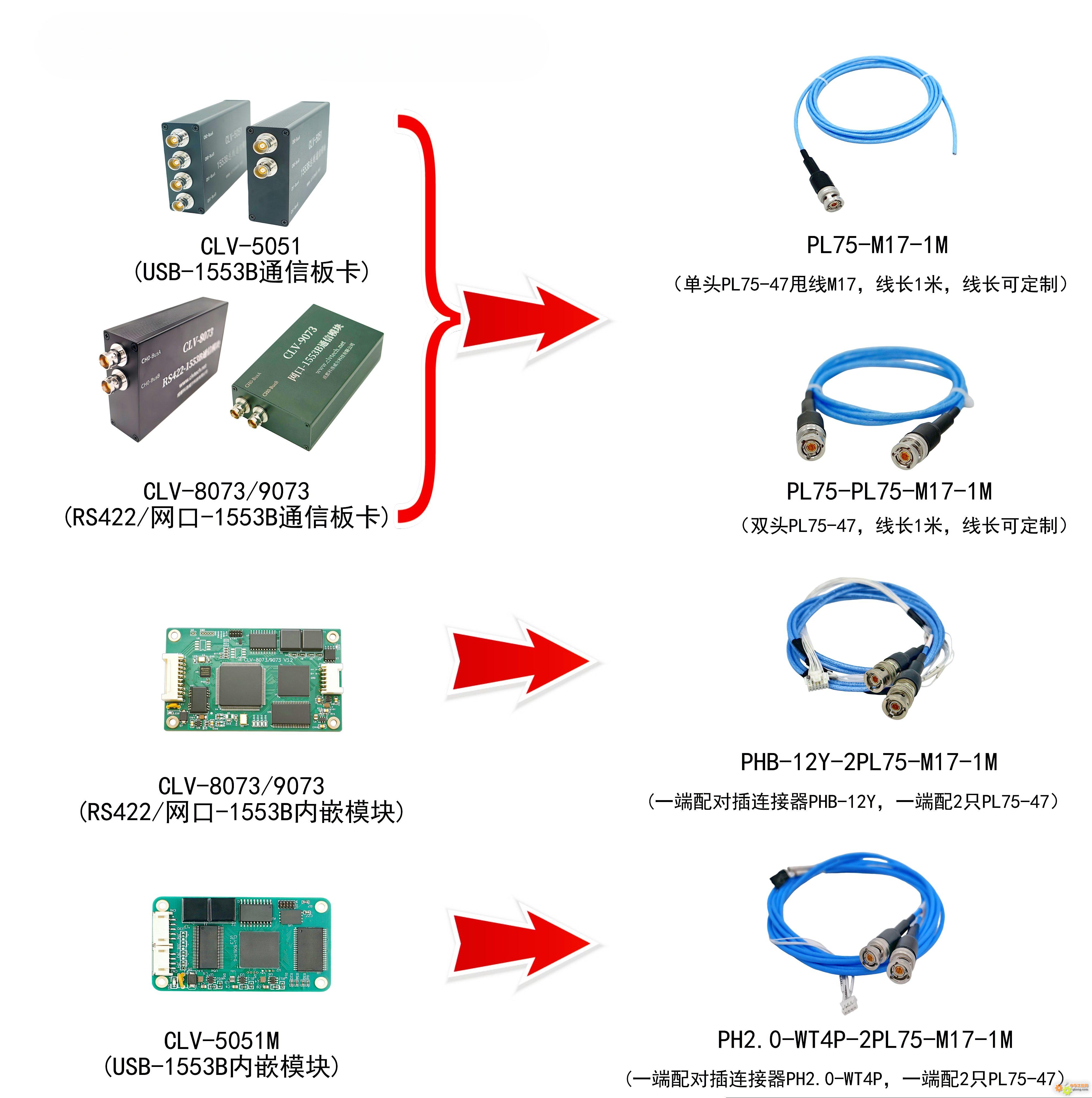

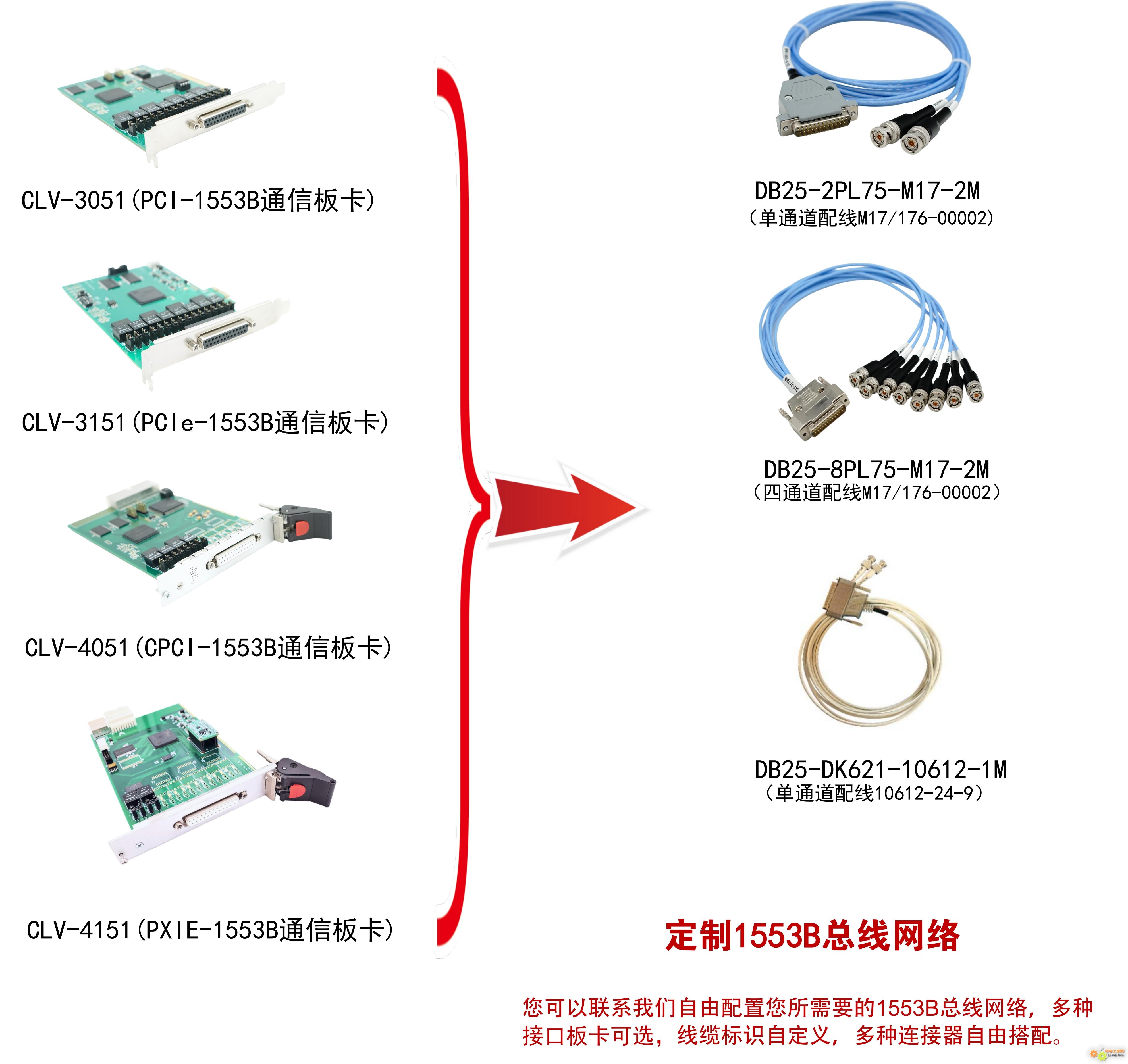

成都科洛威尔科技有限公司（www.clvtech.net）研制板卡可以提供线缆选配，用户可根据测试场景对连接器进行选型以及线缆长度定制。板卡主要包括PCI-1553B通信板卡（CLV-3051）、PCIe-1553B通信板卡（CLV-3151）、CPCI-1553B通信板卡（CLV-4051）、PXIE-1553B通信板卡（CLV-4151）、USB-1553B通信板卡（CLV-5051）、RS422-1553B板卡/内嵌模块（CLV-8073）、网口-1553B板卡/内嵌模块（CLV-9073）、USB-1553B内嵌模块（CLV-5051M）。

图6 科洛威尔板卡选配线缆

（四）线缆定制

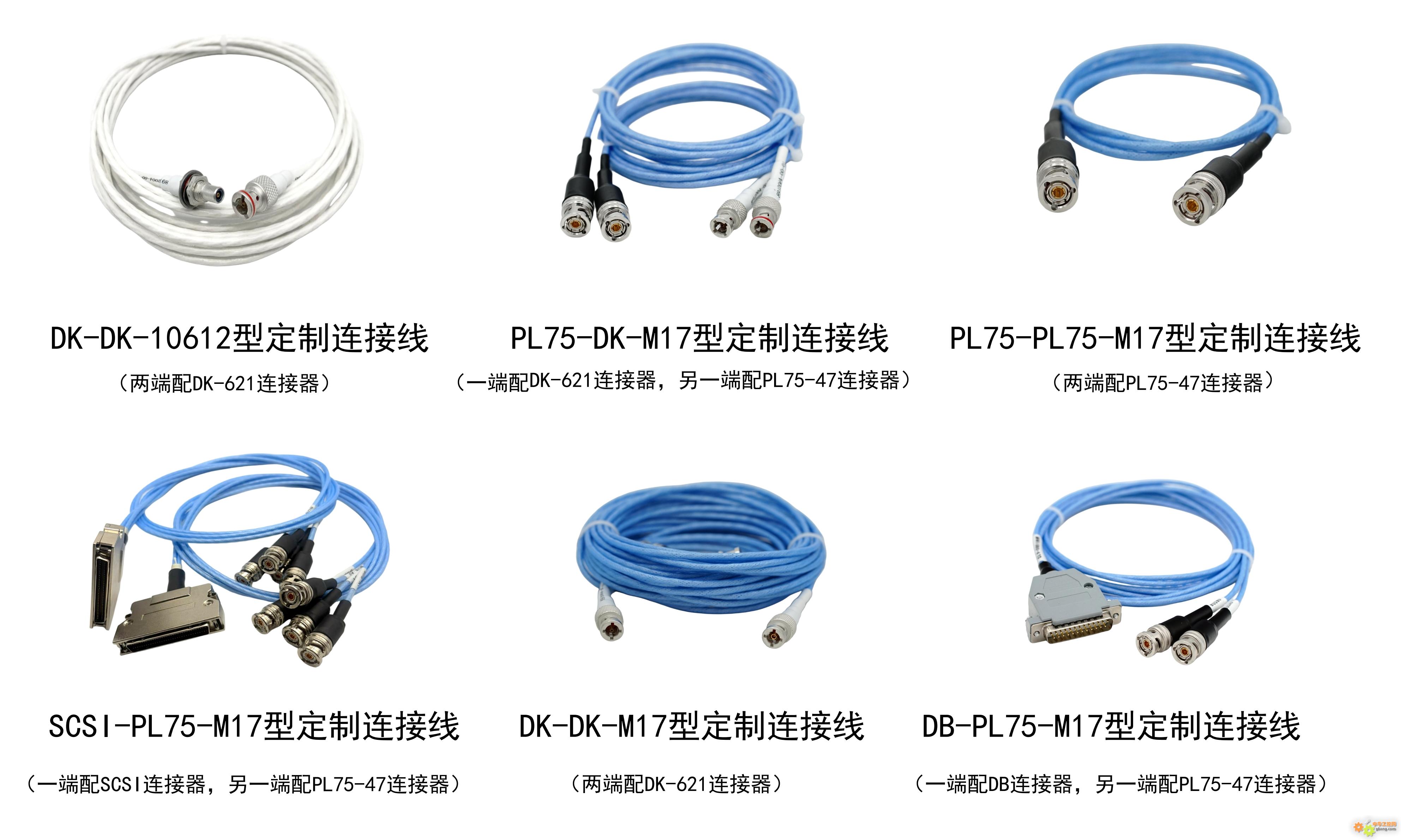

科洛威尔提供专业的线缆定制加工服务，可根据用户要求，加工定做1553B连接线，两端连接头及线缆长度由用户指定。制作的线缆与连接器端头连接处稳固可靠，信号传输稳定。

图7 科洛威尔板卡定制线缆

需要特别注意的是，1553B采用双冗余设计，包含总线A和总线B两条互为备份的传输通道，以提高系统的可靠性。因此在实际布线时，每个通道都需要连接A、B两条总线。

三、连接器与插座：总线的“关节”

连接器是实现终端设备、线缆、耦合器之间物理连接的关键配件。

最常用的连接器型号：

DK-621系列是Raychem（已被TE收购）公司专为MIL-STD-1553B数据总线设计的高性能连接器，体积小、可靠性高，广泛应用于1553B测试系统中。常用型号包括DK-621-0411-P/S、DK-621-0412-P/S、DK-621-0439-4P/S等。

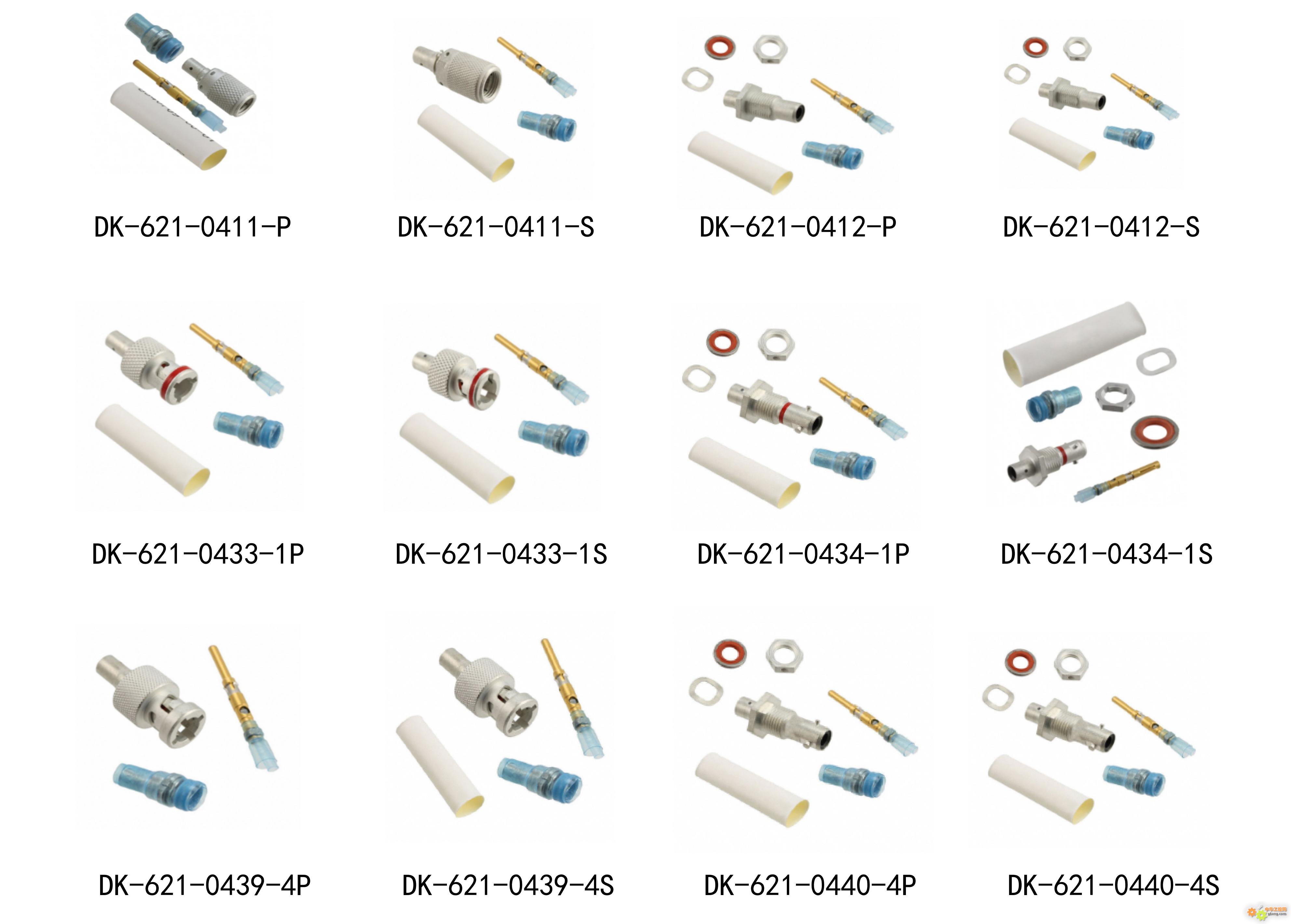

图8 DK-621连接器

此外，YDK-621系列、CACB1系列、J49142系列、8#双同轴接触件等也是1553B总线中常用的连接器。

四、耦合器：总线的“立交桥”

耦合器是1553B数据总线中最核心的配件之一，负责将终端设备以“短截线”（Stub）的方式连接到主干总线上。几乎所有的1553B总线设备组网，都要用到耦合器。

根据外形和应用场合，耦合器分为两类：

1. 盒式耦合器（Box Coupler）

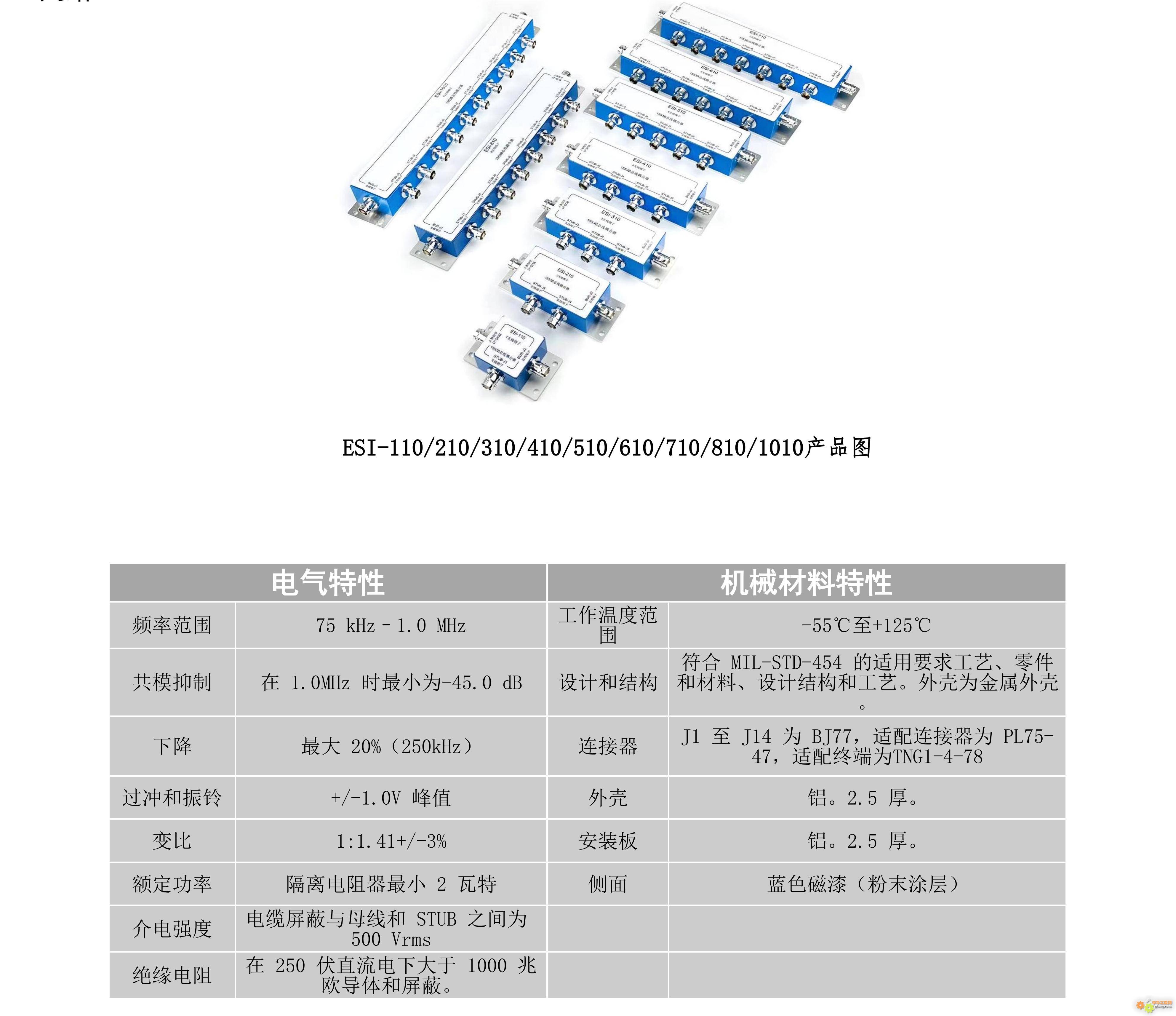

一般用于实验室或测试设备组网，插拔简单、组合灵活。通常采用BJ77连接器，与采用PL75-47连接器的设备互联。科洛威尔科技1553B盒式耦合器1-10支线可选，产品兼容1MHz和4MHz的1553B信号，全国产化自主可控。

图9 盒式耦合器

2. 线式耦合器（Inline Coupler）

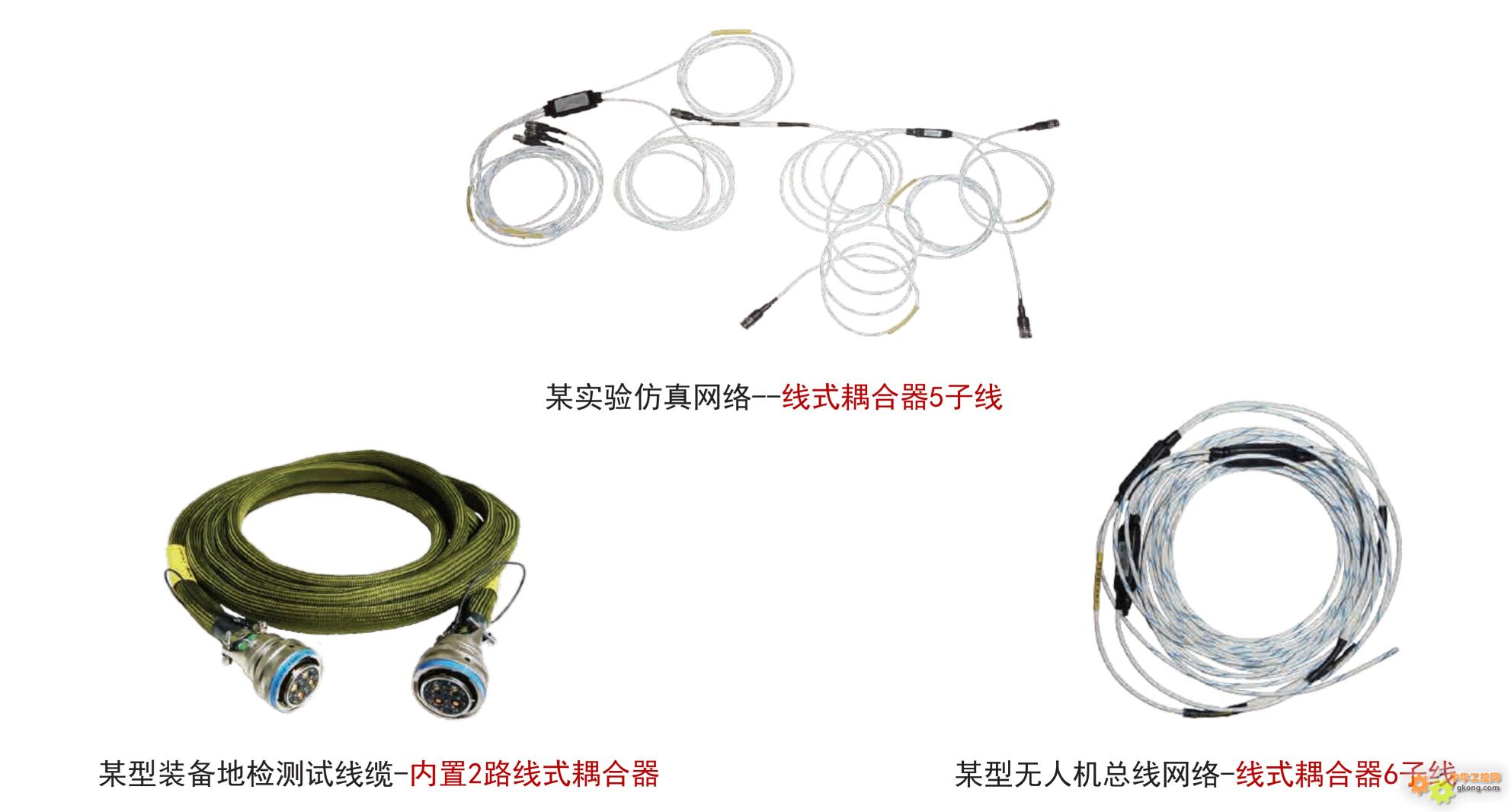

一般用于机载网络或空间狭小的场所，整合度高，线缆长度在出厂时已固定，也可定制。科洛威尔科技1553B线式耦合器兼容美国Tyco，Raychem，NorthHills，Excalibur，Milestek 等产品，在军工领域经过了广泛的测试和验证。产品兼容1MHz和4MHz的1553B信号，信号质量优良，体积小，重量轻，抗拉力强。可以做为航空航天恶劣环境下应用的首选。

图10 线式耦合器

科洛威尔科技线式耦合器兼容Tyco，Raychem的耦合器，尺寸，电性能，信号质量基本一致。

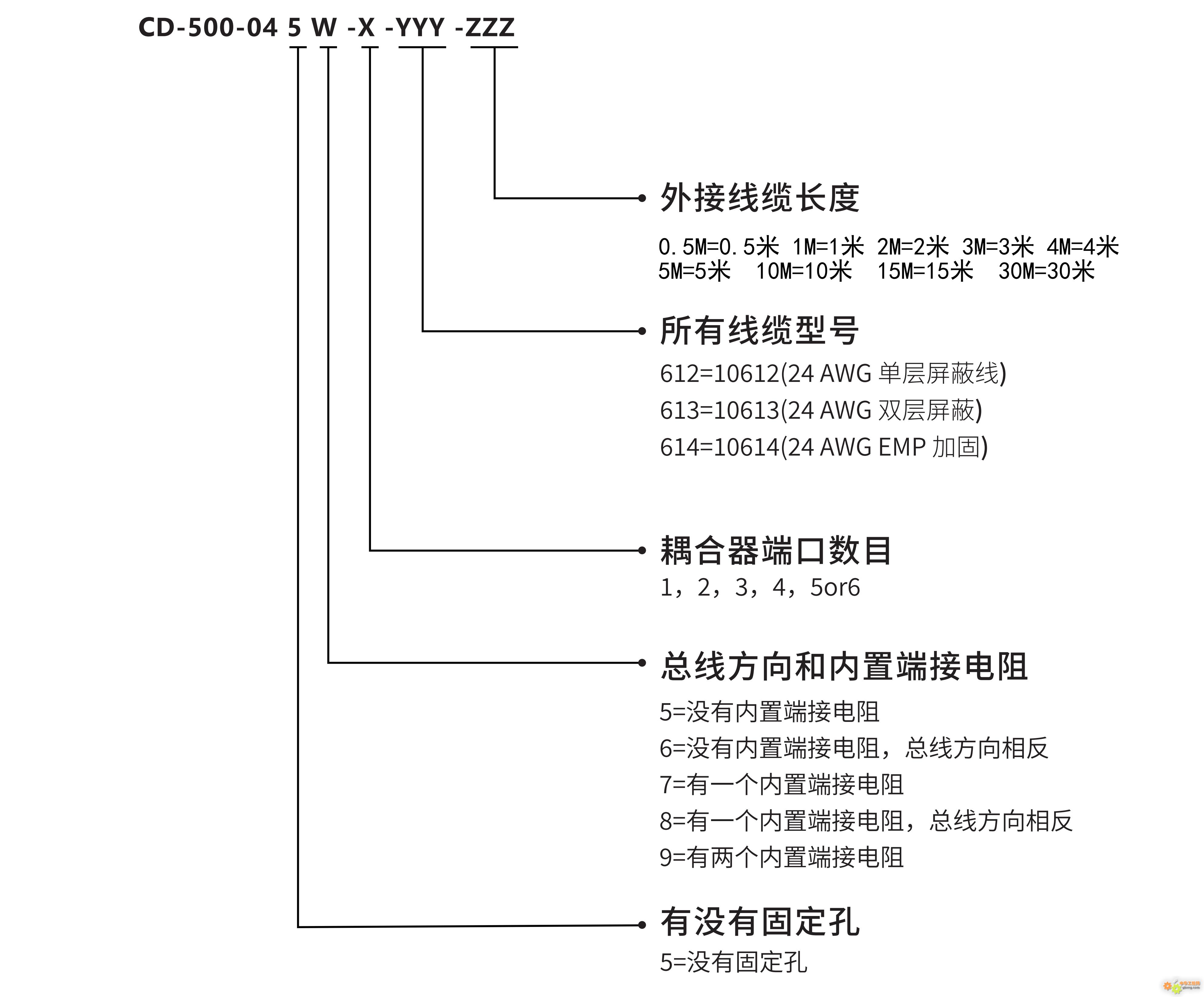

图11 线式耦合器选型

耦合器的连接方式有直接耦合和变压器耦合两种。无论哪种方式，耦合器都需要满足MIL-STD-1553B和GJB5186标准要求。

五、终端匹配电阻（终结器）：总线的“句号”

终端匹配电阻（也称终结器或堵头）是1553B总线组网中不 可或缺的配件，其作用是匹配总线阻抗、消除信号反射、保证通信质量。

关键参数：

总线端：使用78Ω的终端电阻

子线端（空闲终端端口） ：使用3000Ω的终端电阻进行封闭

为什么需要两种不同的阻值？

1553B总线（耦合器上连接总线的一端）的空闲端口需要用78Ω电阻封闭，而终端（耦合器上连接1553B设备的端口）的空闲端口则需要用3000Ω电阻封闭。实际应用中，空闲的终端端口如果不接任何端接器而保持开路，会影响总线信号质量，因此建议进行封闭。

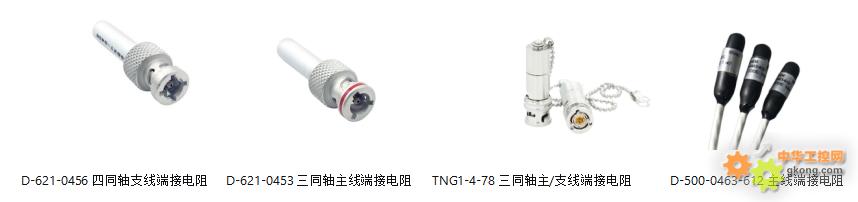

终端电阻从外形上分为连接器式（如D-621系列、TNG系列）和线式（如D-500-0463）两类。

六、配件选型实战指南

在实际组网中，组件的选型需要综合考虑以下因素：

1. 板卡选型要素

板卡选型需综合考虑：主机接 口类型（PCI/PCIe/USB/CPCI/PXIE/以太网/RS422、PC104等）、尺寸要求（标准板卡/小模块）、通道数量、功能模式（单功能/全功能）、全国产化要求、通信速率（1Mbps/4Mbps）、温度适应性（通用级/宽温级）等因素。

图12 科洛威尔1553B产品选型

2. 根据网络规模选择耦合器

根据总线上连接的设备数量，选择合适端口数的耦合器—从1个子线到10个子线都有对应产品。如果只有两个节点，一个ESI-210（2子线）配合终端电阻即可实现最小组网；多节点场景则需要更多子线的耦合器或通过级联实现。

3. 根据应用环境选择耦合器类型

实验室测试、桌面调试 → 盒式耦合器（插拔方便）

机载、空间狭小 → 线式耦合器（整合度高）

4. 确保接口兼容

PL75-47插头 ↔ BJ77插座 ↔ CJ70-47插座，这三者需要配套使用。选型时务必确认连接器型号匹配。

5. 双冗余设计

所有配件需支持A、B双总线冗余架构。这意味着每个节点需要两路连接（总线A和总线B），线缆、耦合器、连接器都需要成对配置。

总结

一个完整的1553B组网方案需要五大类组件的协同配合：

只有这些配件正确选型、规范连接，才能构建出符合MIL-STD-1553B标准的高可靠通信网络。科洛威尔可以提供总线板卡、盒式/线式耦合器，连接器，端接电阻，线缆全套1553B组网方案。

希望这篇文章能帮助大家快速理清1553B组网的组件体系。如果有具体项目需求或选型疑问，欢迎在评论区交流讨论！
