以太网温湿度传感器的组网本质就一句话：传感器内置 TCP/IP 协议栈、拥有独立 IP，通过 RJ45 网口接入交换机，构建星型局域网——和电脑上网是一个逻辑。下面把物理连接、供电、协议对接、大规模扩展四个层面讲透。
485传感器组网拓展图

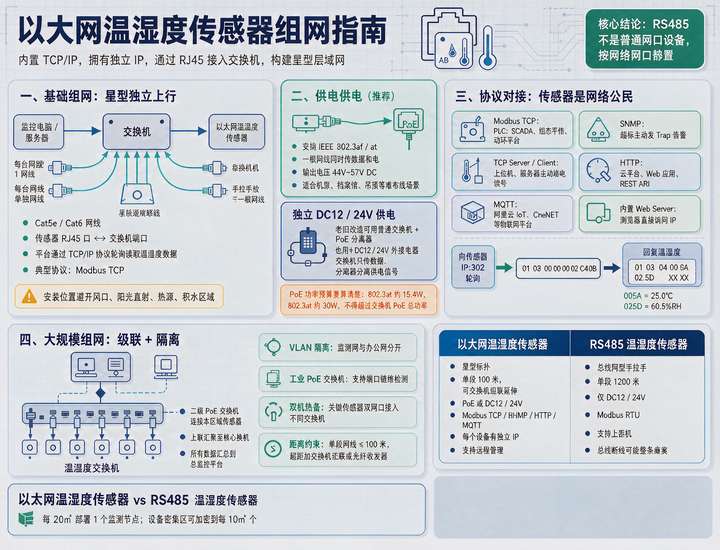

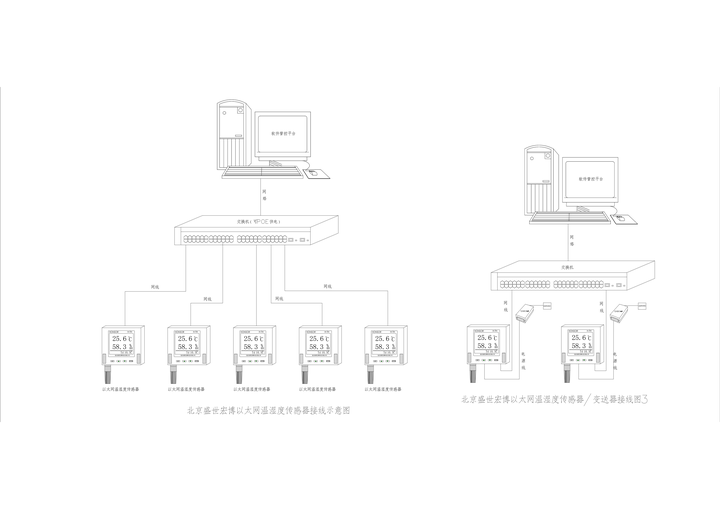

以太网传感器组网图
一、基础组网：星型拓扑，每台传感器独立上行
最典型的链路是：
监控电脑/服务器 ↔ 交换机 ↔ PoE 电源 ↔ 以太网温湿度传感器
具体做法：
-
核心机房或弱电间部署一台 PoE 交换机作为中心节点
-
每台以太网温湿度传感器单独放一根网线（Cat5e 或 Cat6），一端插传感器 RJ45 口，另一端插交换机任意端口
-
交换机再通过网线连接监控主机或平台服务器
-
平台通过 TCP/IP 协议（通常是 Modbus TCP）向每个传感器 IP 轮询读取温湿度数据
这种星型独立布线的好处是：单台设备的网线故障只影响自己，不会拖垮整条总线——这点和 RS485 的总线型手拉手有本质区别。
?? 传感器应避开风口、阳光直射、热源、积水区域，保证采集的是区域代表性空气。
1
二、供电：PoE 一根网线搞定，或独立电源
以太网温湿度传感器有两种供电方式：
1. PoE 供电（推荐）
传感器支持 IEEE 802.3af/at 标准，从 PoE 交换机通过网线直接取电（44-57V DC），一根网线同时传数据和电，输出电压稳定在 44V~57V DC。这种方式布线量最小，特别适合机房、档案馆等场景。
2. 独立 DC12/24V 供电
老旧改造现场若无 PoE 交换机，可用普通交换机 + PoE 分离器方案：交换机只传数据，分离器从网线中把 PoE 供电信号分离出来给传感器供电端子；或者直接 DC12/24V 外接电源独立工作。
?? 选 PoE 方案时，交换机的 PoE 功率预算要算清楚：每个 802.3af 端口最大约 15.4W，802.3at 约 30W，全端口加起来不能超过交换机 PoE 总功率。
2
三、协议对接：传感器是"网络公民"，平台直接读
以太网温湿度传感器原生支持多种网络协议，无需额外的 RS485 转以太网网关：
|
协议
|
对接目标
|
典型用途
|
|
Modbus TCP?
|
PLC、SCADA、组态软件、动环平台
|
工业标准，平台主动轮询
|
|
SNMP?
|
机房动环监控系统
|
超标主动发 Trap 告警
|
|
TCP Server/Client?
|
上位机、服务器
|
主动向服务器定时推送数据
|
|
HTTP?
|
云平台、Web 应用
|
REST API 对接
|
|
MQTT?
|
阿里云 IoT、OneNET 等物联网平台
|
上云标配
|
|
内置 Web Server?
|
浏览器
|
直接访问传感器 IP 看实时数据、历史曲线、导出 CSV
|
典型配置流程：
-
给每个传感器分配静态 IP（或 DHCP 保留地址），确保 IP 不冲突
-
配置子网掩码、网关，开放对应端口（Modbus TCP 默认 502）
-
平台侧填写传感器 IP、寄存器地址，定时轮询读取温度和湿度值
-
在传感器或平台上设定温湿度上下限阈值，超标后触发本地告警 + 网络推送
举个例子，Modbus TCP 读取温湿度时，平台向传感器 IP:502 发送 01 03 00 00 00 02 C4 0B，传感器回复 01 03 04 00 FA 02 5D XX XX，其中 00FA 解析为 25.0℃、025D 解析为 60.5%RH。
3
四、大规模组网：交换机级联 + VLAN 隔离
当监测面积大、点位多（如多层楼宇、上千平米档案馆、大型数据中心），单台交换机端口不够时：
多级交换机级联方案：
工程最佳实践：
-
VLAN 隔离：把温湿度监测网与办公网、业务网划在不同的 VLAN，避免网络抢占造成数据延迟
-
工业 PoE 交换机：工业现场建议用工业级 PoE 交换机，支持端口链路检测，传感器离线立即上报故障信号
-
双机热备：核心交换机双机热备，关键传感器双以太网口分别接入不同交换机，避免单链路中断
-
距离约束：以太网单段网线最长 100 米，超距必须加交换机级联或用光纤收发器延伸
?? 一个参考数据：机房场景建议每 20㎡ 部署 1 个监测节点，设备密集区可加密到每 10㎡ 1 个。
4

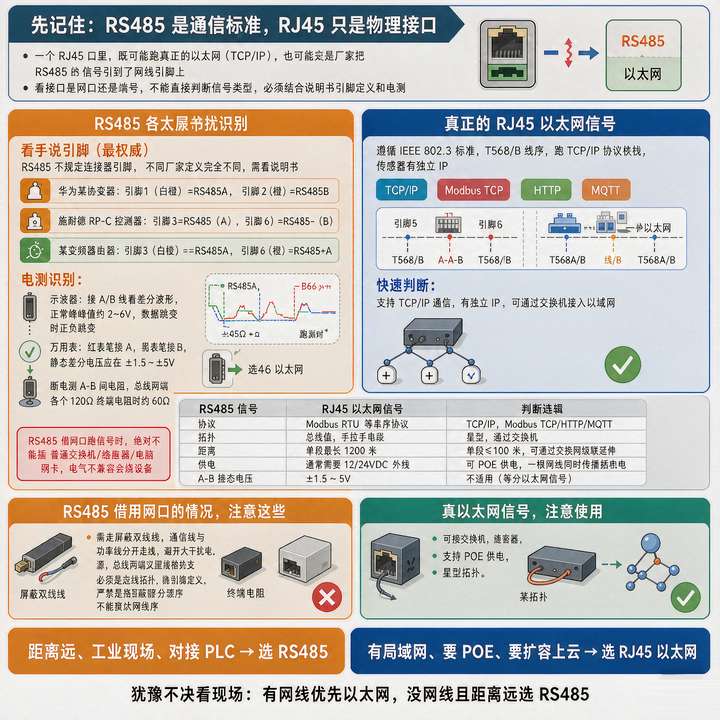

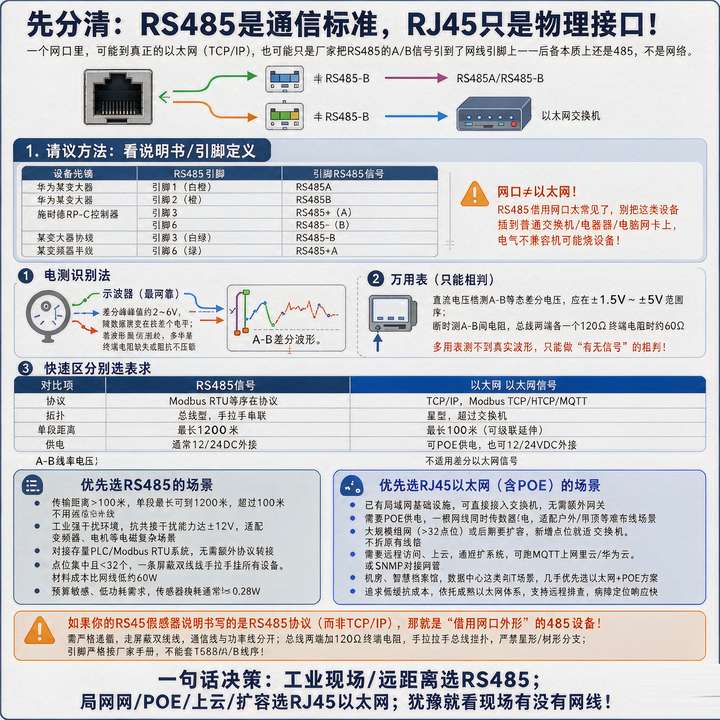

五、与 RS485 组网的对比小结
|
维度
|
以太网温湿度传感器
|
RS485 温湿度传感器
|
|
拓扑
|
星型，每台独立上行
|
总线型，手拉手串联
|
|
距离
|
单段 100 米，可交换机级联延伸
|
单段 1200 米
|
|
供电
|
PoE 网线供电或 DC12/24V
|
仅 DC12/24V
|
|
协议
|
Modbus TCP / SNMP / HTTP / MQTT
|
Modbus RTU
|
|
节点数
|
几乎无限制
|
单总线 ≤ 32（可扩展至 256）
|
|
远程管理
|
支持，每个设备有独立 IP
|
不支持，依赖上位机
|
|
故障影响
|
单点故障隔离
|
总线断线可能整条瘫痪
|
六、典型工程落地步骤
-
现场勘察：根据区域确定传感器布点位置，避开风口、阳光直射等干扰源
-
网络规划：划定监测专用 VLAN，规划各传感器 IP 地址表
-
设备安装：传感器壁挂或吸顶安装，RJ45 水晶头做好
-
布线：超五类或六类网线从传感器布放至 PoE 交换机，两端标识清楚点位编号
-
交换机上电：PoE 交换机给所有端口供电，观察传感器是否正常启动
-
平台配置：在监控软件中添加每个传感器 IP，配置 Modbus TCP 参数、寄存器地址、采集周期
-
告警联动：设定温湿度阈值，联动空调、除湿机、新风系统，实现闭环管控
-
调试验证：查看实时数据、历史曲线，测试超标告警推送
?? 如果你的现场已经有办公局域网或机房网络，以太网温湿度传感器可以直接复用现有交换机和布线，只需划一个独立 VLAN 即可——这是它相比 RS485 最大的工程便利。
