原标题：高速ETC门架机房以太网温湿度远程监控系统解决方案

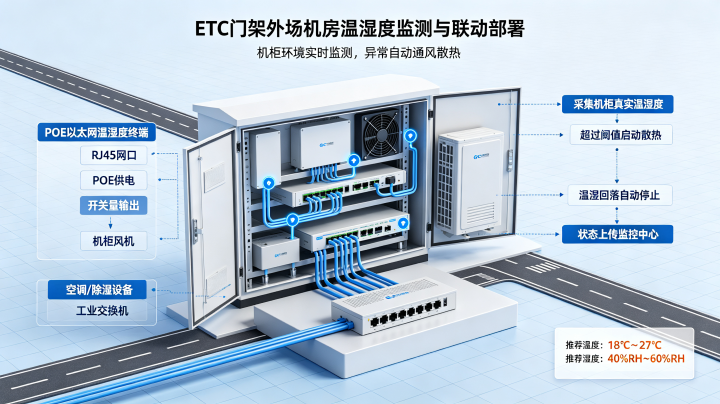

1

一、项目背景与痛点分析

高速公路ETC门架系统是高速公路计费、抓拍、通行数据传输的核心关键节点，属于全天候无人值守户外站点。门架机房/机柜内部部署RSU天线控制器、抓拍主机、传输交换机、UPS电源、蓄电池、工控主机等核心收费与通信设备，设备常年露天运行，受日晒、高温、昼夜温差、雨季高湿凝露影响极大。

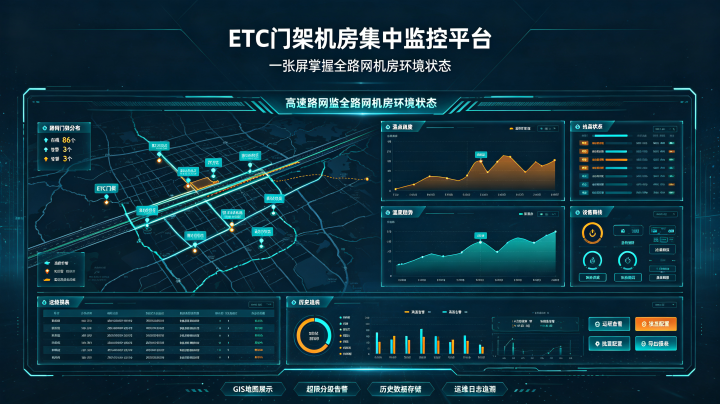

2

目前绝大多数高速ETC门架存在环境管控缺失问题，主要痛点如下：

• 高温宕机风险高：夏季户外机柜暴晒，内部温度可达60℃以上，极易导致ETC主机重启、抓拍失效、计费异常、网络断连，直接影响高速通行计费业务。

• 高湿凝露腐蚀设备：雨季、早晚温差大造成机柜内部凝露、湿气堆积，引发线路氧化、短路、蓄电池鼓包老化，大幅缩短设备使用寿命。

• 无实时监测手段：传统依赖人工定期巡检，无法7×24小时实时掌握门架机房环境状态，故障发现滞后，事后追溯无数据依据。

• 无法远程运维干预：现场无远程监控、无自动通风散热联动能力，温湿度超标只能等待人工到场处理，故障处置效率极低。

• 传统设备组网复杂：市面多为485总线、无线传输设备，抗干扰差、需额外加装转换器，不适配高速门架强电磁干扰、长距离传输场景。

为全面解决ETC门架机房环境安全隐患，实现标准化、智能化、远程化运维，本方案采用RJ45以太网通讯、POE/12VDC双供电温湿度监测设备，搭建全网远程集中监控系统，实现门架机房温湿度实时采集、超限告警、风机/空调联动、数据云端留存、远程集中管理，保障ETC门架系统全年稳定不间断运行。

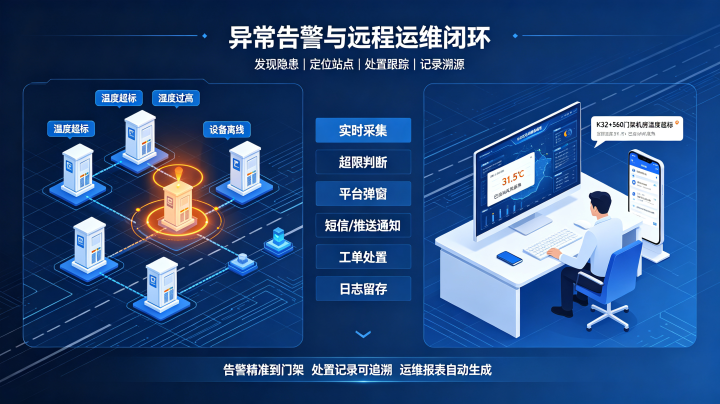

3

二、设计依据与建设目标

2.1 设计依据

• 《高速公路ETC门架系统技术要求》（JT/T 1328）

• 《通信局站环境监控系统技术规范》YD/T 1363

• 《电子信息系统机房设计规范》GB 50174-2017

• 高速公路机电工程施工、验收及运维管理标准

• TCP/IP以太网组网及工业环境监测技术规范

2.2 建设目标

• 实时监测：实现全线ETC门架机房/机柜温湿度7×24小时不间断高精度采集，数据实时上传。

• 智能联动：支持超温自动启动风机、散热设备，超湿自动通风除湿，实现无人值守自动调控。

• 远程管控：依托高速内网，实现所有门架点位集中远程监控、参数配置、状态查看。

• 异常预警：温湿度超标、设备离线实时弹窗、推送告警，提前规避设备故障与业务中断风险。

• 数据溯源：长期存储历史数据，支持报表导出、故障追溯，满足机电运维审计与考核要求。

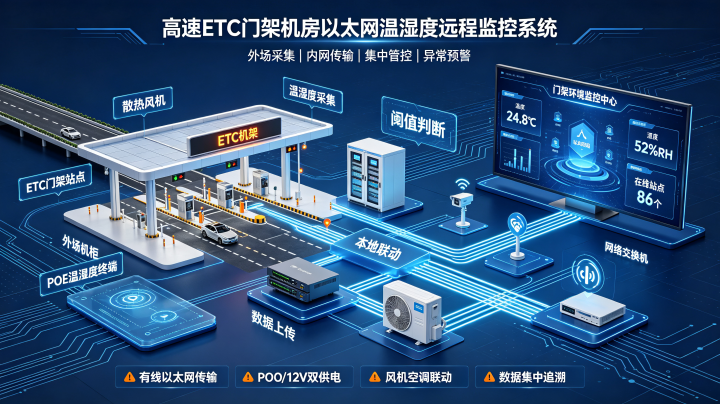

4

三、系统总体架构

本系统采用全以太网TCP/IP架构，无总线转换器、无无线模块，全程RJ45网口传输，适配高速ETC门架现有网络体系，分为三层架构，稳定可靠、扩展性强。

3.1 前端采集联动层

每个ETC门架机房内部署以太网温湿度控制器（RJ45），设备集成采集、数据上传、开关量联动输出功能，可直接对接机柜散热风机、排风设备，无需外接继电器，实现温湿度超标自动通风散热。设备支持POE网线供电与12V DC本地供电双模式，适配门架机房不同供电场景。

3.2 网络传输层

前端设备通过标准RJ45网口接入门架工业交换机，依托高速公路现有机电内网传输，采用Modbus TCP/IP通用协议，数据传输延迟低、抗电磁干扰、不掉包，支持跨路段、多门架点位统一组网。

3.3 中心集中监控层

部署高速机电环境集中监控平台，接入全线所有ETC门架温湿度监测点位，实现点位地图可视化、数据实时刷新、阈值告警、设备状态监测、历史数据存储、运维报表统计，支持运维中心统一调度、远程运维。

5

四、核心设备技术参数与功能优势

本系统核心设备为POE/12V DC双供电以太网温湿度控制器，专为户外机柜、ETC门架、无人值守机房设计，区别于普通传感器，自带开关量联动输出，可直接控制散热设备。

4.1 核心设备参数

• 通讯接口：标准RJ45以太网接口，TCP/IP、Modbus TCP协议，即插即用

• 供电模式：标准POE供电（802.3af/at）+12V DC直流双供电，适配所有门架现场环境

• 测量范围：温度-20℃～+70℃，湿度0%RH～100%RH

• 测量精度：温度±0.5℃，湿度±3%RH，满足高速机电监测精度要求

• 联动功能：自带无源开关量输出，可直接驱动机柜风机、散热风扇，无需中间控制模块

• 工作环境：工业级宽温设计，防尘防潮，适配户外暴晒、多雨、温差大场景

• 采集频率：1~60秒远程可调，支持数据滤波，杜绝数据波动误报

6

4.2 设备核心优势

• 一线两用：网线同时实现供电+数据传输，布线简洁，减少现场施工工作量。

• 纯有线以太网传输：杜绝无线信号干扰、遮挡、掉线问题，适配高速门架强电磁干扰环境。

• 自带联动控制：超温自动开风机、温湿度回落自动关停，全自动无人值守管控。

• 独立IP组网：每个设备独立IP地址，多门架点位互不冲突，便于批量管理。

五、单ETC门架部署与工作逻辑

5.1 安装点位规划

将以太网温湿度控制器安装于ETC门架机房机柜中部核心设备区域，避开设备直吹风口与柜体死角，精准采集机柜内部真实环境温湿度；机柜顶部/侧部安装散热风机，风机控制线直接接入设备开关量输出端子。

5.2 供电与组网方式

• 优先采用POE供电：利用门架现有工业POE交换机，网线直接供电，无需额外布设电源线，施工高效美观。

• 无POE场景采用12V DC供电：外接适配电源独立供电，全覆盖适配老旧门架设备。

• 设备RJ45网口接入本地交换机，通过高速内网上传至中心监控平台，实现远程统一管理。

5.3 智能联动工作逻辑

运维后台本地自定义阈值（推荐：温度≥38℃启动散热，≤32℃停止；湿度≥70%RH启动通风除湿）：

1. 常态工况：温湿度处于安全区间，开关量断开，风机停止运行，降低能耗与设备损耗。

2. 超标工况：机柜内温度/湿度超出设定阈值，设备自动闭合开关量，风机启动，强制通风散热、除湿。

3. 恢复工况：温湿度回落至安全区间，开关量自动断开，风机停止工作，避免无效运行。

4. 全程数据实时上传，所有启停记录、温湿度数据自动留存，可随时溯源查看。

六、中心监控平台核心功能

平台针对高速ETC门架点位分散、数量多、无人值守的特点定制开发，支持全路段门架点位集中管控，核心功能如下：

• GIS地图可视化：全路段ETC门架点位地图展示，在线/离线、正常/异常状态一目了然，精准定位故障点位。

• 实时数据监测：所有门架机房温湿度数据秒级刷新，支持单点位、分组、全线数据查看。

• 超限智能告警：温度超高、湿度过高、设备离线、网络异常实时弹窗、声音、移动端推送告警。

• 设备联动记录：自动记录每一次风机启停时间、触发阈值、运行时长，形成完整运维日志。

• 历史数据存储与导出：长期留存温湿度数据、告警记录，支持Excel报表导出，满足月度、季度机电运维审计需求。

• 批量远程配置：支持全路段点位批量修改阈值、采集频率、告警方式，无需现场逐点调试。

• 设备状态自检：自动识别传感器断电、网线故障、设备离线异常，主动上报故障，杜绝监测失效。

七、方案核心优势（适配高速ETC门架场景）

• 适配高速专网架构：标准RJ45以太网、TCP/IP协议，完全兼容高速机电内网，无需改造原有网络，组网零冲突。

• 户外工况稳定性强：工业级设备防尘、防潮、抗高温、抗电磁干扰，适配门架露天恶劣运行环境。

• 极简施工、改造成本低：POE一线供电传输、免转换器、免复杂布线，新旧门架均可快速改造部署。

• 智能无人值守运维：自动温控通风、远程监控告警，大幅减少高速路政人工巡检频次，降低运维成本。

• 保障ETC业务稳定：从根源解决高温死机、凝露短路、设备老化问题，有效降低ETC计费、抓拍、传输故障发生率，保障高速通行业务稳定。

• 合规可溯源：全程数据留存、日志完整，满足高速公路机电工程运维考核、安全审计规范。

八、施工调试与验收方案

8.1 施工流程

现场勘测→设备固定安装→风机接线→网线布设→设备上电→IP地址规划配置→单点位调试→全线组网接入平台→告警联动测试→数据核验→项目验收交付。

8.2 调试内容

• 网络连通性测试，确保设备稳定在线、数据无丢包；

• 温湿度数据精度校准，确保采集数据真实准确；

• 模拟温湿度超标，测试风机自动启停联动功能；

• 测试平台告警推送、日志记录、数据存储功能；

• 批量配置全线点位参数，统一运维标准。

九、运维保障体系

• 远程运维：支持远程排查设备离线、数据异常、参数故障，90%以上问题无需现场上门即可解决。

• 定期巡检校准：季度批量核验设备精度与运行状态，定期清理设备灰尘，保障长期稳定运行。

• 故障快速响应：异常精准定位点位，缩短故障排查与处置时长，保障ETC设备不间断运行。

• 工业级设备质保：前端监测设备适配户外长期运行，抗老化、抗干扰，故障率低，长期运维成本极低。

十、方案总结

本方案针对高速ETC门架机房无人值守、户外恶劣环境、点位分散、运维难度大的行业痛点，采用全RJ45以太网、POE/12V双供电温湿度监测联动系统，依托高速现有内网实现全线门架环境集中远程监控。系统架构简洁、施工便捷、运行稳定，可实现ETC门架机房温湿度实时监测、超标自动通风散热、异常主动告警、数据全程溯源，有效解决门架设备高温宕机、潮湿腐蚀、运维滞后等问题，全面提升高速公路ETC机电设备运行稳定性与智能化运维水平，符合高速机电工程标准化建设与安全运维规范，是适配高速ETC门架场景的高性价比、高可靠性解决方案。
