一、标准升级要求：新国标带来了什么变化

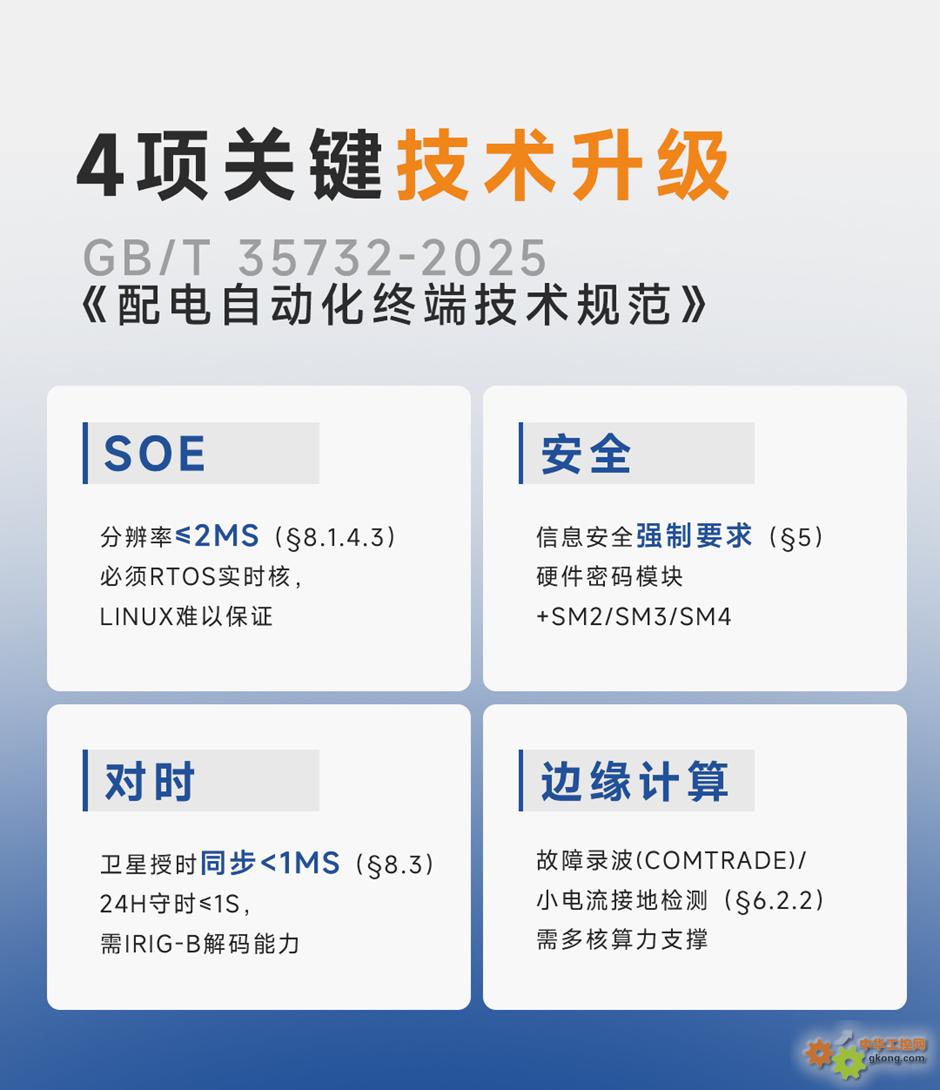

2026年7月1日，GB/T 35732-2025《配电自动化终端技术规范》正式实施，替代GB/T 35732-2017版本。这不是简单修补，而是围绕分布式电源接入、配网数字化、电力安全防护三大趋势的系统性升级。以下4项关键技术升级，直接决定核心板能否通过整机送检：

这4项升级有一个共同特点：都指向处理器架构层面。SOE≤2ms精度要求，通用Linux内核难以保证确定性响应，需要RTOS实时核提供确定性时间戳；信息安全强制要求硬件密码模块，纯软件不合规；卫星授时同步<1ms需要IRIG-B解码与实时时钟管理；故障录波、小电流接地检测等边缘计算功能需要多核算力支撑。另外，新国标§7.1.1.1 表1规定户外DTU/FTU适用C2级工作温度（-40~+70°C），芯片本身必须是工业级设计，商业级芯片无法通过环境试验。这些都不是软件升级能解决的——核心板必须重新选型。

更关键的是，国网要求2026年底配电终端国产化率达到95%，核心板芯片必须提供国产化认证报告。每年120-130万台的DTU/FTU市场，正站在技术迭代的起点。下面以MYC-YT153MX核心板为例，解读新国标下核心板选型面临的4个关键问题。

二、DTU/FTU新方案架构：功能框图与接口资源配置

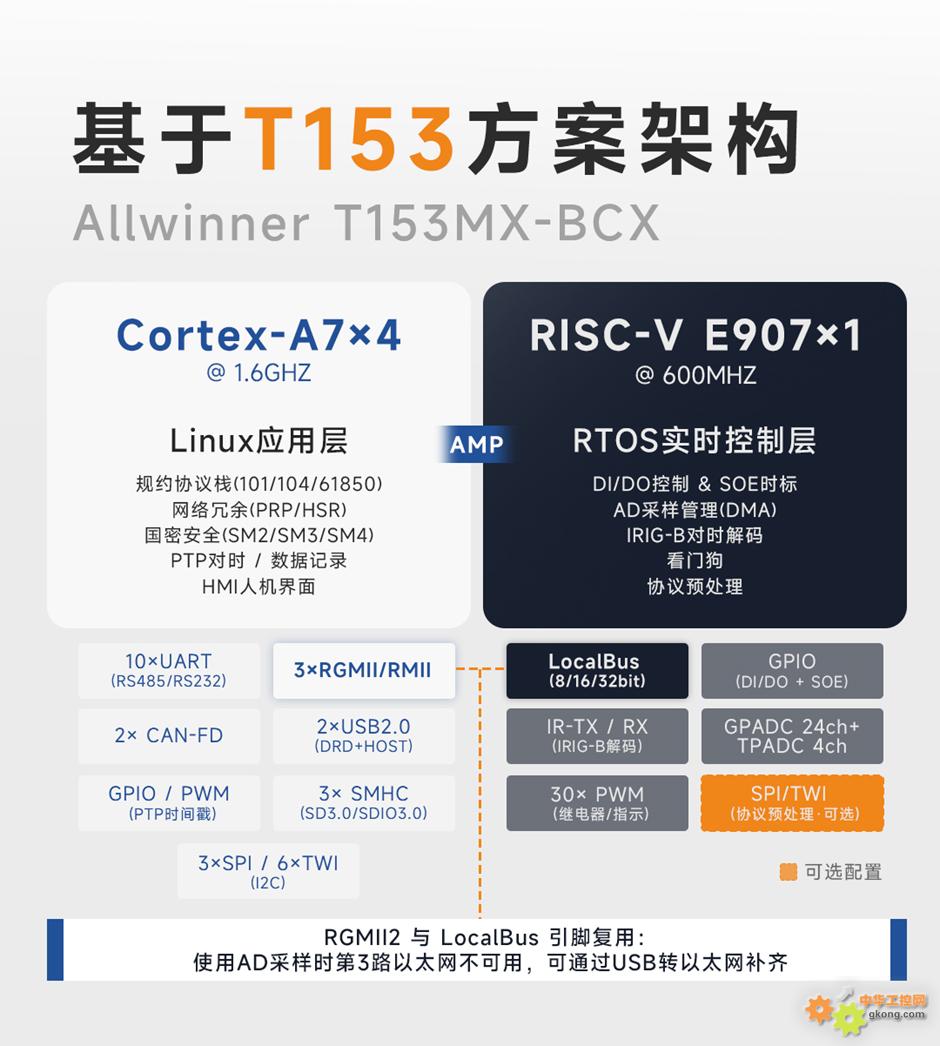

米尔基于全志T153MX-BCX处理器的DTU/FTU方案，采用异构多核架构：4核Cortex-A7运行Linux应用层 + RISC-V E907运行RTOS实时控制层，通过AMP（Asymmetric Multiprocessing）机制实现双核协同。相比传统“ARM+FPGA”方案，免FPGA即可完成DI/DO时序控制、ADC采样和保护逻辑，显著降低硬件成本和开发复杂度。

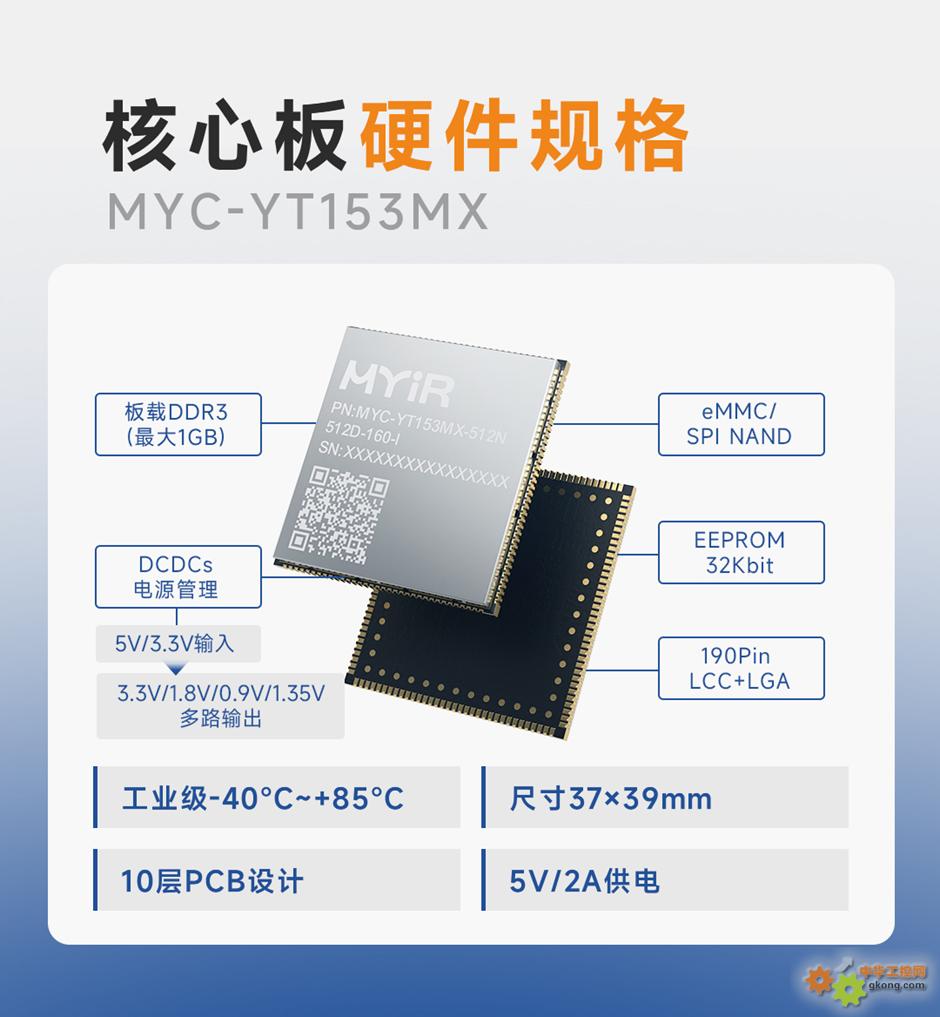

核心板硬件规格：工业级-40°C~+85°C，尺寸37×39mm，10层PCB设计，5V/2A供电。板载DDR3（最大1GB）、eMMC/SPI NAND存储、EEPROM 32Kbit，内置DCDCs电源管理（5V/3.3V输入 → 3.3V/1.8V/0.9V/1.35V多路输出），通过190-Pin LCC+LGA连接器对外引出全部接口。

三、米尔基于全志T153核心板与DTU/FTU匹配度分析

3.1 MYC-YT153核心板硬件规格

3.2 米尔T153核心板在DTU/FTU实际应用匹配

T153MX的异构多核架构在DTU/FTU场景中实现完美分工：

• A7四核（Linux应用层）：运行规约协议栈（IEC 101/104/61850）、网络冗余协议（PRP/HSR）、国密安全算法（SM2/SM3/SM4）、PTP对时、数据记录、HMI人机界面。合计算力约12000 DMIPS。
• E907实时核（RTOS实时层）：承担DI/DO控制及SOE时标、AD采样管理（DMA）、IRIG-B对时解码、看门狗、协议预处理。中断延迟<10个时钟周期，确定性响应。

两者通过AMP机制通信，应用层算力充裕，实时层确定性响应，无需外挂FPGA或额外MCU。

逐一对照DTU/FTU产品的每个功能需求，验证MYC-YT153MX核心板硬件资源支撑：

DTU/FTU功能需求	功能说明	核心板对应资源	资源规格	匹配
主站通信	连接调度主站，传输遥测/遥信/遥控数据	RGMII以太网	3路原生以太网，按需灵活配置	✅
本地维护口	现场调试接入	RGMII以太网	3路原生以太网，按需灵活配置	✅
DI/DO时序控制	开关量输入/输出，快速响应（§6 功能要求）	E907 + GPIO	微秒级响应	✅
SOE时标	事件顺序记录，新国标要求分辨率≤2ms（§8.1.4.3）	E907 + GPIO	RTOS实时核中断延迟<10时钟周期，微秒级打时标	✅
AD采样	模拟量采集（电压/电流）	LocalBus 或 GPADC 24ch	LocalBus 16位@150MHz/32位@100MHz；GPADC 24ch	✅
IRIG-B对时	北斗/GPS对时信号解码	E907 + IR_RX/IR_TX	4路接收+1路发送	✅
规约协议栈	IEC 101/104/61850通信协议	A7四核 Linux	≈12000 DMIPS	✅
国密加密	SM2/SM3/SM4（第5章 信息安全）	硬件国密加速引擎	SM2/SM3/SM4硬件加速	✅
安全启动	ROM→U-Boot→Kernel全链路可信启动	T153安全启动链路	全链路支持	✅
继电器/指示灯	输出控制与状态指示	30×PWM	30路PWM输出	✅
串行通信	RS485/RS232接入	10×UART	10路UART	✅
CAN通信	配电总线通信	2×CAN-FD	2路CAN-FD	✅
边缘计算	故障录波分析、小电流接地检测等（§6.2.2 故障处理功能）	A7四核 Linux	4核并行，算力充裕	✅
国产化认证	国网2026年底95%国产化率要求	YT153已完成认证	国产芯片认证报告可提交	✅
工业级宽温	户外终端C2级-40~+70°C（§7.1.1.1 表1），T153余量+15°C	T153MX工业级	-40°C~+85°C（覆盖C2，上限富余15°C）	✅

⚠ 引脚复用说明：T153的第3路以太网MAC（RGMII2）与LocalBus总线共享引脚资源。使用AD采样（LocalBus接ADC）时，第3路以太网不可用，可通过USB 2.0转以太网芯片补齐。实际选型时先明确产品需要几路网口、要不要外部ADC，再选择对应的配置模式。

四、4个选型核心问题

问题1：能不能省掉FPGA？

GB/T 35732-2025要求DTU/FTU具备DI/DO时序控制、ADC采样、保护逻辑等功能，但未规定实现方式。当前主流方案采用“ARM+FPGA”架构，FPGA芯片及配套电路使单台BOM增加50-80元，年出货10万台的厂家仅FPGA一项年增成本500-800万元。对于中低端DTU/FTU（二遥/准三遥、4-8回路），FPGA资源利用率通常不足30%。

T153提供免FPGA替代路径：LocalBus直连ADC + E907实时核处理DI/DO和保护逻辑。LocalBus（16位@150MHz或32位@100MHz）直接连接外部ADC，E907确定性中断响应（<10个时钟周期）承担实时逻辑。

对比项	传统ARM+FPGA方案	T153免FPGA方案
FPGA芯片成本	约20-40元/颗	0
FPGA配套电路	约10-20元	0
单台BOM节省	—	约50-80元
开发周期	约2-3人月	约1-2人月
适用场景	高端DTU（16回路以上）	中低端DTU/FTU（4-8回路）

问题2：新标准怎么过？国产化认证有没有？

过去主流老平台虽然支持以太网，但原生仅2路。拓展3路时需外挂交换芯片（BOM+15-25元）。更关键的是非国产芯片，无法提供国产化认证报告，在国网95%国产化率要求下将无法通过整机送检，米尔MYC-YT153核心板已完成国产化认证。

需求	GB/T 35732-2025要求	T153方案
通信接口	以太网通信（§6.2.3）	3路原生以太网MAC
国密SM4	必须支持（第5章 信息安全）	硬件加速引擎
可信启动	安全启动链路	全链路支持
国产化认证	国网95%目标	已完成认证

问题3：多网口灵活配置怎么实现？

配网DTU/FTU实际部署中，部分地区有南向下行采集、北向上送主站、本地运维三网口同时在线的需求。但并非所有产品都需要三网口——二遥型、准三遥型往往双网口就够。选型时要看的不是“最多几路”，而是“能不能按需组合”。

T153原生3路以太网MAC，但第3路（RGMII2）与LocalBus引脚复用——这看似是限制，实际上通过灵活配置可以覆盖全部场景：

场景需求	网口配置	ADC采样	额外成本
只要三网口，不需AD	RGMII0+1+2 全开	不使用Local Bus	零额外成本
双网口 + AD采样	RGMII0+1	Local Bus直连ADC	零额外成本
三网口 + AD采样都要	RGMII0+1 + USB转以太网	Local Bus直连ADC	USB转以太网芯片（约8-10元）

选型建议：先明确产品需要几路网口、要不要外部ADC采样，再选配置模式。T153的优势不在于“多”，在于同一颗芯片能覆盖从二遥到三遥的全部组合，不用换平台。

问题4：边缘计算算力够不够？

GB/T 35732-2025在§6.2（馈线终端/站所终端）中对终端功能提出明确要求，包括故障录波、小电流接地检测等边缘计算能力。T153采用4×A7@1.6GHz + E907@600MHz异构多核架构，A7合计约12000 DMIPS，4核并行算力充裕；E907确定性响应不受Linux调度影响，保护逻辑无需FPGA。

总结

米尔MYC-YT153MX核心板可全面满足DTU/FTU终端全部功能需求，基于同一硬件平台，通过三种配置模式实现从二遥至三遥全系列产品定义的覆盖。T153产品定位明确：聚焦中低端DTU/FTU核心市场；高端16回路及以上复杂保护场景仍建议采用FPGA方案。在规模效应显著、利润空间有限的市场格局下，省BOM、过标准、有认证、灵活配置——四项能力的组合，构成新国标框架下配电终端的首选核心板解决方案。
