模拟量采集模块在PLC控制系统中的应用
收藏本文     查看收藏
关键词:
可编程控制器,简称PLC(Programmable logic Controller),
数据采集,RS-232/485总线,信号隔离,A/D转换,RS-485串行通信,工业自动化远程监控

Analog to Digital Converter , RS-485 serial communications, data acquisition, I/O remote monitoring

工业生产过程当中,有许多连续变化的量,如温度、压力、流量、液位和速度等都是模拟量。为了使可编程控制器处理模拟量,必须实现模拟量(Analog)和数字量(Digital)之间的A/D转换及D/A转换。PLC厂家都生产配套的A/D和D/A转换模块,使可编程控制器用于模拟量控制。并且在实际工作环境中,PLC系统往往输出的模拟量电流或电压信号很弱(mV或mA级),而且普遍带负载能力低。直接用来监控远程的执行设备,往往会因为长距离的传输造成信号的衰减、失真,有时还会因其它外界信号干扰而造成信号出错,影响整个系统的正常运行。这就需要我们要求对热电阻、热电偶等温度信号和电流电压等信号进行采集,由数字量输出口通过RS485串行接口使用标准通讯协议将数据传送给PLC。

产品概述:
WJ21产品实现传感器和主机之间的信号采集,用来检测模拟信号。WJ21系列产品可应用在 RS-232/485总线工业自动化控制系统,4-20mA / 0-5V信号测量、监测和控制,0-75mV,0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
产品包括电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信。每个串口最多可接255只 WJ21系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。
WJ21系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。
WJ21系列产品按工业标准设计、制造,信号输入 / 输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45℃~+85℃。
뉜ʑ>

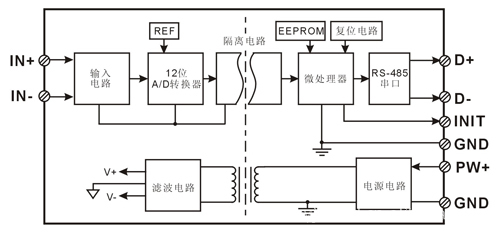

产品原理结构图:


结束语:
总之,A/D转换及D/A转换在PLC控制系统中起着十分重要的作用。随着PLC应用领域的不断拓宽,模拟量采集模块ADC.,DAC会有更大的发展,产品的品种会更丰富、规格更齐全, 会更好地适应各种工业控制场合的需求, 作为自动化控制的重要组成部分,将在工业控制领域发挥越来越大的作用.
