一、产品简介：

   TY—ZNZLG4000 是多路电源智能型直流列柜监控系统。该系统由综合参数检测设备和彩色触摸屏监控主机构成。系统可以监控电源主路和支路的电压、电流、开关状态以及各路用电量。该系统是直流列柜最理想的监控配套设备，同时也能满足多路电源及开关状态信号的监控要求。本系统以嵌入式系统设计技术和方法，充分考虑系统集成商的实际需求，设计了功能强大的应用软件。不仅实现了各路电压、电流、开关状况检测的基本要求，还具有各路用电量计量，历史参数、故障判别、参数越限情况检查、运行参数最大最小值识别、报警处理等检测、显示、判别、记录、查询、报警等功能。系统用LCD彩色触摸屏实现模拟运行图显示、数据列表分类显示等多种方式供客户全面了解供电电源节点线路关系、开关运行状态，当前瞬时参数、计量累计、限值情况及开关变位时刻等信息，直观而又方便。

本系统非常人性化地为用户设计了：系统检测路数配置、各路参数差异性配置、传感器参数补偿、安装中的支路预留和运行过程进行的维护设置等实用功能。各环节的需求变化可以通过软件功能，修改相应配置来适应客户要求变动和硬件设计差异。该功能为列柜生厂商的设计、生产、安装、调试、维护全流程各阶段带来了极大的方便。系统预留标准协议的通讯接口与上位机连接，该接口可以满足企业全局智能化信息化管理需要。本装置具有独立的系统监控功能，也适用于数据中心传统配电柜、智能大厦供配电监控的技术改造。

二、组成及功能

    TY—ZNZLG4000 智能型直流列柜监控系统由两部分组成。一部分是完成现场主路和支路多参数信号采集器（TY-ZNZLG4000/B ），另一部分是嵌入了应用程序的7英寸彩色TFT LCD屏监控主机（ TY—ZNZLG4000/A），两部件间通过内部RS485总线连接。如此的结构使电源列柜信号电缆接线在柜内就近完成， 工艺简单、便捷。显示屏在前面板嵌入式安装，机柜面板整体感强，设备美观，柜体到面板信息传输接线非常简单。

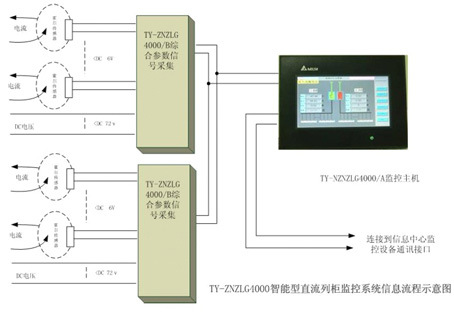

 2.1  系统结构及信息流示意如下图示：

2.2           功能简介：

2.2.1  监控主机（TY-ZNZLG4000/A）

管理下级设备综合参数信息汇集、判断、显示、报警与计量。按照协议完成相关参数向上位机的传输。显示模拟运行图、信号分类管理、参数配置、故障判别，越限判别、变位提示及记录、电量累计及统计、历史档案。完善的人机交互功能可以直观查看电压、电流、开关状态以及各路用电量。具有和上位机通讯的RS485接口，

2.2.2  综合参数信息检测部件（TY-ZNZLG4000/B）

该部件具有全参数检测功能，每部件可以检测24路信号电压、电流、开关状态、各路用电量，各参数通过系统内部总线送达监控主站。一个系统可以配置多达15个相同的TY-ZNZLG4000/B设备，可以适应不同列柜主路和支路的特殊需求。每一个部件均可以通过监控主机设置：主支路的数量、主支路供电接线方式、预留或进入维护回路等。

三、主要性能及参数

3.1 监控主机（TY-ZNZLG4000/A）

l        外形尺寸： 215mm X 161mm X 51.2mm

（开孔尺寸：196.9mmX142.9mm）

l        工作电压：DC +24V（-10% ~ +15%），功耗：4.0W

l        面板防水等级： IP65

l        安规认证：CE

l        重量：約820g

l        触摸显示屏指标： 7" TFT LCD（65535色）  800 x 480 pixels

显示范围： 154.08 x 85.92mm

l        通讯接口：COM2，COM3  RS485，波特率9600～38400bps

3.2  综合参数采集单元（TY-ZNZLG4000/B ）

l        外形尺寸：195mm X 110 mm X 60mm

l        工作电压：DC ＋24～ ＋56V

l        重量：500g

l        额定功率（48V工作电压）： 5W

l        检测总路数：24路，各路可据需要配置为主路和支路。

l        输入电压：-48～-７2V

l        输入电流：经霍尔传感器输出 ４V～5V

l        每路可检测直流电压、电流、开关状态和变位以及各支路用电量。

l        参数设置：各路参数额定量程以及相关参数可设置。

l        系统可配置15个TY-ZNZLG4000/B设备以便满足列柜特殊需求，

l        通讯接口：RS485 ，波特率 9600～38400bps
