项目背景
由于GPS、北斗的定位和授时系统的准确性和开放性，因此在电力系统中的应用非常广泛，爱陆通5G/4G工业路由器可以用于故障定位、故障录波、状态确定、电机励磁和调速、功角测量等。在保护方面已用于电力系统的失步保护、线路的电流纵差保护等，还用于电网的综合自动化系统、继电保护装置的同步精确对时。GPS、北斗接收器能够送出非常精确的时间信息。
定位功能在配送电线路巡检中的应用能够有效地提高人工巡检的效率，使得巡检工作真实、准确、高效、完整

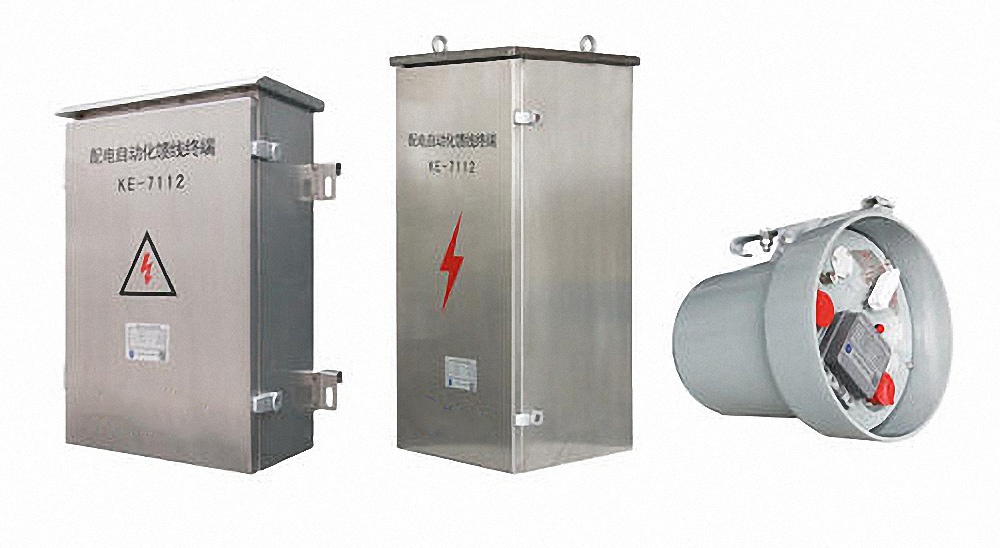

方案结构

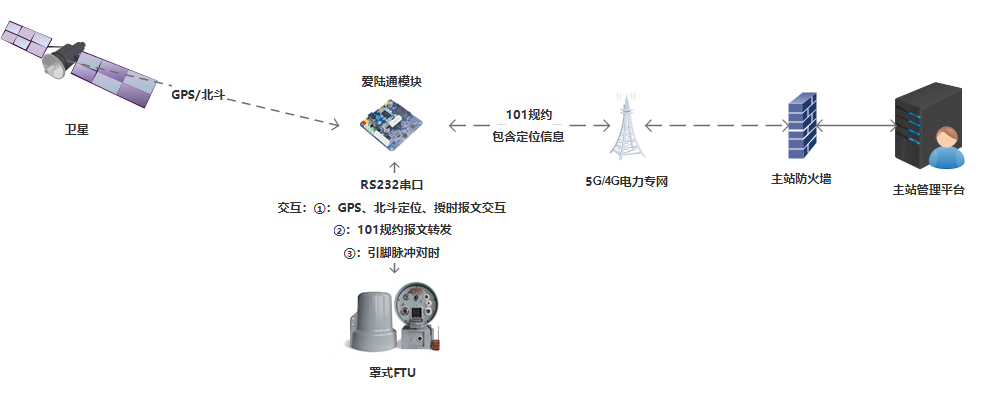

方案结构图：罩式FTU，串口101，授时定位方案
爱陆通5G/4G工业路由器模块：
对上（主站）通过5G/4G电力专网与主站通信
对下（FTU串口终端）通过RS232串口连接，进行数据收发
定位授时：获取经纬度及时间，通过串口交互传给FTU：
1.FTU获取到时间后进行对时
2.FTU获取经纬度转成101规约通过模块上报主站

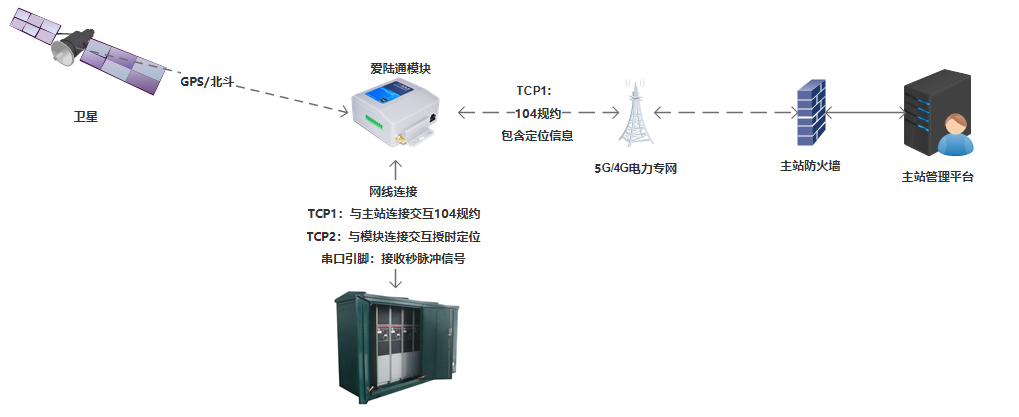

方案结构图：箱式DTU，网口104，授时定位方案
爱陆通5G/4G工业路由器模块：
对上（主站）通过5G/4G电力专网与主站通信
对下（DTU网口终端）通过网口连接，进行数据交互。其中终端有两条TCP连接：
TCP1：跟主站连接交互104规约
TCP2：跟模块建立连接交互授时定位协议
1.DTU获取时间后进行对时
2.DTU获取经纬度后转成104规约，从TCP1通道上传给主站
授时定位工作原理
1.爱陆通5G/4G工业路由器上的定位芯片搜寻GPS、北斗卫星获取实时经纬度和时间。
2.FTU、DTU通过串口或者网口交互定位、授时协议的报文，使FTU、DTU获取到经纬度、时间。
3.FTU、DTU获取到时间报文后，会对自身自行对时，并将经纬度转成101、104规约通过模块上传到主站。
4.并通过爱陆通秒脉冲引脚进一步实现高精度对时。
实现功能：FTU高精度对时及定位
爱陆通工业无线路由器

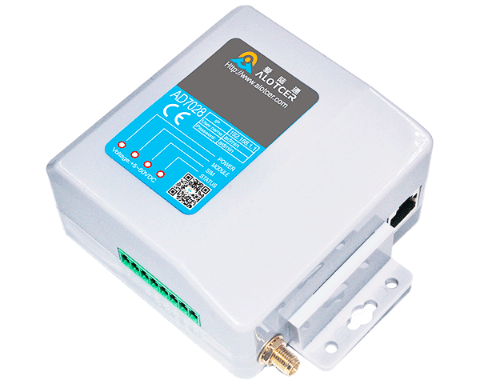

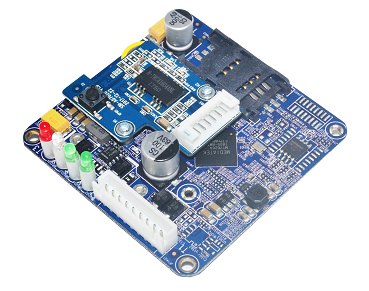

爱陆通5G/4G工业路由器AD7028（电力罩式FTU专用）
► 支持SA/NSA双模5G，提供4G/5G全网通高速网络服务
► 电力级软硬件品质，电力罩式FTU专用，满足罩式FTU104网口转4G/5G创新应用
► 单网口、双串口、双卡双待、GPS/北斗授时定位，秒脉冲对时、Lora等丰富硬件接口
► 支持电力101、104、南网/国网硬件加密、电力公专一体1.4/1.8GHz专网
► 支持原始配置参数自定义，包括设备名称、型号，恢复出厂后不丢失
► 电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机
► 产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
► 满足5~60VDC宽压，-40~+80ºC抗寒耐高温、防干扰，24小时全天候运行
爱陆通5G/4G工业路由器单口AD7028（电力特供）
► 支持SA/NSA双模5G，提供4G/5G全网通高速网络服务
► 单网口，双串口、双卡双待、GPS/北斗授时定位，秒脉冲对时、Lora等
► 支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网
► 支持原始配置参数自定义，包括设备名称、型号，恢复出厂后不丢失
► 支持爱陆通远程运维云，能直接网络穿透远程访问客户自己的网口或串口终端设备
► 支持爱陆通设备管理平台，可远程对设备进行查看、配置、升级等运维工作，10K+容量
► 电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机
► 产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
► 满足5~60VDC宽压，-40~+80ºC抗寒耐高温、防干扰，24小时全天候运行
