厂家SMT过炉治具铝合金合成石贴片载具夹具 详细介绍

2025-11-05 08:28:39　 0 次浏览

SMT过炉治具 FPC功能测试治具 ICT测试治具厂家

SMT过炉治具具体用途：

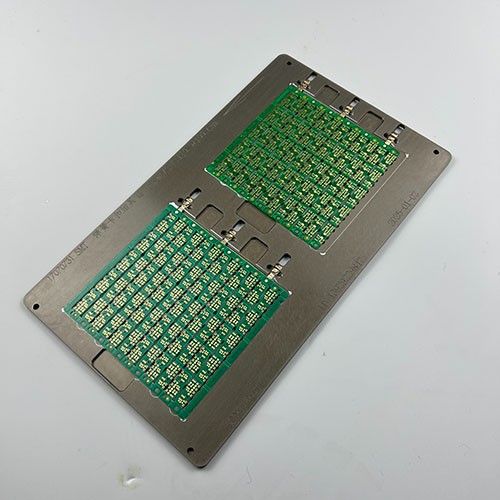

SMT过炉治具：可同时用于各类PCB即FPC软板，模块板贴片和过回流焊炉使用，做到刷锡膏和贴片、过炉一条龙解决方案 产品品质：贴片托盘使用于板子厚度薄、支撑薄形PCB或软性电路板，可用于不规则外型的PCB如没有工艺边和需要回流焊过炉的无法支撑的PCB，贴片托盘是CNC精雕设备加工钻孔定位精密 ，采用合成石材料与铝合金材料，不易变形和耐高温美观长久耐用。

SMT过炉治具具制作原理：

一种SMT过炉治具，包括工作台、治具、印刷机、盖板、连接杆、螺纹套、电机和支板，工作台上表面两侧均固接有支架，支架中部固接有印刷机，工作台内部一侧开设有限位槽，工作台内部另一侧开设有通孔，工作台内部摆放有治具，治具正面与背面分别均匀估计有三个磁铁块，盖板两侧均固接有金属挂钩，盖板上表面开设有若干矩形孔，盖板通过金属挂钩和磁铁块相互配合与治具相互连接，治具下表面四角处均固接有万向轮，治具一侧固接有三个支杆，支杆一端通过转轴与滚轮转动连接，治具另一侧通过固定螺母固接有连接杆，连接杆贯穿通孔固接有螺纹套，螺纹套内部螺纹连接有螺纹杆，工作台一侧固接有支板，支板上表面固接有电机支架，电机支架上表面中部固接有电机，电机动力输出端与螺纹杆一端转动连接。

路登FPC功能测试冶具特点：

1、FPC功能测试治具采用防静电电木框架，托板由精密轴和精密轴承定位，***测试点的 ，另外测试治具还可以根据需要增加各种开关和指示灯。

2、采用连杆升降结构，操作方便，同时还可以选用手动，气动下压的功能测试治具。

3、针板可设计成上升式，上下植针。

4、FPC测试治具采用进口探针和防静电材料，能够很好的消除测试的干扰性，以***测试的准确性。

5、测试治具盒可向上掀起，各种连接器及 组件均可放入测试治具盒中，方便取舍，维修快捷。
