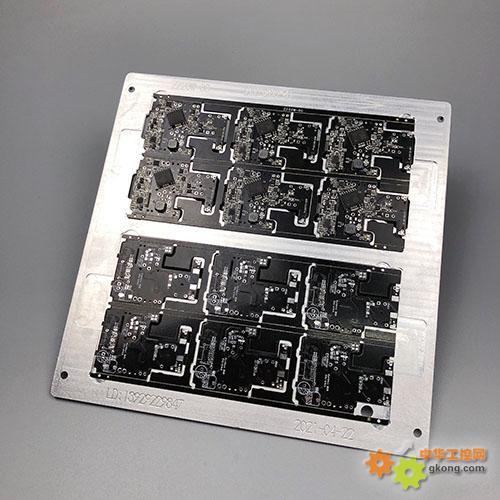

SMT合成石PCBA过炉治具是一种用于表面贴装技术(SMT)回流焊工艺的专用工具，主要用于支撑和保护印刷电路板组件(PCBA)在高温焊接过程中不变形、不损坏。

主要功能

PCB支撑固定：防止薄型或大尺寸PCB在高温下变形

元件保护：避免精密元件(如BGA、QFN等)在过炉时移位或损坏

热隔离：保护敏感元件免受过高温度影响

工艺稳定性：确保焊接过程的一致性

材料特性

耐高温：可承受260-300°C的持续高温

低热膨胀：热膨胀系数(CTE)接近PCB材料，减少热应力

绝缘性能：防止电路短路

机械强度：保持结构稳定性

轻量化：便于操作和自动化处理

常见类型

通用型治具：适用于标准PCB尺寸和元件布局

定制化治具：针对特定产品设计的专用治具

模块化治具：可组合调整的多功能治具

带屏蔽功能治具：集成电磁屏蔽设计

设计要点

厚度选择：通常3-5mm，根据PCB尺寸和元件高度确定

开孔设计：

避开焊接点位

为大型元件提供足够空间

考虑热风流动

定位结构：

边缘定位柱

光学定位标志

真空吸附孔(可选)

热管理设计：

热隔离区域

热传导控制

使用注意事项

定期检查治具的平整度和尺寸稳定性

避免机械冲击和刮擦

清洁时使用专用工具和溶剂

注意存储环境(防潮、防尘)

记录使用次数，及时更换老化治具
