超密引脚QFN隔锡难题：0.1mm薄壁不锈钢隔片设计全解析
摘要
随着通信、工控及汽车电子向高性能、小型化发展，Quad Flat No-Lead (QFN) 封装因其优异的电气和热性能被广泛应用。然而，其腹侧的超密引脚（引脚间距常为0.4mm-0.5mm）对传统波峰焊工艺构成了巨大挑战，连锡（短路）已成为首要且高发的缺陷。本文深入剖析了QFN波峰焊连锡的根源，并全面解析了一种高难度的解决方案——0.1mm超薄精密不锈钢隔锡片的设计理念、材料选择、加工工艺及应用实效。该方案通过极致的物理隔离，成功解决了微间距下的熔融焊料毛细效应难题，将QFN的波峰焊直通率提升至99.5%以上。
一、 QFN波峰焊：为何是“地狱级”难度？
QFN的波峰焊难题并非单一因素造成，而是其结构与焊接物理共同作用的必然结果：
- “隐藏”的焊盘与毛细作用：QFN引脚位于封装体底部侧面，焊接时，熔融焊料会沿着引脚侧壁向上爬升。当引脚间距（Pitch）小至0.4mm时，两个相邻引脚之间的缝隙形成了完美的“毛细管”，焊料在表面张力驱动下极易桥接。
- 焊盘非共面性（Coplanarity）：PCB和元件本身的微小翘曲或焊膏印刷厚度的差异，会导致个别焊盘更容易先接触锡波并吸附更多焊料，成为连锡的起点。
- 焊料剥离波峰时的动态不稳定：PCB脱离波峰时，焊点处于固液混合态。对于密集引脚，焊料回落的动力学过程极其复杂，任何振动或参数波动都可能导致锡桥冻结在引脚之间。
- 传统手段全部失效：优化工艺参数窗口极窄；助焊剂稍多即易溅射造成污染，稍少则润湿不良；盗锡焊盘（Solder Thieving Pad）在如此密的间距下无处安放。物理隔离成为了唯一可行且可靠的路径。
二、 0.1mm隔锡片：设计理念与核心挑战
设计理念：在QFN元件体的正下方、引脚焊盘之间，插入一片极薄的金属屏障。该屏障在焊接过程中物理性阻挡熔融焊料在各个焊盘之间的横向流动，从而从根本上杜绝毛细桥接现象。
为何是0.1mm？——核心挑战在于极致精度：
- 间距极限（Pitch Limit）：对于0.4mm pitch的QFN，其引脚宽度和间隙通常各约0.2mm。隔片必须能插入间隙中，其厚度必须远小于间隙宽度，0.1mm是兼顾结构强度与可插入性的极限尺寸。
- 干扰规避：隔片不能触碰元器件本体，以免造成应力损伤或抬升；更不能接触焊盘，影响上锡。0.1mm的厚度足以提供必要的隔离强度，同时其顶端可以加工出更薄的楔形引导头，便于插入。
- 热力学影响最小化：过厚的隔片会充当“散热器”，导致局部温度下降，引发冷焊或虚焊。0.1mm的超薄设计能最大限度地减少热干扰，确保焊点质量。
三、 材料选择：为何是特殊处理的不锈钢？
材料是决定此方案成败的基石，必须满足严苛的综合性能要求：
| 性能要求 |
推荐材料 |
原因解析 |
| 高强度与刚性 |
304或316不锈钢 |
0.1mm厚度下，材料必须有足够的抗弯曲强度，在反复插拔和热循环中不变形。不锈钢的屈服强度远高于钛合金或铜合金。 |
| 耐高温氧化 |
不锈钢 |
持续接触260°C以上的液态焊锡，材料不能氧化、起皮或锈蚀，否则污染物会掉入锡炉，影响焊点质量。 |
| 抗焊料侵蚀 |
不锈钢 |
液态锡对许多金属有强烈的溶解性（如铜）。不锈钢中的铬、镍元素能形成致密氧化层，有效抵抗SnAgCu焊料的侵蚀。 |
| 不沾锡性 |
表面镀镍或特氟龙涂层 |
关键中的关键。必须保证隔片表面绝对不沾锡，否则隔片本身会成为连锡的桥梁。通常采用电解镀镍（光亮镍） 或喷涂超薄特氟龙工艺，实现完美的焊料剥离效果。 |
四、 精密设计与制造：毫米世界里的微雕艺术
- 3D建模与仿真：
- 基于QFN元件和PCB的精确STEP模型进行设计，确保隔片形状与元件底部轮廓共形贴合。
- 使用热力学仿真软件分析隔片对周边焊点热过程的影响，优化其形状和布局。
- 精密加工工艺：
- 超精密激光切割/微冲压：采用紫外激光器进行切割，热影响区极小，能保证切口光滑无毛刺，这是防止挂锡的前提。
- 特种焊接/精密弯曲：隔片通常需要与治具底座连接，需采用激光焊或电子束焊等精密焊接技术，确保定位准确和无变形弯曲。
- 表面处理：镀镍需均匀、致密；特氟龙涂层需超薄且附着牢固，能通过百次以上的高温焊接考验。
- 集成与调试：

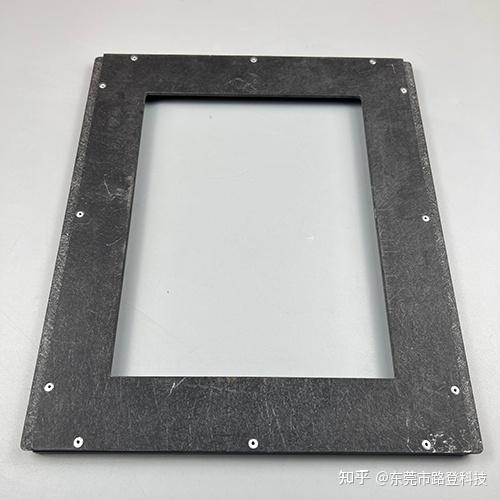

- 隔片被集成在专用波峰焊治具上，其高度和位置需可微调（通常借助千分尺），以实现与PCB板底的精准对位（通常间隙控制在0.05mm-0.1mm）。
- 安装时需在高倍显微镜下进行，确保每一片隔片都精准对准目标缝隙。
|
