工控产品-WB系列温湿度变送器-

产品介绍：

WB系列传感器是我公司生产的温湿度测量产品之一。通过4-20mA标准电流或是0-5VDC/0-10VDC标准电压信号实现温湿度的综合检测。本系列产品适用于工业、农业、医疗、科研和楼宇的室内温度的测量

特点

●湿敏元件为法国Humirel公司的HS1101湿敏电容经过温度补偿和非线性补偿。

●温度进口温敏元件Pt1000用于温度测量。

●方便快捷的墙面安装。

技术参数

测温范围：-20～+80℃；

测湿范围：0～100%RH；

测温精度：±0.3℃（25℃±3℃）；

测湿精度：±3%RH（30%～80%RH）；

输出信号：4-20mA；

工作温度：0～+50℃；

存储温度：-25～+85℃（无水凝结）；

应用环境：空气或中性气体；

供电电源电流输出时15～30 VDC；

供电电源电压输出时9～30 VDC；

最大负载电阻： 500 欧姆（20～30 VDC供电时）； 250 欧姆（15～20 VDC供电时）。

长期工作稳定性：年变化量最大0.1％。

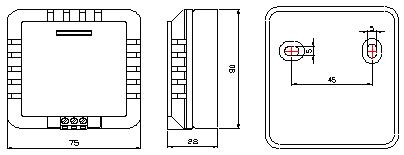

外形尺寸

接线方式

V+为电源正； V+为电源正；

T为温度信号； T为温度电流信号回线。

V-为电源负； H为湿度电流信号回线；

H为湿度信号

安装

安装螺钉孔位置如图所示。

第一步，拔下接线端子插头，打开上盖，将底盖通过螺钉固定于墙面。

第二步，扣上上盖并推到底部直至听到“咔嗒”一声。

第三步，按照PCB板上的标示或接线图的指示接线。

第四步，插上接线端子插头并索紧两侧螺钉。

注意

接线工作必须由专业技术人员来完成。接线过程中必须切断电源。

安装方向必须与图中方向一致，传感器不可以倒置！否则会影响测量精度。

避免传感器与极性溶剂接触。
