工控产品-YML、MF隔膜压力表-YML、MF

YM系列隔膜压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高听液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。
隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。

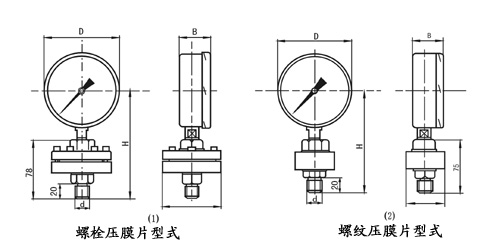

外形尺寸：

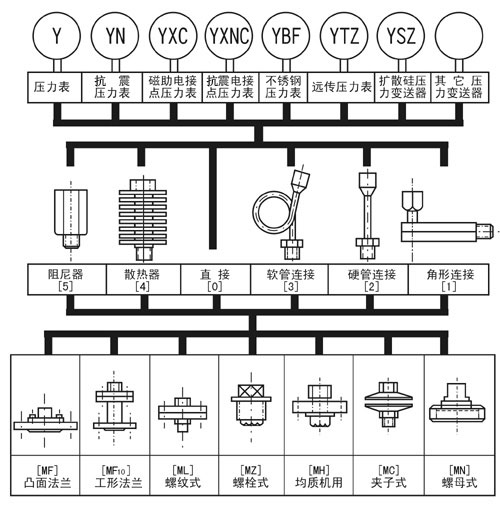

选型标示：

□－－－选配压力表型号
□－－－隔膜膈离器型式
L－螺纹式（≤60MPa)
F－法兰式(≤25MPa)
F10－工字形法兰式(≤4MPa)
C－夹子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均质机用(10～60MPa)
□－－－连接的代号
0）直接（被测介质温度＜80℃）
1）角形（被测介质温度＜150℃）
2）硬管（被测介质温度＜200℃）
3）软管（1米.2米.4米.6米）
4）散热器（被测介质温度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗尔合金、钽片、氟塑料
□－－－测量范围
□－－－法兰标准代号

□ML螺纹式隔离器型式
仪表型式

外形尺寸

	型号	D	B	H	直径		d
	型号	D	B	H	0.1～2.5MPa	4～25MPa	d
螺栓压膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
螺栓压膜片式	Y150-ML	150	48	179	96	92
螺纹压膜片式	Y100-ML	100	42	147	78	48
螺纹压膜片式	Y150-ML	150	48	177	78	48

□HG20592～20614－97标准（本厂常用法兰标准）

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
25	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
32	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
40	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
50	1～2.5	165	125	99	20	Φ18
