产品编号： 61217402816
产品名称： PT90
规 格： 背隙度：5～10
产品备注： 详细说明请浏览“下载中心”里的产品说明书或联系我们。
产品类别： Golden Sky行星减速机

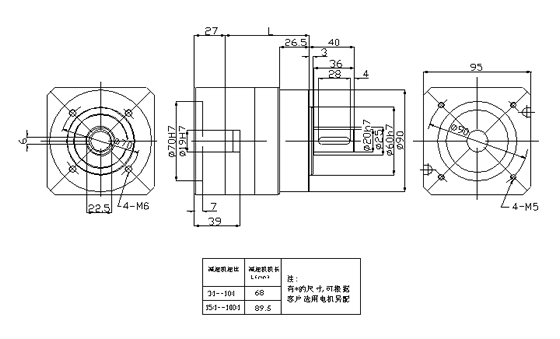

PT 90 外形图
PT 90系列性能表（表1）
|
型
号
|
减
速
比 |
工作寿命5000小时 |
工作寿命10000小时 |
最大
扭矩
Nm
Tpeak |
转动惯量
kg-
cm2
J |
抗扭
刚度
Nm/
arc
-min
|
重
量
Kg
|
背隙
arc-
min
(Max) |
|
单位：Nm 符号：Tr |
单位：Nm 符号：Tr |
|
1000
rpm |
2000
rpm |
3000
rpm |
1000
rpm |
2000
rpm |
3000
rpm |
|
PT90-003 |
3:1 |
51 |
48 |
42 |
48 |
43 |
36 |
160 |
1.41 |
4.7 |
3 |
5 |
|
PT90-004 |
4:1 |
70 |
64 |
60 |
68 |
60 |
52 |
150 |
1.15 |
4.8 |
3 |
5 |
|
PT90-005 |
5:1 |
70 |
64 |
60 |
68 |
60 |
52 |
150 |
1.01 |
4.8 |
3 |
5 |
|
PT90-010 |
10:1 |
60 |
50 |
42 |
55 |
48 |
40 |
150 |
0.76 |
4.7 |
3 |
5 |
|
PT90-015 |
15:1 |
95 |
88 |
80 |
90 |
74 |
60 |
160 |
1.15 |
4.7 |
3.6 |
10 |
|
PT90-020 |
20:1 |
120 |
102 |
88 |
105 |
90 |
76 |
160 |
1.09 |
4.8 |
3.6 |
10 |
|
PT90-025 |
25:1 |
120 |
102 |
88 |
105 |
90 |
76 |
160 |
1.07 |
4.8 |
3.6 |
10 |
|
PT90-030 |
30:1 |
120 |
102 |
88 |
105 |
90 |
76 |
100 |
0.95 |
4.8 |
3.6 |
10 |
|
PT90-040 |
40:1 |
92 |
86 |
78 |
84 |
70 |
58 |
160 |
0.84 |
4.7 |
3.6 |
10 |
|
PT90-050 |
50:1 |
90 |
82 |
78 |
80 |
68 |
56 |
160 |
0.78 |
4.7 |
3.6 |
10 |
|
PT90-100 |
100;1 |
76 |
66 |
58 |
68 |
58 |
46 |
160 |
0.76 |
4.4 |
3.6 |
10 |
|
注：（1）减速比是精确的。
（2）Tr表示在指定的寿命期限内在指定的转速时的额定扭矩。
（3）J表示减速机的转动惯量，从输入轴处测定（包括齿轮、输出轴等）。
（4）3:1至10:1减速机传送效率为89%；15:1至100:1减速机传送效率为84%。
（5）目前常备速比：3:1、4:1、5:1、8:1、10:1、15:1、20:1、25;1、30:1、40:1、50:1、100:1。
|
|
PT 90径向负载表（表2） 单位：X(mm)、n(rpm)、Fr(N) |
|
|
x |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
|
n |
Fr |
|
50 |
1797 |
1493 |
1277 |
1116 |
991 |
891 |
809 |
741 |
684 |
|
100 |
1426 |
1185 |
1014 |
886 |
786 |
707 |
642 |
588 |
543 |
|
250 |
1050 |
873 |
747
|
652
|
579 |
521 |
473 |
433 |
400 |
| 500
|
834 |
693 |
593 |
518 |
460 |
413 |
375 |
344 |
317 |
|
1000 |
662 |
550 |
470 |
411 |
365 |
328 |
298 |
273 |
252 |
|
|
x |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
|
n |
Fr |
|
50 |
635 |
592 |
555 |
522 |
493 |
467 |
443 |
422 |
403 |
|
100 |
504 |
470 |
440 |
414 |
391 |
370 |
352 |
335 |
320 |
|
250 |
371 |
346 |
324 |
305 |
288 |
273 |
259 |
247 |
235 |
|
500 |
294 |
275 |
257 |
242 |
229 |
216 |
206 |
196 |
187 |
|
1000 |
233 |
218 |
204 |
192 |
181 |
172 |
163 |
155 |
148 |
|
轴向负载表(表3) |
|
N(rpm) |
Fa(N) |
|
50 |
3250 |
|
100 |
2508 |
|
250 |
1696 |
|
500 |
1425 |
|
1000 |
954 |
注：
（1）上述(表2)表示轴向力Fa=0时的许可径向力，(表3)表示径向力Fr=0时的许可轴向力，当即有径向力又有轴向力时，(表2)表示当量许可负载力P，这时可用公式P=0.56Fr+2Fa对实际径向力和实际轴向力进行验算。
（2）上述三表内的数据的解释权，属于本公司，并保留产品更新时的数据变更权利，数据变更时恕不另行通知。
