OPT232TLS—2480元
RS-232/TTL/光纤转换器（单模）
一、用途
波仕电子的OPT232TLS（单模）型RS-232/TTL/光纤转换器用于实现RS-232电平、TTL电平的光纤传输、是世界上最小的单模串口/光纤转换器。OPT232TLS具有RS-232接口以及TTL接线端子，电源接线端子，可以在苛刻的条件下实现光纤通信。
二、硬件安装
OPT232TLS型RS-232/TTL/光纤转换器（单模）的外形为DB-25/DB-25转接盒大小，其中DB-25(孔座)一端为RS-232电平，另外一端为一对ST光纤接头。上侧面有TTL电平的接线端子、下侧面有5V电源接线端子。
OPT232TLS的DB-25孔端可以通过标准的DB25针/DB9孔转接线（产品配套赠送）外插计算机的DB-9针RS-232口，或者直接外插DB-25针的RS-232口（针座）、只用到RXD-2、TXD-3、GND-5三个信号线。TTL电平的引脚位于产品上侧面，如下面的产品图所示。TTL引脚共3个接线端子，中间一个为GND地线，左右两侧分别为收发信号线，注意图示的TTL信号的接收、发送流向。
OPT232TLS通过跳线设置来选择是接RS-232还是TTL。跳线位于TTL接线端子的旁边。接RS-232口时跳线靠RS-232口侧短接。接TTL时跳线靠光纤侧短接。
OPT系列光纤转换器使用时发送器ST头通过光纤接对方的接收器ST头。外接5V电源要求4.5 V到5.5V，随产品配套免费提供电源，产品功耗小于100mA。波仕电子配套提供各种光纤以及接头。
三、性能特点
波仕电子的OPT232TLS光纤转换器速率0—115.2Kbps。均无需任何软件初始化设置！确保适合所有软件及串口光纤接口!
|
光纤接口 |
ST（可选FC、SC） |
|
传输介质 |
双单模光纤 |
|
通信
方式 |
标准RS-232电平、TTL电平 |
|
速率：0—115.2Kbps |
|
光波长 |
1310nm（单模） |
|
电气接口 |
接线端子、DB-25 |
|
尺寸及
重量 |
DB-25/25转接头大小、90克 |
|
|
17*55*75mm、 |
|
传输距离 |
40Km（单模） |
|
适用光纤 |
50/125、62.5/125、100/140um |
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422/光纤转换器
无源RS-232/光纤转换器为波士电子发明，是世界上体积最小的RS-232/光纤转换器。波士光纤转换器拥有系列专利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要优点: |
1.OPT232[S]-9只需要RXD、TXD、GND即可无须供电 2.OPT232[S]-9是世界上最小的RS-232/光纤转换器
3.OPT485、OPT485S为RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款无须任何设置的CAN/光纤转换器 |
用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书（.pdf格式文件）
RS-232/RS-485/RS-422口通用转光纤
| OPT485L1 |
单纤RS-232/485/422/光纤转换器 |
单模多模通用 |
单纤双向、SC头 |
5V供电 |

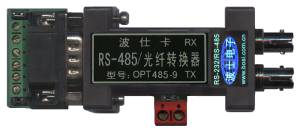

| OPT485-9 |
