工控产品-WB1915/1916电池巡检仪-WB1915/1916

产品介绍：

WB1915/1916电池巡检仪的主要功能是检测蓄电池组的单体电池电压和电池组两端的总电压，主要应用于发电厂、变电站或其他行业中的直流屏内蓄电池组的电压监视。其内部测量电路采用高精度A/D完成各节电池电压的检测，每个测量端口均采用光电隔离器与内部核心电路进行隔离，并且各电池电压输入端口都串接了保护电阻，保证了电池巡检仪良好的安全性及测量数据的高精度；电池巡检仪最多可测量24节电池，单体电池类型分2V、6V、12V；采用RS485通信接口输出数据，可直接上后台或与直流屏厂家的监控模块相连（如与爱默生等厂家的监控模块连接）。

一、产品的基本特性如下：

◆ 检测单体电池电压、电池组端总电压、电池充放电电流、电池柜环境温度；

◆ 可检测的电池节数：每个单元最多可监测24节电池，多台巡检仪并机可以实现108节及220节电池的监测，电池按实际只数设定并接线，如19只时只需完成BAT1-至BAT19+接线；

◆ 电池巡检仪内部与电池端接线处串接了一个保护电阻，可以防止接线短路造成的危害，接线时请特别注意电池正负；

◆ 接线方式：全部采用插拔端子接线，方便用户接线和后期的产品维护；

◆ 通讯灵活：同时兼容电力系统MODBUS-RTU通讯协议与艾默生监控（ASC-Ⅱ码）通讯协议，通过拨码开关进行选择。

二、产品安装尺寸（巡检仪高度为36mm）

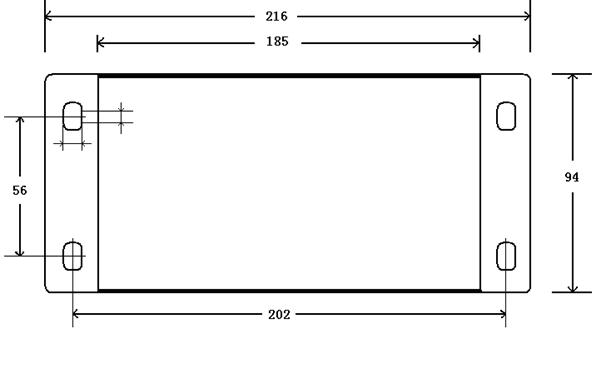

电池巡检仪安装尺寸图

电池巡检仪接线图

三、主要技术指标

1．检测电池数：24节；

2．检测电压范围：-15V ～ +15V；

3．测量误差：0.1%(满量程)；

4．供电电源：90 ～ 360VDC或85 ～ 265VAC；

5．通信方式：RS485串行通讯，

Modbus-RTU协议：奇校验、1位停止位；

艾默生监控协议：无校验、1停止位)；

6．通信波特率：2400、4800、9600、19200bps，可以通过拨码开关设置；

7．产品功耗：＜1.5W (包括配套的霍尔传感器和温度传感器)；

8．隔离耐压：电源与输出之间：1500VDC，电源与输入之间，1500VDC/Min；输入与输出之间：1000VDC；

9．响应时间：巡检一周的时间为2.4S(100mS检测一节电池)；

10．工作温度：-20℃ ～ +70℃；

11．工作相对湿度：10%RH ～ 90%RH；

12．无故障工作时间：＞100000小时；

13．总线保护功能：可承受400W的瞬时脉冲电压；

14．机械尺寸：216mm × 96mm × 36mm；

15．产品重量：大约0.62Kg

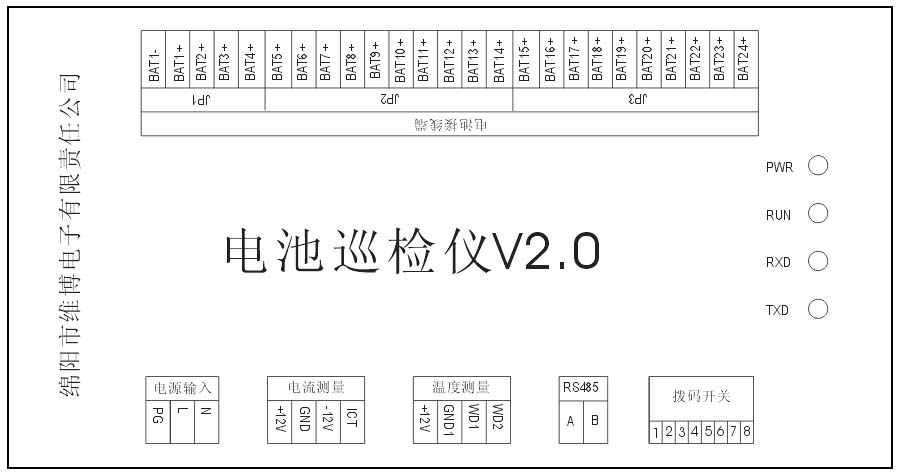

四、接线端子位置及定义
