三、通信平台
水司调度中心、各水厂、各职能部门之间数据通信在局域网内完成；水厂与调度中心之间一般租用或铺设光纤。
四、水厂远程测控终端的功能特点、产品结构及使用要求。
1、水厂远程测控终端的功能特点：
◆ 采集进厂流量、蓄水池水位、清水池水位、出厂压力、出厂流量、出厂水质、安防报警等信息；可采集每台泵的出水压力、出水流量。
◆ 采集每台加压水泵启停状态、运行时间、工作电流、工作电压、电能等电参数。
◆ 采集配电室设备的开关状态、总电能等。
◆ 监视水厂大门、制水车间、泵房等重要区域的图像。
◆ 支持加压泵组控制柜手动控制、自动控制、远程控泵组设备的启停，控制模式可切换。
◆ 电流过大、水位过低、压力过高、控制柜保护、配电故障、闲人进入状况发生时，立即上报告警信息。
◆ 支持局域网有线通信，支持GPRS、短消息无线通信。
◆ 存储、显示、查询水厂监测数据及工作参数。
◆ 支持就地、远程测控设备维护。
2、产品结构
水厂需要监控的项目多，依据被监测内容，终端可分为：加压泵组远程测控终端、配电远程监测终端、进厂水量监测终端、视频监控终端。这些终端依据现场情况也可以合并成一个综合终端。
3、加压泵组远程测控终端设备配置表
|
序号 |
部件名称 |
数量 |
备注 |
|
|
数据服务器 |
1 |
RS485-RJ45 |
|
|
主控制器 |
1 |
DATA-7201 采集水池水位、出厂压力、流量等 |
|
|
分控制器01 |
4 |
DATA-7201 以4台加压泵为例 |
|
|
分控制器02 |
1 |
DATA-7201 采集水质等信息 |
|
|
控制变压器 |
1 |
380VAC/220VAC |
|
|
电压变送器 |
4 |
三相、单相；标准信号输出 |
|
|
电流变送器 |
4 |
三相、单相；标准信号输出 |
|
|
信号继电器 |
8 |
12VDC供电 |
|
|
中间继电器 |
8 |
220VAC供电 |
|
|
开关电源 |
1 |
220VAC/12VDC |
|
|
备用电池 |
1 |
7Ah/12VDC |
|
|
转换开关 |
5 |
两位控制按钮 |
|
|
空开及端子 |
1 |
10A |
|
|
串口信号转换模块 |
N |
依据采集的串口仪表进行配置 |
|
|
各种避雷器 |
N |
依据安装使用环境进行配置 |
|
|
金属机柜 |
1 |
|
4、加压泵组远程测控终端工作原理示意图
5、 加压泵组远程测控终端注意事项
◆ 该终端安装在水厂加压水泵启动电气室。
◆ 水厂建有局域网，终端安装地方有网络接点。
◆ 确定水位、压力等变送器信号输出类型，确定流量仪表的厂家、型号、信号输出类型。
◆ 确定水泵启动类型，确定水泵控制模式。
◆ 阀门与泵的联动控制由水泵启动控制柜完成。
6、其它测控终端

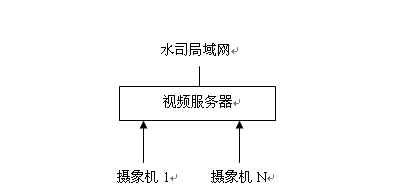

◆ 如果水厂的信号采集点比较集中，布线方便，可将配电远程测控终端、进水量远程监测终端、视频监控终端设备统一设置在加压泵组远程测控终端内。
◆ 如果水厂的信号采集点比较分散，布线困难，配电远程测控终端、进厂水量远程监测终端、视频监控终端设备应独立安装。分别接入水厂局域网。
7、其它测控终端的原理图如下：

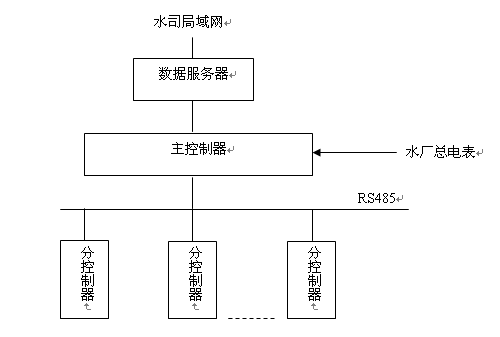

◆ 配电室远程测控终端工作原理示意图
说明：依据监测的开关量的数量配置分控制器的数量。

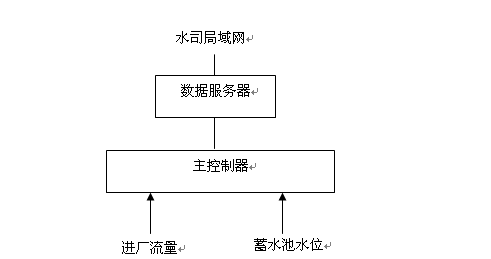

◆ 进厂水量远程监测终端工作原理示意图
五、水厂监控中心
水厂监控中心计算机通过水司局域网监控水厂内测控设备。
1、水厂监控中心主要功能
◆ 远程监测所辖水源井的工作情况、安防情况，远程控制所辖水源井水泵的启停；
◆ 在线监测水厂内加压泵组设备的工作情况，控制加压泵组的启停。
◆ 在线监测水厂内蓄水池水位、清水池水位；进厂原水流量；出厂清水流量和压力。
◆ 在线监测出厂水的浊度、PH值、余氯等水质指标，录入其它水质信息。
◆ 在线监测大门、制水车间等重要场所的图像。
◆ 生成各种报表及数据曲线。
3、水厂监控中心配置
|
水厂监控中心 |
客户端计算机 |
3 |
联想商用 |
|
交换机 |
1 |
100M H3C |
|
不间断UPS电源 |
1 |
1000VA |
|
操作系统软件 |
3 |
Windows XP |
六、水司调度中心
水司调度中心可监测整个城市供水管网的压力及流量；监测水司
所有水源井、水厂、加压泵站设备的工作情况；存储查询所有监测
及操作信息；指挥各水厂科学供水。
1、水司调度中心硬件网络结构
2、水司生产调度中心软件结构
生产调度软件采用B/S结构或B/S+C/S结构，软件在调度中心服
务器上运行，使用者通过水司局域网浏览并进行操作；工种不同、
职位不同，所授予的使用权限就不同。
3、调度中心配置
|
安装位置 |
设备、软件名称 |
数量 |
备注 |
|
水司调度中心 |
服务器 |
2 |
1台通信、1台数据 |
|
客户端计算机 |
2 |
联想商业 |
|
交换机 |
1 |
1G H3C |
|
路由器 |
1 |
100M H3C |
|
硬件防火墙 |
1 |
100M H3C |
|
不间断UPS电源 |
1 |
3000VA |
|
标准机柜 |
1 |
19吋 2000mm |
|
数据库软件 |
1 |
SQL Server 2000 |
|
服务器操作系统软件 |
2 |
Windows 2003 Server |
|
客户端操作系统软件 |
2 |
Windows XP |
|
水司生产调度系统软件 |
2 |
DATA-SD01 |
注：该系统所需设备及软件依据每个水司具体需求而定
