一、用途
波仕电子的OPT35EXL双纤串口光纤中继转换器用于：1、与波仕OPT485L串口光纤转换器配合实现RS-232或者RS-485、RS-422的光纤通信的中继，也就是延长串口光纤通信距离 2、与波仕OPT485L配合实现串口光纤多机通信，就是将多个RS-232或者RS-485、RS-422接口接入同一个光纤通信网 3、OPT35EXL还可以实现一路RS-232/485/422到两路光纤的转换。
波仕OPT35EXL是世界上最小的双纤串口光纤中继转换器。由于采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。
二、硬件安装

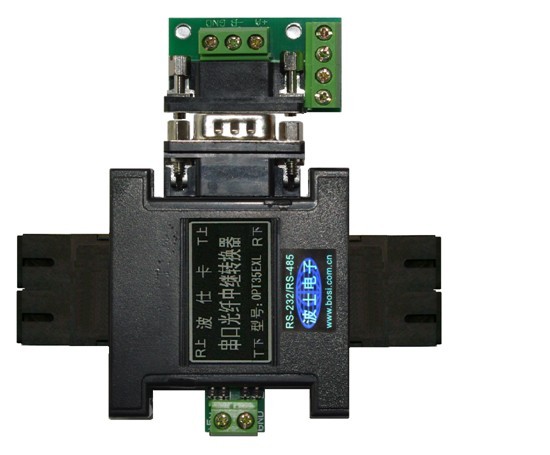

波仕OPT35EXL光纤中继转换器的外形为DB-25/DB-25转接盒大小，使用2对SC光纤接头，产品中间有一个DB-9针座和5V电源接线端子。OPT35EXL的DB-9针座为RS-232、RS-485、RS-422通用口。作RS-232口时，只有2-RXD、3-TXD、5-GND三线，DB-9针座引脚同计算机的RS-232口。产品需要外接直流5V(±0.5V)电源（功耗<150mA），配套提供。
OPT35EXL光纤中继转换器的光纤接收（R）和光纤发送器（T）见产品标签，注意分上、下方向。使用时发送器头通过光纤接对方的接收器头。注意保持光纤头的清洁，如果不连接时请一定用相配套的橡皮塞子盖住。波仕电子可以另外配套提供各种长度的光纤。
三、性能特点
波仕电子的OPT35EXL光纤中继转换器最高速率115.2Kbps、通信距离最远每边40Km（单模）。均无需任何初始化设置！独有波仕零延时自动收发转换技术，确保适合所有软件!
光纤接口
|
双SC头
|
|
电气
接口
|
DB-9针RS-232/485/422
|
传输介质
|
单模、多模光纤通用
|
带接线端子
|
通信方式
|
异步RS-232、RS-485、RS-422
|
尺寸、重量
|
DB-9/DB-9、90克
|
电源
|
直流5V(±0.5V)、功耗<150mA
|
传输
距离
|
单模两头各40Km
|
光波长
|
1310nm
|
多模两头各2Km
|
四、多机通信图波仕电子的OPT485L、OPT35EXL可以在同一光纤网中使用，均使用2根光纤。中间的OPT35EXL的数量不受限制。最远两头用OPT485L、OPT35EXL都可以。
注意：OPT35EXL的Tx上、Rx上接上位机方向、Tx下、Rx下接下位机方向（无J1、J2）。
OPT35EXL的光纤接头当J1、J2平时断开时分上、下位机方向。当J1、J2短接时OPT35EXL可以作为1路RS-232与2路塑料光纤的转换器，此时不区分上、下位机方向。
波仕OPT35EXL的RS-232/485/422串口端是一个DB-9针座并且带接线端子板，具有RS-232、RS-485、RS-422全部引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。作为RS-422时，T+、T—是指从OPT35EXL向外发送。注意RS-485和RS-422通信时建议要接地线（5脚）。RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。
DB-9针端的引脚分配如下（带接线端子）：
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
RS-232
|
|
RXD
|
TXD
|
|
GND
|
|
|
|
|
RS-485
|
A
|
|
|
|
GND
|
|
|
|
B
|
RS-422
|
T+
|
|
|
|
GND
|
R+
|
|
R—
|
T—
|
