一、用途
波士RS-232/RS-485转换器都可将RS-232通信距离延长至1.2Km（9600bps时）。都可以用于PC机之间、PC机与单片机之间构成远程多机通信网络。波士485D型RS-232/RS-485转换器可以用做RS-232/2路RS-485集线转换器（HUB）、也可以用作单环自愈RS-232/RS-485转换器。
——将一个RS-232转换为相互容错的2个 RS-485口，使得RS-485总线可以开叉。
——当其中一路RS-485短路时，另外一路RS-485口照样正常通信！通信更可靠。
——带负载能力加2倍！2 路半双工RS-485口可以当一个全双工RS-422使用！
——单环自愈的RS-485组网方式是由波士电子在世界上首次提出。解决了RS-485 总线断线、接线接头不牢等导致RS-485通信中断的世界性难题。
二、硬件安装
485D外形为DB-9/DB-9转接盒大小，其中DB-9 孔端直接插在9芯RS-232插座（针座）上。485D的DB-9 针引脚分配均如下（配有接线端子）：DB-9 1 2 3 4 5定义 A B GND B’ A’
三、性能说明
485D型无须供电，通信速率一般保证最高115200bps。RS-485总线一般只能够组成总线式的网络，也就是说RS-485总线是不能够开叉的，但是可以绕弯。有了1 路RS-232 转换成为2 路RS-485 的集线转换器（HUB）后，RS-485 由于有2 路输出，那么实际上就相当于将RS-485总线开叉成了2路。这就是2路星形RS-485组网。如果将开叉的两路RS-485 在远端闭合，那么就是单环自愈的RS-485组网。

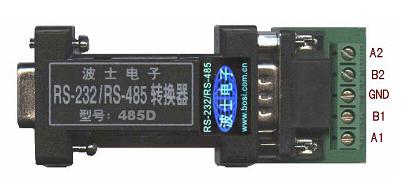

四 外形图
五、用作单环自愈的RS-232/RS-485转换器
RS-485总线一般只能够组成总线式的网络，也就是说RS-485总线可以是直线或者曲线，但是不能绕成为环形。有了485D的将1路RS-232转换成为2路 RS-485的转换功能后，RS-485的 2路输出开叉成了 2路并在远端闭合。这就是单环自愈的 RS-485 组网。如图所示。图中虽然有两根RS-485信号线（红线A和兰线B，实际上还会有一根GND 地线），但是它们实际上都是一个环路的RS-485信号，所以称为单环。自愈的特性表现为：当RS-485信号线有断线时，比如图中的红线A和兰线B中有一根断开甚至两根都断开时，任何一个下位机的RS-485的信号A仍然可以从没有断开部分的红线连接到485D的 B1或者B2。
单环自愈的 RS-485 组网方式是由波士电子在世界上首次提出。单环自愈的 RS-485 网大大增加了RS-485总线的通信可靠性。解决了RS-485总线断线、接线接头不牢等导致RS-485 通信中断的世界性难题。波士电子的另外一款产品BM2485A也具有单环自愈的RS-485 组网功能。
