工业和公用事业常用测量污水的明渠流量仪表按测量原理大体可分为堰法和测流槽两种。我公司生产的STM系列明渠流量计具有同介质非接触测量，节省场地，工作可靠，量程比宽等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。
堰式流量计的特点：结构简单，安装方便，测量精度和可靠性好；但因水头压损，需要下游较畅通。测流槽式流量计的常用测流槽有多种形式。最常用的是安装在矩形明渠的巴歇尔槽(ParshaII fIume,简称P槽)。
巴歇尔槽流量计的特点：几乎不受管壁粗糙度等条件变化的影响，测量值的长期变化小；巴歇尔槽的水头损失在非满管流仪表中属于较小的，并且几乎不必担忧固体物的沉淀和堆积；
巴歇尔槽安装注意事项：
第一步：巴歇尔槽放入明渠中，保持槽子水平，
要求：（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。
（2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。
（3)必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。
第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。
【巴歇尔槽常用流量范围】
┌───────────────────────┐
│规格(喉道宽mm)│流量范围（T/h）
├───────────────────────┤
│小型1号(b=25)│0.32～20
├───────────────────────┤
│小型2号(b=51)│0.65～50
├───────────────────────┤
│小型3号(b=76)│2.77～115
├───────────────────────┤
│小型4号(b=152)│5.40～400
├───────────────────────┤
│小型5号(b=228│9.00～900
├───────────────────────┤
│标准7号(b=300)│12.6～1500
├───────────────────────┤
│标准8号(b=450)│16.2～2250
├───────────────────────┤
│标准9号(b=600)│45.0～3000
└───────────────────────┘
巴歇尔槽材质：不锈钢；玻璃钢；PVC；聚丙烯

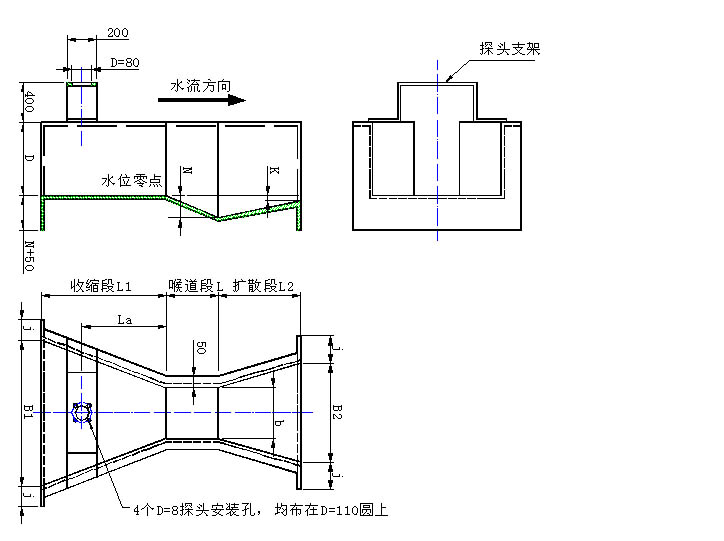

巴歇尔槽结构
巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的最大流量，从“附录一巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“附录二、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
巴歇尔槽尺寸：（摘自JJG 771-90）
|
类
别 |
序
号 |
喉道段（m） |
收缩段（m） |
扩散段（m） |
墙高
（m） |
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
|
小
型
|
1
|
0.025
|
0.076
|
0.029
|
0.167
|
0.356
|
0.237
|
0.093
|
0.203
|
0.019
|
0.23
|
|
2
|
0.051
|
0.114
|
0.043
|
0.214
|
0.406
|
0.271
|
0135
|
0.254
|
0.022
|
0.26
|
|
3
|
0.076
|
0.152
|
0.057
|
0.259
|
0.457
|
0.305
|
0.178
|
0.305
|
0.025
|
0.46
|
|
4
|
0.152
|
0.305
|
0.114
|
0.400
|
0.610
|
0.407
|
0.394
|
0.610
|
0.076
|
0.61
|
|
5
|
0.228
|
0.305
|
0.114
|
0.575
|
0.864
|
0.576
|
0.381
|
0.457
|
0.076
|
0.77
|
|
标
准
型
|
6
|
0.25
|
0.60
|
0.23
|
0.78
|
1.325
|
0.883
|
0.55
|
0.92
|
0.08
|
0.80
|
|
7
|
0.30
|
0.60
|
0.23
|
0.84
|
1.350
|
0.902
|
0.60
|
0.92
|
0.08
|
0.95
|
|
8
|
0.45
|
0.60
|
0.23
|
1.02
|
1.425
|
0.948
|
0.75
|
0.92
|
0.08
|
0.95
|
|
9
|
0.60
|
0.60
|
0.23
|
1.20
|
1.500
|
1.0
|
0.90
|
0.92
|
0.08
|
0.95
|
|
10
|
0.75
|
0.60
|
0.23
|
1.38
|
1.575
|
1.053
|
1.05
|
0.92
|
0.08
|
0.95
|
|
11
|
0.90
|
0.60
|
0.23
|
1.56
|
1.650
|
1.099
|
1.20
|
0.92
|
0.08
|
0.95
|
|
12
|
1.00
|
0.60
|
0.23
|
1.68
|
1.705
|
1.139
|
1.30
|
0.92
|
0.08
|
1.0
|
|
13
|
1.20
|
0.60
|
0.23
|
1.92
|
1.800
|
1.203
|
1.50
|
0.92
|
0.08
|
1.0
|
|
14
|
1.50
|
0.60
|
0.23
|
2.28
|
1.95
|
1.303
|
1.80
|
0.92
|
0.08
|
1.0
|
|
15
|
1.80
|
0.60
|
0.23
|
2.64
|
2.10
|
1.399
|
2.10
|
0.92
|
0.08
|
1.0
|
|
16
|
2.10
|
0.60
|
0.23
|
3.00
|
2.25
|
1.504
|
2.40
|
0.92
|
0.08
|
1.0
|
|
17
|
2.40
|
060
|
0.23
|
3.36
|
2.40
|
1.604
|
2.70
|
0.92
|
0.08
|
1.0
|
