1、GPRS阀门远程监控系统基本情况

XX公司计划在某条生产输水管线安装电动阀门并实现阀门的远程控制，使工作人员能够根据实际生产状况远程控制该电动阀门的启动、关闭、停止和阀门开度。监测现场具备市电供电条件，可以将监控设备就地安装，需要监控设备能够防潮防腐蚀。系统建设目标： 1、实时监测电动阀门的开到位、关到位状态和阀门的开度。 2、远程控制电动阀门的开启、关闭和停止；远程控制电动阀门的开度，阀门开度值可设置。 3、远程监测室外监控箱的安防状态。 4、利用多样的图形展示手段，进行实时、历史数据的展示，达到直观、清晰的效果。 5、对采集链路、通讯网络进行诊断，使工作人员可随时了解通讯及数据传输状态。 6、具备实时数据、历史数据、报警数据的查询功能；现场设备在网络中断、网速过慢时将数据缓存，待恢复后实现断点续传，确保数据完整性。

2、解决方案

2.1、系统组成

GPRS阀门远程监控系统主要由监控中心、通信平台、远程监控设备、现场计量控制设备组成。总体可分为四大部分： (1)、监控中心：硬件主要有服务器和GPRS无线数据接收机。软件主要由操作系统软件、数据库软件和电动阀门远程监控系统软件构成。 (2)、通信平台：中国移动GPRS/GSM网络（备用通道） (3)、远程监控设备：远程监控箱 (4)、现场计量控制设备：电动阀门

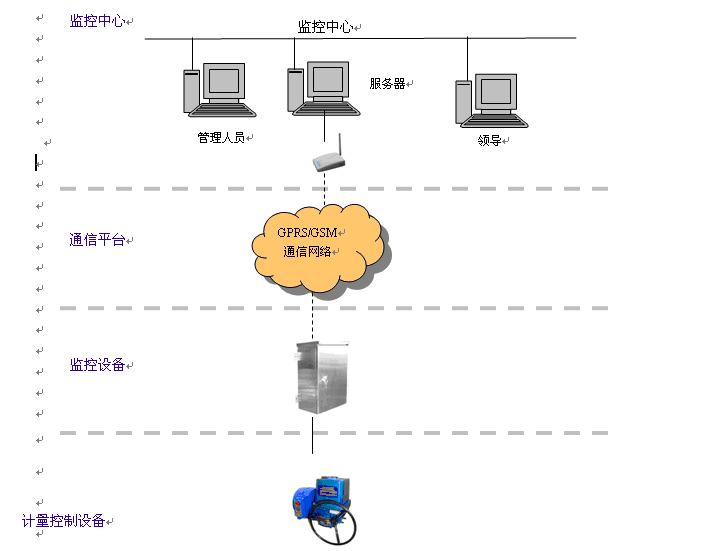

2.2、系统拓扑图

3、远程监控设备

远程监控箱是GPRS阀门远程监控系统中安装在监测现场中的核心设备，可实现对电动阀门的远程控制。监测现场的电动阀门要求具备开度信号（4~20mA）输出和开到位、关到位无源开点输出。远程监控箱介绍如下：

3.1、远程监控箱的功能特点

◆ 采集电动阀门的开到位、关到位状态。
◆ 采集电动阀门的开度状况。
◆ 就地控制电动阀门的开启、关闭和停止;就地显示阀门的开度值。
◆ 远程控制电动阀门的开启、关闭和停止。支持远程控制阀门的开度：上位机软件可设定阀门的开度值，设定好开度值后按确定按钮，可自动调节阀门到预设的位置。就地/远程模式可切换。
◆ 监控箱门被打开等状况发生时，立即上报告警信息。
◆ 存储、显示、查询监测数据及工作参数。
◆ 支持就地、远程设备维护。
◆ 监控箱预留串口流量计接口。
◆ 监控箱体及转抽全部采用不锈钢材质，以防水防潮防腐蚀。

3.2、产品类型

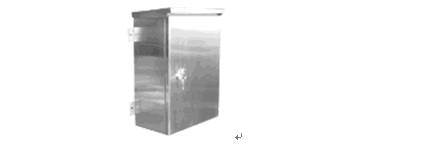

本案现场安装环境为室外安装，选用具有防水功能的DATA-9201型室外型防护箱。

3.3、远程监控箱工作原理示意图

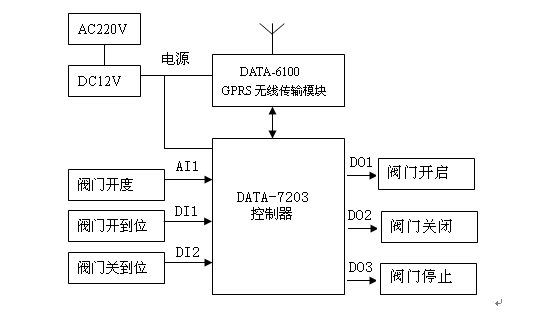

远程监控箱的工作原理示意图：

4、通信网络

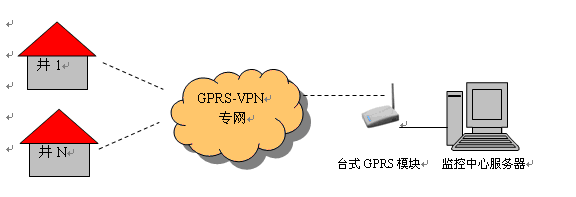

针对本项目监控点比较少的特点，选用移动专网模式组网。监控中心使用A型GPRS模块，电动阀门监控点设备使用B型GPRS模块，移动公司建一个VPN专网，提供一个APN接入点，并在A型GPRS模块和B型GPRS模块所使用的SIM卡上分别绑定固IP地址。

5、监控中心

5.1、监控中心硬件基本配置

服务器：CPU：AMD或Intel 2.0G 或更高内存：最低512M，推荐1G以上硬盘：普通硬盘 >100G GPRS：DATA-6101型GPRS数据传输模块（中心有固定IP时可不采用）

5.2、监控中心软件基本配置：

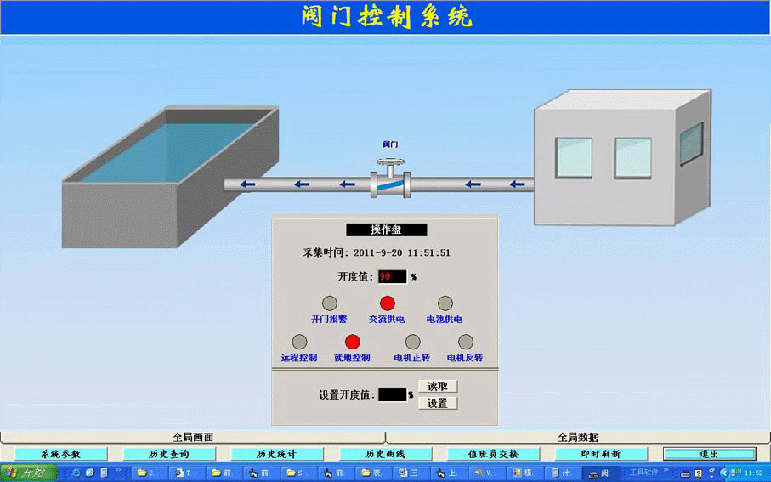

操作系统软件推荐：Windows 2003 Server with sp2 数据库软件推荐：Microsoft SQL Server 2000 电动阀门远程监控系统：通用版中心监控软件。
