一、换热站远程监测客户需求
供热监控中心对全部站点的供热数据包括流量、温度、压力等数据进行远程监控，在监控中心同时可以实现用户管理、系统报警及数据分析等功能，系统可以根据要求扩展。
二、换热站远程监测解决方案

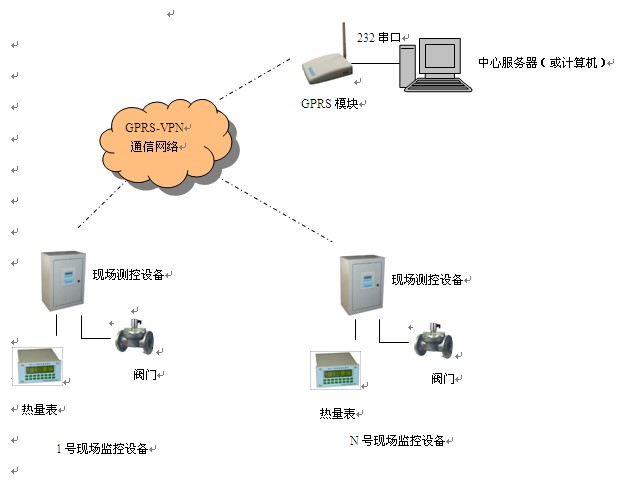

1、系统组成：本系统由监控中心、通信网络、现场监控设备、现场计量仪表及计控设备四部分组成。
监控中心：由中心服务器（或计算机）、GPRS数据传输模块（接收）、上位机监控软件等组成。
通信网络：中国移动GPRS-VPN专网。
现场监控设备：监控箱（内部配置祥见4说明）
现场计量仪表及计控设备：热量表（或流量计、传感器等）、阀门

2、中心配置
   监控中心设备主要由数据服务器（或计算机）和DATA-6101GPRS数据传输模块（台式）组成。服务器和GPRS模块之间使用串口线连接，服务器上安装操作系统软件、数据库软件、监控系统软件。
3、通信平台及设备
3.1、 GPRS数据通信简介
   GPRS 是通用分组无线业务 (General Packet Radio Service) 的英文简称，是在现有的 GSM 系统上发展出来的一种新的分组数据承载业务。GPRS的优势在于：
Ⅰ、永远在线：只要激活 GPRS 应用后，将永远保持在线，不存在掉线问题；类似于一种无线专线网络。
Ⅱ、按量计费：虽然可以保持永远在线，但不必担心费用问题；因为只有产生通信流量时才计费。她是一种面向使用的计费，计费方式更加科学合理。
Ⅲ、快速登录：全新的分组服务，无需以往长时间的拨号建立连接过程。
Ⅳ、自如切换：话音和数据业务可以切换使用，电话上网两不误。
Ⅴ、高速传输： GPRS 最高理论传输速度为 171.2kbps ，目前使用 GPRS 可以支持 40Kbps 左右的传输速率。
3.2、系统组网说明
   中国移动公司提供GPRS网络平台，建立一个VPN专网，提供一个APN接入点，并为使用的每张SIM数据卡绑定一个固定的IP地址。网络的保密性、可靠性高。本公司生产的GPRS数据传输模块可以登陆中国移动公司的GPRS-VPN专网，在网络上传输数据。监控中心使用一个GPRS数据传输模块（数据接收），每个现场监控设备中安装一个GPRS数据传输模块（数据发送），可以实现一个监控中心与多个现场监控设备的数据通信。
3.3、 GPRS运行费用
   以一个监控中心、10个现场采集传输设备构成的子站系统为例，介绍系统运行费用（数据通信费，以河北省收费标准为例，具体资费请咨询当地移动通信公司）。主站10分钟抄收1次（可以更多）现场数据。按移动公司现行资费标准：主站：50元/月（或根据实际情况选择其它）子站：20元/月每月总通信费：50+20×10=250（元）
4、现场监控设备

现场监控设备的主要配置：
4.1、DATA-6100 GPRS数据传输模块：1套产品功能：将串口接收到的数字信号，通过GPRS网络传输到中心服务器上。
DATA-7401数据采集器：1套产品功能：具备多项功能，在本系统中主要采集串口或4-20mA流量仪表的瞬时流量，自动生成累计流量；采集温度、压力等数据；同时具备8位数码显示，可现场察看。
其它配件（开关电源、空开、插座、接线端子等）：1套
金属防护箱：1套

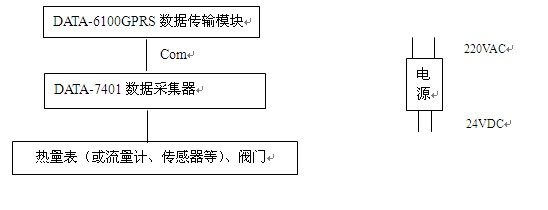

4.2、现场设备原理示意图

5、换热站远程监测系统功能
⑴、主动问询功能：监控中心主动问询获取各监控站被监控的数据（包括流量、温度、压力、等）。
⑵、报警功能：通信中断等故障出现时，监控中心有报警显示。
⑶、显示功能：显示器的界面上显示当时各监控站的主要数据。
⑷、数据存储功能：服务器上的数据库中存储所有历史记录。
⑸、数据查询功能：监控中心可以查询任意时间段每个监控站被监控的数据。
⑹、曲线报表功能：所有存储数据可以自动生成分析曲线和报表。
⑺、远程维护功能：前端设备的采集和通信模块具备远程参数设置和维护功能。
⑻、拓展功能：系统可自由增减监控站的数量。通过增添设备，系统可增加其它功能。
6、系统特点
⑴、可靠性高：系统及产品均为工业级设计，具有高可靠性。
⑵、性能稳定：采集和通信设备具有良好的自恢复功能，保证系统稳定运行。
⑶、性价比高：系统功能多，前端设备可以远程维护，系统维护费用低。 ⑷、技术先进：数据采集采用国际标准协议，通信采用网络通信技术，国内先进水平。
7、其它技术指标请参阅本公司技术手册。
