【产品特点】
l 模块化结构设计，可方便地实现输出功能组态；
l 低功耗设计，高输入阻抗的信号输入方案；
l 完善的输入输出保护功能，可靠性高；
l 简洁的接线方案，成套设计、现场安装方便；
l 具备电量查看功能；
l 可定制任意电参数的显示组合。
【技术指标】
|
准确度等级 |
电压、电流：0.2级；有功功率、无功功率、功率因数：0.5级；频率：0.1级 |
|
开关量输出 |
可实现超限报警，上下限报警由同一继电器输出，触电容量AC250V/2A、DC30V/2A |
|
模拟量输出 |
可实现变送输出，规格DC0~10mA、0~20mA，0.5级，负载电阻≤500Ω |
|
通讯方式 |
RS-485串行通讯，标准MODBUS_RTU通讯协议，波特率1200bps~19200bps可设置 |
|
电磁兼容 |
静电放电抗扰度：4级（GB/T17626.2）；电快速瞬变脉冲群抗扰度：2级（GB/T17626.4）；浪涌（冲击）抗扰度；4级（GB/T17626.5） |
|
安全特性 |
绝缘强度：输入、输出、辅助电源之间AC 2.5kV，1min；绝缘电阻：＞100MΩ |
|
工作环境温度 |
-10℃~+55℃ |
|
储存温度 |
-25℃~+75℃ |
【应用领域】
广泛应用于MNS、GGD、GCS、GCK、Artu、Blokset、等低压柜型，同时可用于中置柜、六氟化硫柜等高压柜。
选型表
|
型 号 |
可选外形代号 (单位：mm) |
可选辅助功能 |
显示方式 |
测量参数
（可查看参数） |
|
1
（96×96） |
3
（72×72） |
5
（120×120） |
报警
输出 |
变送
输出 |
RS485
通讯 |
LED |
|
WBZ523□-1□-UIF |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
U、I、F |
|
WBZ523□-2/3□-UIF |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3U、3I、F |
|
WBZ523□-1□-UIP |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
U、I、P（Q、F） |
|
WBZ523□-2/3□-UIP |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3U、3I、3P（Q、F） |
|
WBZ523□-1□-PQC |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
P、Q、COSΦ
（U、I、F） |
|
WBZ523□-2/3□-PQC |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3P、3Q、3COSΦ
（3U、3I、F） |
|
…… |
|
|
|
|
|
|
|
|
注：辅助功能下的数字表示该项功能可提供的路数，显示方式LED下的数字表示LED的排数。

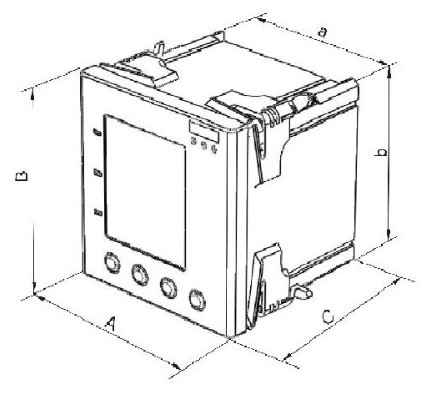

外形图
外形及安装尺寸
|
外形代号 |
面板尺寸（宽A×高B×深C）
单位：mm |
壳体尺寸（宽a×高b）
单位：mm |
开孔尺寸（宽×高）
单位：mm |
|
1 |
96×96×90 |
90×90 |
92×92 |
|
2 |
96×48×90 |
90×44 |
92×45 |
|
3 |
72×72×90 |
66×66 |
68×68 |
|
4 |
48×48×90 |
44×44 |
45×45 |
|
5 |
120×120×90 |
112×112 |
116×116 |
Ø 订货：须写明产品名称、型号、规格（包括测量网络、互感器变比、被测量的标称值、显示方式、辅助功能等
信息）和数量；用户应对工作电源作出说明或默认为AC 220V，否则就是不完整的。
Ø 例1：多功能表、外形96×96、三相四线制、三排LED显示、电压220V直接接入，外附电流互感器100A/5A、
带4路模拟量变送输出，工作电源110V、数量200台。
标记：多功能表 WBD5231-3B4、AC220V、100A/5A、工作电源AC 110V、200台。
Ø 例2：多功能表、外形96×96、三相三线制、段式LCD显示、外附电压互感器 10kV/100V、电流互感器100A/5A、
带4路继电器报警输出、工作电源220V、数量100台。
标记：多功能表WBD5101-3K4、10kV/100V 、100A/5A 、100台。
Ø 例3：多功能谐波表、外形120×120、三相四线制、点阵LCD显示、外附电压互感器 10kV/100V、电流互感器
100A/5A、带2路继电器报警输出和2路模拟量变送输出、工作电源220V、数量10台。
标记：多功能谐波表WBD5005-3K2B2-X、10kV/100V、10kA/5A、10台。
