2012新款！
超高速光隔RS-232/485转换器
---支持0-500Kbps、三向隔离！
一、用途
波仕超高速光隔RS-232/RS-485转换器（G485HA）用于实现RS-232与RS-485之间的光电隔离转换。目前世界上只有波仕电子能够在DB-9/DB-9转接盒大小内实现RS-232与RS-485的三向隔离转换，而且速率高达500Kbps！
2012新款的G485HA比上一代产品改进了：1、最高速率增加到500Kbps；2、增加了RS-232——外接电源——RS-485三向隔离；3、隔离电压增加到了5000V。4、温度范围最低到-40℃！
二、硬件安装
G485HA的外形为DB-9(孔)/DB-9(针)大小。G485HA的DB-9孔端可以直接外插DB-9针RS-232口。G485HA的另外一端为DB-9针，并且配有可以插拔的接线端子。
PC机RS-232串行口的DB-9芯连接器引脚分配如下：2-RXD(收),3-TXD(发),5-GND(地)。
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号即可，加上独有的内部零延时自动收发转换技术，确保适合所有软件！
四、性能说明
G485HA型超高速RS-232/RS-485转换器的隔离电压5000V，通信速率保证最高500Kbps。G485HA的工作温度范围可达到—40℃到+80℃。
注意本产品的特色：G485HA的两端——DB-9孔端的所有RS-232信号（包括RXD、TXD、GND）与DB-9针端的所有RS-485信号（包括A、B、GND）之间是隔离的，而且任何一端与中间的5V供电电源也是隔离的，也就是说是三向隔离的，每边的隔离电压均为2500V。G485HA需外接5V供电（电压4.5至5.5V，功耗小于50mA），产品配套有微型开关稳压电源。
G485HA用难以想象的高集成度实现了近乎完美的性能：1、通信速率0-500Kbps，2、5000V高速光电隔离，3、RS-232——5V供电电源——RS-485三向隔离，4、具有双向对外驱动能力，4、内置600W抗雷击浪涌保护器。G485HA的双向对外驱动能力表现为：RS-232端可以外接并且驱动各种无源（及有源）的用户仪表RS-232口、波仕RS-232/485转换器等，RS-485端可以对外输出5V 200mA隔离电源（5脚）。

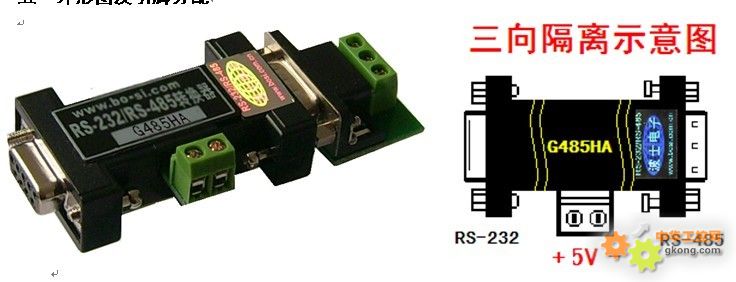

五 外形图及引脚分配
G485HA的DB-9针引脚分配如下（配有接线端子）：
|
DB-9针 |
1 |
2 |
3 |
（4） |
（5） |
|
定义 |
A |
B |
GND |
（GND） |
（+5V输出） |
仅仅在115.2Kbps以上通信时，需要在A-B之间加终端电阻。
2012新款！
超高速光隔RS-232/422转换器
---支持0-500Kbps、三向隔离！
一、用途
波仕超高速光隔RS-232/RS-422转换器（G422HA）用于实现RS-232与RS-422之间的光电隔离转换。目前世界上只有波仕电子能够在DB-9/DB-9转接盒大小内实现RS-232与RS-422的三向隔离转换，而且速率高达500Kbps！
2012新款的G422HA比上一代产品改进了：1、最高速率增加到500Kbps；2、增加了RS-232——外接电源——RS-422三向隔离；3、隔离电压增加到了5000V；4、温度范围最低到-40℃！
二、硬件安装
G422HA的外形为DB-9(孔)/DB-9(针)大小。G422HA的DB-9孔端可以直接外插DB-9针RS-232口。G422HA的另外一端为DB-9针，并且配有可以插拔的接线端子。
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号即可，加上独有的内部零延时自动收发转换技术，确保适合所有软件！
四、性能说明
G422HA型超高速RS-232/RS-422转换器的隔离电压5000V，通信速率保证最高500Kbps。G422HA的工作温度范围可达到—40℃到+80℃。
注意本产品的特色：G422HA的两端——DB-9孔端的所有RS-232信号（包括RXD、TXD、GND）与DB-9针端的所有RS-422信号之间是隔离的，而且任何一端与中间的5V供电电源也是隔离的，也就是说是三向隔离的，每边的隔离电压均为2500V。G422HA需外接5V供电（电压4.5至5.5V，功耗小于50mA），产品配套有微型开关稳压电源。
G422HA用难以想象的高集成度实现了近乎完美的性能：1、通信速率0-500Kbps，2、5000V高速光电隔离，3、RS-232——5V供电电源——RS-422三向隔离，4、具有双向对外驱动能力，4、内置600W抗雷击浪涌保护器。G422HA的双向对外驱动能力表现为：RS-232端可以外接并且驱动各种无源（及有源）的用户仪表RS-232口、波仕RS-232/485转换器等。

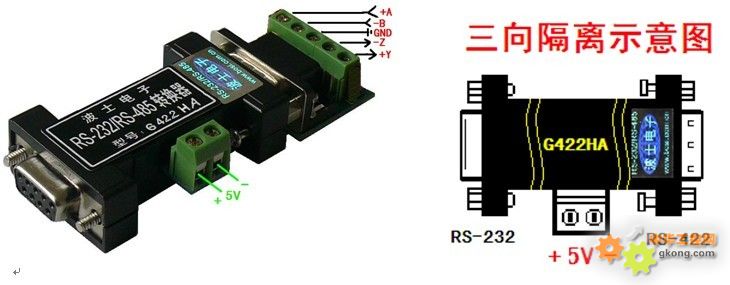

五 外形图及引脚分配
G422HA的DB-9针引脚分配如下（配有接线端子）：
|
DB-9针 |
1 |
2 |
3 |
4 |
5 |
|
定义 |
+Y（发+） |
—Z（发—） |
GND |
—B（收—） |
+A（收+） |
仅仅在115.2Kbps以上通信时，需要在A-B之间加终端电阻。
