| 波士转换器七大绝招： |
 ·波士独有的单环自愈RS-232/RS-485组网转换器！
·独有波士智能终端负载技术，确保互带128个节点！
·高达95%的波士窃电技术，确保传输1800米以上！
·通信只用到RXD、TXD、GND，无须RTS、DTR！
·内置600W抗雷击保护器和15000V抗静电保护器！
·独有零延时自动收发转换技术，确保适合所有软件!
·先进的自动唤醒技术，工作寿命大大增加！
·独有波士集线转换技术，带RS485能力扩大四倍！ |
性能参数:
1、接口特性：RS-232、RS485 标准
2、电气接口：RS-232端DB9孔型连接器，RS-485端DB9针型连接器，配接线柱
3、工作方式：全双工半双工通用
4、传输介质：双绞线或屏蔽线
5、传输速率：300bps-115.2Kbps
6、外形尺寸：89mmX33mmX17mm
7、使用环境：0℃ 到 70℃，相对湿度为5%到95%
8、传输距离：1,200米（RS-485端） 实际可达1800米

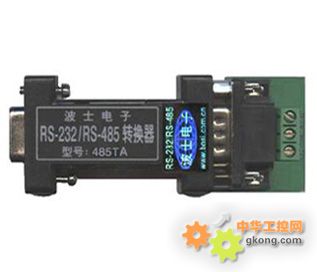

光隔RS-232/RS-485转换器 半双工 无源 89mm*33mm*17mm
波士RS-232/RS-485转换器 最高大于9600bps，实际可达38.4Kbps
一、用途
波士RS-232/RS-485转换器都可将RS-232通信距离延长至1.2Km以上（9600bps时）。都可以用于PC机之间、PC机与单片机之间构成远程多机通信网络。波士电子是通过了ISO9002质量认证的企业。波士电子的RS-232/485/422转换器是获得2000国际测控博览会金奖的产品。
二、硬件安装
外形为DB-9/DB-9转接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（针座）上。如果PC机的RS-232接口为DB-25，请向波士电子特别提出，也可用DB-25/DB-9转接盒。PC机RS-232串行口的DB-25芯与DB-9芯连接器引脚分配如下：DB-9:2-RXD(收),3-TXD(发),5–GND(地)。DB-25:2-TXD(发),3-RXD(收),7-GND(地)。波士电子还可以提供军品级（-40℃）的转换器。
RS-485（或RS-422）通信建议一定要接地线，因为RS-485（或RS-422）通信要求通信双方的地电位差小于1V。即：半双工通信接3根线（+A、—B、地），全双工通信接5根线（+发、—发、+收、—收、地）。为了安全起见，建议通信机器的外壳接大地。光隔转换器(U485C、U485A)的所有外接电源的“地”必须全部连在一起但不要与计算机外壳地相连，因为电源“地”同时也是RS-485或RS-422的信号“地”。当通信距离超过100米时推荐使用光电隔离的通信接口转换器。
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！
四、性能说明
RS-485为半双工通信方式。RS-422为全双工方式。T系列光隔转换器（型号：485TA）无须外接电源，通信速率最高大于9600bps，实际可达38.4Kbps以上、适合PC机使用。485TA为半双工型。波士电子的系列转换器分为端点式与节点式，一般默认为端点式。端点式可以带128个、节点式可以被带128个点。所有光隔转换器的隔离电压均为2500V。所有波士转换器均内置600W抗雷击浪涌保护器和1500V防静电保护器。
五．接线及引脚分配
RS-485的+A接对方的+A、—B接对方的—B、GND(地)接对方的GND(地)。RS-422的接线原则：“+发”接对方的“+收”、“—发”接对方的“—收”、“+收”接对方的“+发”、“—收”接对方的“—发”、GND(地)接对方的GND(地)。一定要将GND（地）线接到对方的GND（地），除非确保通信双方良好共地。仅仅只有115.2Kbps时，才可能需要A-B间加终端电阻。电阻值120-800欧姆都可以。
|
485TA
的DB-9针端引脚状态 |
1 |
2 |
3 |
|
RS-485(+A) |
RS-485(—B) |
GND(地) |
