世界上最小的、千兆、单模多模通用的
微型工业以太网光纤收发器

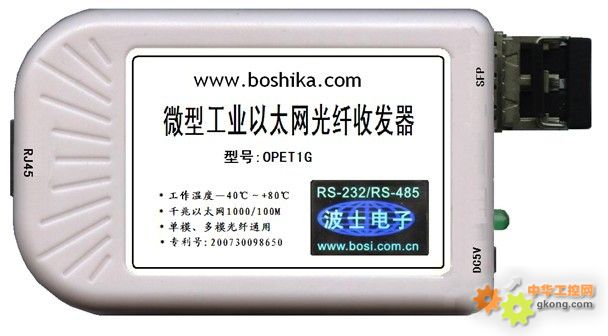

图1
一、用途
波仕电子创造了世界上最小的以太网光纤收发器、现在又以同样大小实现了到1000M（1G）、而且达到工业级工作温度范围（—40~+80℃）的突破。波仕电子的OPET1G微型千兆工业以太网光纤收发器可以将IEEE802.3 z/u/x标准的1000/100/10M以太网电缆转换成为千兆光纤进行传输（SFP模块、LC头）。波仕OPET1G不仅颠覆了传统以太网光纤收发器的尺寸和外形，屏弃了传统的大方铁壳的外形，而且创造了在单模和多模光纤中都可以传输的技术。1000M以太网向下兼容100M和10M，所以OPET1G也可以用作100M和10M的以太网光纤收发器。
波仕电子的OPET1G是最新一代以太网光纤通信产品，直接从以太网口透明转换出光纤进行远程传输。波仕OPET1G微型以太网光纤收发器具有超小型的外形(74*23*47mm)、实现以太网的光纤传输、无须修改已有的软件、无须驱动程序。OPET1G可以成对使用、也可以与其他标准以太网光信号进行通信。OPET1G1为单纤收发器，只用一根光纤收发，成对使用。由于采用光纤作为通信传输介质，具有隔离高电压、防电磁干扰、传输距离远等优点。
本产品受以下中国专利保护：200730098650、200630307752，侵权必究！
二、硬件安装
将OPET1G微型工业以太网光纤收发器通过以太网线外插到计算机或者HUB的RJ45以太网口。由于OPET1G支持自动MDI/MDIX，所以无须进行电缆选择，即直连线和交叉线这两种线都可以。全双工半双工自适应。OPET1G、OPET1G1默认使用LC光纤接头(如图1、图4、图5) ，可接尾纤转SC、FC、ST头。OPET1G可以成对使用，也可以与波仕或者其它品牌的以太网光纤收发器使用。OPET1G1为OPET1G的单纤版本，外形及性能同OPET1G，但是只有1个光纤头（图5），只用一根光纤收发，必须两个OPET1G1成对使用（T3R5与T5R3成对使用）。
波仕微型以太网光纤收发器使用时光纤发送头通过光纤接对方的光纤接收头。注意保持光纤转换器的光纤座、光纤头的清洁，如果不连接时请用相配套的橡皮塞子盖住。 OPET1G的供电为5V直流，请使用产品配套带的电源。供电电压为直流5V±0.5V，产品功耗小于3W。电源插座的旁边带LED电源指示灯，当外插电源时灯会一直亮着，另外一个灯指示光口状态（图2）。OPET1G产品的RJ45座自带的灯会显示网络通信状态（图3）。
|
OPET1G |
微型千兆工业以太网光纤收发器 |
单模多模通用 |
双纤、超小专利外形 |
|
OPET1G1 |
微型千兆工业以太网光纤收发器 |
单模多模通用 |
单纤、超小专利外形 |
波仕电子配套提供各种长度单芯、双芯光纤以及LC、ST、FC、SC接头。

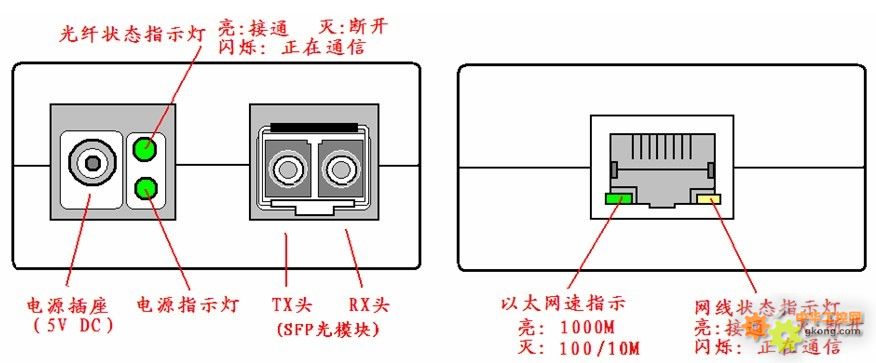

图2 光口（光纤）状态指示灯 图3 电口（电缆）状态指示灯
三、性能特点
OPET1G的RJ45口为1000/100/10M自适应、全双工/半双工模式自动适应、直连线/交叉线自动适应。OPET1G的光口为SFP模块结构，所以可以方便地更换千兆SFP光模块，这是波仕电子在千兆收发器中最新采用的技术。OPET1G、OPET1G1都无须驱动程序。
|
光纤接口 |
LC（SFP模块，可转SC、ST、FC） |
|
电气
接口 |
以太网口（RJ-45型座） |
|
传输介质 |
默认单模光纤（可选多模光纤） |
标准5V电源插座 |
|
适用光纤 |
9/125、50/125、62.5/125 um等 |
尺寸 |
74*23*47mm |
|
通信
方式 |
1000M/100M/10M自适应 |
重量 |
120克 |
|
全双工半双工自适应 |
光纤传
输距离 ** |
20Km（单模） |
|
光波长 |
1310nm（双纤） |
1Km（多模） |
|
发 1310 nm收1550nm（T3R5单纤） |
工作温度 |
—40~+80℃ |
|
发1550 nm收1310nm（T5R3单纤） |
存储温度 |
—55~+95℃ |
** OPET1G的光纤传输距离可以通过更换SFP光模块达到40Km、60Km和80Km。
四、典型应用

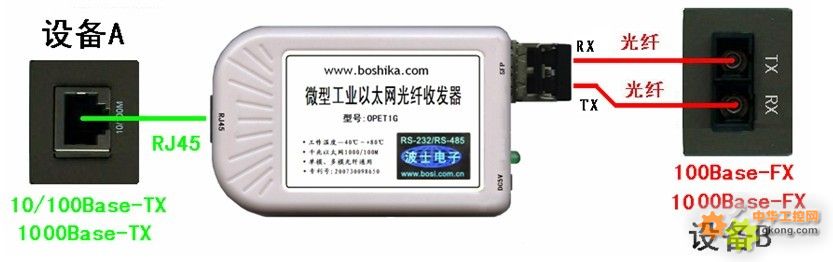

典型应用1：图4为光纤收发器OPET1G的典型应用1的连接示意图。一台配备有1000M或者100/10M以太网RJ-45接口的网络设备A通过双绞线连接到光纤收发器的RJ45接口；另一台网络设备B配备有1000M或者100/10M光接口，它通过光纤连接到光纤收发器的光纤接口，即可实现网络设备的互连。网络设备A、B可以是以太网服务器、工作站、路由器、交换机、集线器等。

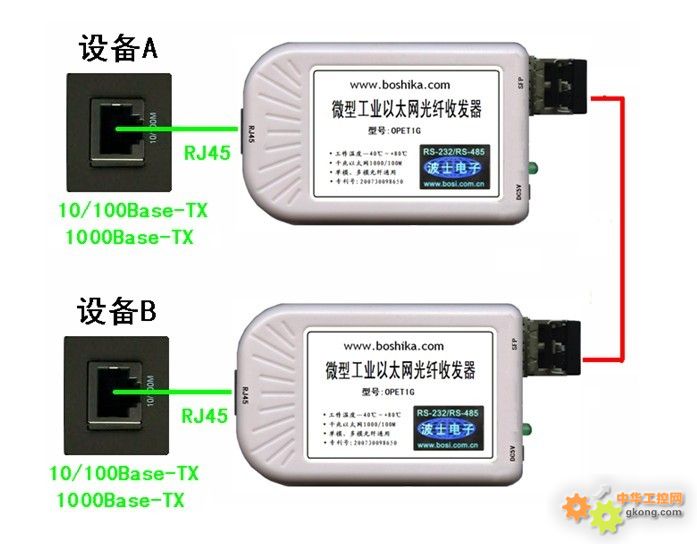

图4 双纤双向通信
典型应用2：在图5中，网络设备A与网络设备B都配有1000M或100/10M以太网RJ-45接口，通过两台OPET1G1光纤收发器（T5R3与T3R5）可实现网络设备A与B之间的远距离互连。
图5 单纤双向通信

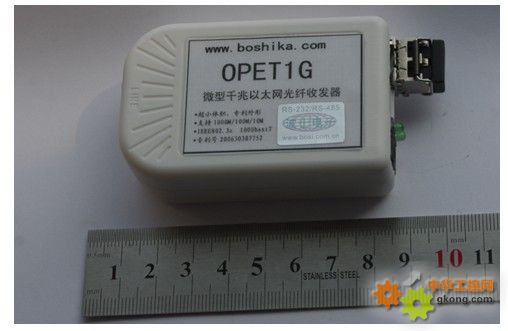

图6 产品实物立体图
