世界上最小的、唯一零延时的
CAN光隔1拖4口HUB（集线器）
一 用途
CAN光隔1拖4口HUB（型号HUB4CAN）用于增加CAN信号的驱动能力、延长通信距离，还可以用于CAN组成星形网。HUB4CAN还实现CAN的上、下位机之间的光电隔离。
二 安装及性能
HUB4CAN有1个上位机CAN口和4个下位机CAN口。 HUB4CAN的下位机侧的CAN（0）、CAN（1）、CAN（2）、CAN（3）可以分别接4个下位机的CAN口。HUB4CAN支持通信速率0—500Kbps、无需任何设置、自动适应，隔离电压2500V。HUB4CAN支持任何版本的CAN协议通信，包括CAN2.0和CAN1.0等。HUB4CAN同时具有吸收浪涌电流的抗雷击保护功能。由于HUB4CAN特有
波仕零延时智能转换技术，所以确保适合所有CAN通信软件。
当4个下位机CAN口中有一个、二个甚至三个CAN短路或者烧坏时，HUB4CAN的上位机CAN仍然可以与剩余的正常的CAN下位机通信。使用HUB4CAN组网后，保证某一个或多个节点损坏后不影响其它节点的正常通信！
HUB4CAN可以堆叠，即将多个HUB4CAN的上位机CAN端并联起来即可，可以公用一个+5V电源。HUB4CAN的各个下位机CAN口（0号、1号、2号、3号）功能是完全一样的。
三 外形图

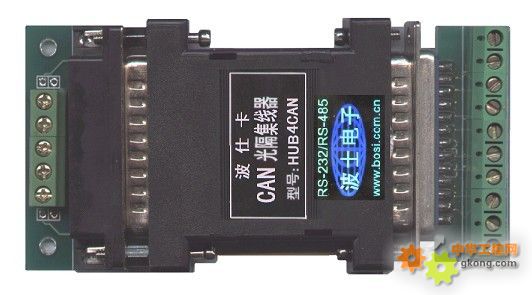

HUB4CAN的外形为DB-25/DB-25转接盒大小，如图。是世界上最小的CAN隔离HUB。
四 引脚分配
HUB4CAN的下位机侧（DB-25针、有对应的接线端子）引脚分配如下：
（+A表示CAN-H，-B表示CAN-L）
|
2 |
3 |
|
5 |
6 |
|
8 |
9 |
|
11 |
12 |
22 |
(16) |
|
+A0 |
-B0 |
+A1 |
-B1 |
+A2 |
-B2 |
+A3 |
-B3 |
GND |
(+5V) |
|
（0# CAN） |
（1# CAN） |
（2# CAN） |
（3# CAN） |
地 |
(电源正) |
HUB4CAN的上位机侧的引脚分配（有对应的接线端子）如下：
|
HUB4CAN（DB-25针） |
|
5 |
6 |
7 |
22 |
16 |
|
+A |
—B |
GND |
GND |
+5V |
|
CAN信号 |
电源 |
HUB4CAN对外接的+5V电源要求电压4.5~5.5V(功耗电流<100mA)。上、下位机的两端各供一个独立电源以保证相互隔离。
