微型以太网/2路串口转换器
----2路独立地址串口，均为RS-232/RS-485/422通用！
----世界上最小的以太网/2路通用串口转换器！

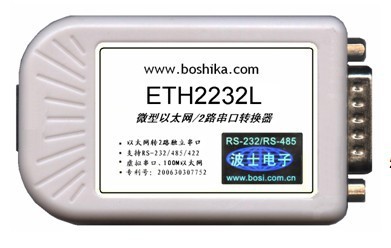

波仕ETH2232L微型以太网/2路串口转换器秉承波仕转换器的一贯特色，具有超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用，可以虚拟成为本地COM串口(COM1-COM256)、无须修改已有的串口通信软件。同时波仕赠送以太网-双串口映射程序。波仕ETH2232L是世界上最小的、也是使用最简便的以太网/2路串口转换器、实现了以太网与2路串口的转换。ETH2232L是波仕全新一代产品。支持100/10M以太网，自适应RJ-45直连线交叉线，POE供电，内部1000V变压器电气隔离。专利产品,谨防假冒!专利号:200630307752、200730098650
|
ETH2232L |
以太网ßà2路RS-232/485/422转换器 |
0-115.2Kbps |
POE供电，5-24V |
2232L可以将2个串口设备同时连接到以太网中，实现了串口设备与以太网的互连。波仕以太网/串口转换器配合参数修改软件可以设置模块的串口波特率，IP地址，子网掩码，网关，MAC等信息，还可以虚拟成为本地串口。波仕以太网/串口转换器是实现通信主机的以太网与RS-232/RS-485/RS-422串口设备相互通讯的一种协议转换装置（TCP/IP协议-串行通信协议）。 波仕ETH2232L产品提供一个RS232/ RS485/RS422串口，一个100/10M以太网口等。
ETH2232L以太网/串口转换器使用POE以太网供电（直流5V至24V，随产品配套有5V电源，电源电压越低则产品内部功耗越小）。POE电源插座旁边有一个小LED（发光二极管），当ETH2232L产品通电后LED会一直亮着。 将RJ-45座插入以太网的RJ-45插头即可。ETH2232L自动适应RJ-45交叉线直连线。
波仕ETH2232L产品的2路RS-232/485/422串口端是一个DB-15针座，并且配有转接为2个DB-9针（RS-232口）和接线端子（RS-485/RS-422）的转接头，2路串口均具有RS-232、RS-485、RS-422全部引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。作为RS-422时，T+、T—是指从ETH2232L向外发送, R+、R—是指从ETH2232L往内接收。注意RS-485和RS-422通信时建议要接地线（5脚）。RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。
(转下页)
如果去掉接线端子板，则DB-15针端的引脚分配如下(配有接线端子)：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
RS-232 |
|
TXD1 |
|
GND |
|
RXD2 |
|
|
|
RXD1 |
|
（+5V） |
TXD2 |
|
|
|
RS-485 |
|
|
B1 |
GND |
|
|
|
A2 |
|
|
A1 |
（+5V） |
|
|
B2 |
|
RS-422 |
R1— |
|
T1— |
GND |
|
|
R2+ |
T2+ |
R1+ |
|
T1+ |
（+5V） |
|
R2— |
T2— |
ETH2232L实现了以太网与2路串口（RS-232/485/422）之间的转换。ETH2232L的RS-232/485/422的最高通信速率为115.2Kbps。波仕ETH2232L内部带1000V变压器电气隔离，并且内置有600W抗雷击浪涌保护器。
软件设置
ETH2232L的软件设置及其使用与波仕ETH232L（单串口）的软件设置和使用几乎是一样的，区别仅仅在于ETH2232L有2个串口。ETH2232L使用时可以看作2个ETH232L产品。
ETH2232L随产品赠送的光盘上有配置程序config200.exe用于监测或修改ETH2232L产品的以太网IP地址、设置ETH2232L的串口速率。如果波仕ETH2232L以太网/串口转换器已经正确连入网络，从config200.exe的“设备状态”窗口可见到设备的IP地址和MAC 地址。根据用户使用的网络环境改变网络参数而加入网络。这些网络参数包括IP 地址，网关IP和网络掩码。用户可以直接使用test.exe（带源程序）进行串口的通信，把以太网中的ETH2232L系列产品当作串口来通信，也可以将test.exe的源代码嵌入用户的应用程序中。在随产品赠送的光盘中有如何通过操作ETH2232L的IP地址读写来实现串口数据的发送和接收的VC、VB、BC、DELPHI源程序，所有源代码仅供专业人士参考。特别注意config200.exe设置中的本地端口地址和远程端口地址与test.exe中的要一致，另外注意服务器的IP地址的前3位必须为（192.168.0.*）。连接通了以后可以修改ETH2232L的IP地址和用户的服务器的IP地址，但是也是前3位必须一样。最后一位0-255均可，但是不要与ETH2232L的一样。
更多用户要求不修改已有串口通信软件，把ETH2232L就当成为一个PC机的COM串口，为此波仕电子特别随产品赠送一个将ETH2232L的以太网口映射成为本地COM串口的软件。虚拟串口软件可以将ETH2232L系列产品映射为本地计算机的COM1-COM256中的任何一个。当然，如果你的计算机已经设置了比如COM1、COM2口，那就不要再选COM1或COM2口的号了。这样你就可以把波仕ETH2232L当成本计算机的2个COM串口来使用了！此时普通串口通信软件一般都可以直接成功使用！
ETH2232L系列产品支持Windows 7/XP/2000/Me/98/95等操作系统。
