焊接式玻璃板液位计在仪表上下阀内装有安全钢球，当玻璃板意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流，该产品是按原化工部HG5-1364～1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
►特点
●直读式、读数精确、可靠
●结构简单、维修方便
●使用安全、耐用
►结构原理
根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。
►主要技术参数
测量范围(安装中心聚L)：300、500、800、1100、1400、1700mm
工作压力：2.5、4.0、6.3MPa、0.6MPa(用于R型)
材质：碳钢、不锈钢
工作温度：-20～+200℃
钢球自动关闭压力：≥0.2MPa
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2外螺纹
►型号规格

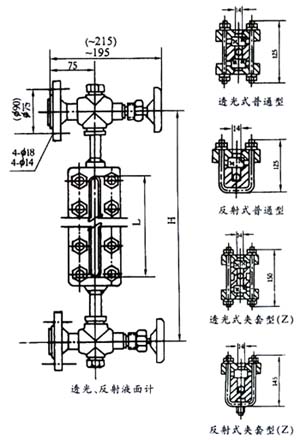

►外形尺寸
►液面计规定标记
|
名称
|
型号
|
规格
|
标准号
|
备注
|
|
液面计
|
A(B)T25-Ⅰ，
A(B)T25-Ⅱ，
A(B)T25-ⅠZ，
A(B)T25-ⅡZ，
|
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法兰(A)按HGJ46-91
②凸面法兰(B)按HGJ47-91 DN20，PN2.5MPa
③工作压力：2.5MPa |
|
液面计
|
BT64-Ⅰ，
BT64-Ⅱ，
BT64-ⅠZ，
BT64-ⅡZ， |
L=500、800、1100、1400、1700
|
HG5-1365-80
|
①凸面法兰(B)按HGJ47-91 DN20，PN6.3MPa
②工作压力：6.3MPa |
|
液面计
|
BR40-Ⅰ，
BR40-Ⅱ，
BR40-ⅠZ，
BR40-ⅡZ， |
L=500、800、1100、1400、1700、2000
|
HG5-1366-80
|
①凸面法兰(B)按HGJ47-91 DN20，PN4.0MPa
②工作压力：4.0MPa |
|
液面计
|
R6-Ⅲ |
304
|
HG5-1367-80
|
工作压力：0.6MPa |
|
液面计
|
R6-Ⅰ
R6-Ⅱ |
304
|
HG5-1368-80
|
|
|
液面计
|
R-Ⅲ |
304
|
HG5-1369-80
|
|
液面计
|
R-Ⅰ
R-Ⅱ |
304
|
HG5-1370-80
|

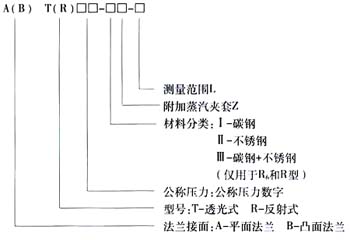

►标记示例
透光式玻璃板液面计
平面法兰，工作压力2.5MPa
材质：不锈钢，带伴热夹套
测量范围：800毫米
标志：AT25-ⅡZ/L=800mm HG5-1364-80
► 订货须知
●型号规格
●测量范围
●工作压力、温度
●材质
●特殊要求协商
●是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件
