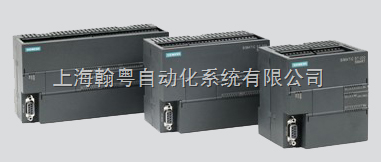

订货号（MLFB） |
6ES7 288-1SR20-0AA0 |
6ES7 288-1SR40-0AA0 |
6ES7 288-1SR60-0AA0 |
|
常规 |
|
尺寸 W x H x D（mm） |
90 x 100 x 81 |
125 x 100 x 81 |
175 x 100 x 81 |
|
重量 |
367.3 g |
441.3 g |
611.5 g |
|
功耗 |
14 W |
23 W |
25 W |
|
可用电流（EM 总线） |
最大 740 mA（5 V DC） |
最大 740 mA （5 V DC） |
最大 740 mA（5 V DC） |
|
可用电流（24 V DC） |
最大 300 mA（传感器电源） |
最大 300 mA（传感器电源） |
最大 300 mA（传感器电源） |
|
数字输入电流消耗（24 V DC） |
所用的每点输入 4 mA |
所用的每点输入 4 mA |
所用的每点输入 4 mA |
|
CPU 特征 |
|
|
|
|
用户储存器 |
12 KB 程序存储器/8 KB 数据存储器/10 KB 保持性存储器 |
24 KB 程序存储器/16 KB 数据存储器/10 KB 保持性存储器 |
30 KB 程序存储器/ 20 KB 数据存储器/ 10 KB 保持性存储器 |
|
板载数字 I/O |
12 点输入/8 点输出 |
24 点输入/16 点数出 |
36 点输入/24 点数出 |
|
过程映像大小 |
256 位输入（I）/ 256 位输出（Q） |
256 位输入 (I)/256 位输出 (Q) |
256 位输入（I）/ 256 位输出（Q） |
|
位存储器（M） |
256 位 |
256 位 |
256 位 |
|
临时（局部）存储 |
主程序中 64 字节，每个子程序和中断程序中 64 字节 |
主程序中 64 字节，每个子程序和中断程序中 64 字节 |
主程序中 64 字节，每个子程序和中断程序中 64 字节 |
|
I/O 模块扩展 |
最多 4 个扩展模块 |
最多 4 个扩展模块 |
最多 4 个扩展模块 |
|
信号板扩展 |
最多 1 个信号板 |
最多 1 个信号板 |
最多 1 个信号板 |
|
高速计数器 |
共 4 个
单相：4 个 60 kHz
正交相位： 2 个 40 kHz |
共 4 个
单相 4 个，60 kHz
正交相位 2 个，40 kHz |
共 4 个
单相：4 个 60 kHz
正交相位：2 个 40 kHz |
|
脉冲输出 |
－ |
－ |
－ |
|
脉冲捕捉输入 |
12 |
14 |
14 |
|
循环中断 |
共 2 个，分辨率为 1 ms |
共 2 个，分辨率为 1 ms |
共 2 个，分辨率为 1 ms |
|
沿中断 |
4 个上升沿和 4 个下降沿（使用可选信号板时，各 6 个） |
4 个上升沿和 4 个下降沿（使用可选信号板时，各 6 个） |
4 个上升沿和 4 个下降沿（使用可选信号板时，各 6 个） |
|
存储卡 |
Micro SD 卡（可选） |
Micro SD 卡（选件） |
Micro SD 卡（选件） |
|
实时时钟精度 |
+/- 120 秒/月 |
+/- 120 秒/月 |
+/- 120 秒/月 |
|
实时时钟保持时间 |
通常为 7 天，25 °C 时最少为 6 天（免维护超级电容） |
通常为 7 天，25˚C 时最少为 6 天 |
通常为 7 天，25˚C 时最少为 6 天 |
|
性能 |
|
布尔运算 |
0.15 μs/指令 |
0.15 μs/指令 |
0.15 µs/指令 |
|
移动字 |
1.2 μs/指令 |
1.2 μs/指令 |
1.2 µs/指令 |
|
实数数学运算 |
3.6 μs/指令 |
3.6 μs/指令 |
3.6 µs/指令 |
|
S7-200 SMART 支持的用户程序元素 |
|
POUs |
类型/数量
• 主程序：1 个
• 子程序：128 个（0 到 127）
• 中断程序：128 个（0 到 127）
嵌套深度
• 来自主程序：8 个子程序级别
• 来自中断程序：4 个子程序级别 |
类型/数量
• 主程序：1 个
• 子程序：128 个（0 到 127）
• 中断程序：128 个（0 到 127）
嵌套深度
• 来自主程序：8 个子程序级别
• 来自中断程序：4 个子程序级别 |
类型/数量
• 主程序：1 个
• 子程序：128 个（0 到 127）
• 中断程序：128 个（0 到 127）
嵌套深度
• 来自主程序：8 个子程序级别
• 来自中断程序：4 个子程序级别 |
|
累加器 |
4 个 |
4 个 |
4 个 |
|
定时器 |
类型/数量
• 非保持性（TON，TOF）：192 个
• 保持性：64 个 |
类型/数量
• 非保持性（TON，TOF）：192 个
• 保持性：64 个 |
类型/数量
• 非保持性（TON，TOF）：192 个
• 保持性：64 个 |
|
计数器 |
256 个 |
256 个 |
256 个 |
|
通信 |
|
|
|
|
端口数 |
1 个以太网口/1 个串口（RS485）/1 个附加串口（可选 RS232/485 信号板） |
1 个以太网口/1 个串口（RS485）/1 个附加串口（可选 RS232/485 信号板，仅限于 SR40 和 ST40） |
1 个以太网口/1 个串口（RS485）/1 个附加串口（可选 RS232/485 信号板） |
|
HMI 设备 |
每个端口 4 个 |
每个端口 4 个 |
每个端口 4 个 |
|
编程设备（PG） |
以太网：1 个 |
以太网：1 个 |
以太网：1 个 |
|
连接数 |
以太网：
• 4 个用于 HMI
• 1 个用于编程设备
串口（RS485）：
• 4 个用于 HMI |
以太网：
• 4 个用于 HMI
• 1 个用于编程设备
串口（RS485）：
• 4 个用于 HMI |
以太网：
• 4 个用于 HMI
• 1 个用于编程设备
串口（RS485）：
• 4 个用于 HMI |
|
数据传输率 |
以太网：10/100 Mb/s
RS485 系统协议：9600，19200 和 187500 b/s
RS485 自由端口：1200 到 115200 b/s |
以太网：10/100 Mb/s
RS485 系统协议：9600，19200 和 187500 b/s
RS485 自由端口：1200 到 115200 b/s |
以太网：10/100 Mb/s
RS485 系统协议：9600，19200 和 187500 b/s
RS485 自由端口：1200 ~ 115200 b/s |
|
隔离（外部信号与 PLC 逻辑侧） |
以太网：变压隔离器，1500 V DC
RS485：无 |
以太网：变压隔离器，1500 V DC
RS485：无 |
以太网：变压隔离器，1500 V DC
RS485：无 |
|
电缆类型 |
以太网：CAT5e 屏蔽电缆
RS485：PROFIBUS 网络电缆 |
以太网：CAT5e 屏蔽电缆
RS485：PROFIBUS 网络电缆 |
以太网：CAT5e 屏蔽电缆
RS485：PROFIBUS 网络电缆 |
|
电源 |
|
|
|
|
电压范围 |
85 ~ 264 V AC |
85 ~ 264 V AC |
85 ~ 264 V AC |
|
电源频率 |
47 ~ 63 Hz |
47 ~ 63 Hz |
47 ~ 63 Hz |
|
输入电流 |
最大负载时仅包括 CPU
120 V AC 时 210 mA（带 300 mA 的传感器电源输出）
120 V AC 时 90 mA（无 300 mA 的传感器电源输出）
240 V AC 时 120 mA（带 300 mA 的传感器电源输出）
240 V AC 时 60 mA（无 300 mA 的传感器电源输出）
最大负载时包括 CPU 和所有扩展附件
120 V AC 时 290 mA
240 V AC 时 170 mA |
最大负载时仅包括 CPU
120 V AC 时 130 mA （无 300 mA 的传感器电源输出）
120 V AC 时 250 mA （带300mA的传感器电源输出）
240 V AC 时 80 mA （无 300 mA 的传感器电源输出）
240 V AC 时 150 mA （带300mA的传感器电源输出）
最大负载时包括 CPU 和所有扩展附件
120 V AC 时 300 mA
240 V AC 时 190 mA |
最大负载时仅包括 CPU
120 V AC 时 160 mA（无 300 mA 的传感器电源输出）
120 V AC 时 280 mA（带 300mA 的传感器电源输出）
240 V AC 时 90 mA（无 300 mA 的传感器电源输出）
240 V AC 时 160 mA（带 300mA 的传感器电源输出）最大负载时包括 CPU 和所有扩展附件
120 V AC 时 370 mA
240 V AC 时 220 mA |
|
浪涌电流（最大） |
264 V AC 时 9.3 A |
264 V AC 时 16.3 A |
264 V AC 时 16.3 A |
|
隔离（输入电源与逻辑侧） |
1500 V AC |
1500 V AC |
1500 V AC |
|
漏地电流，AC 线路对功能地 |
最大 0. 5 mA |
0.5 mA |
无 |
|
保持时间（掉电） |
120 V AC 时 30 ms
240 V AC 时 200 ms |
120 V AC 时 30 ms
240 V AC 时 200 ms |
120 V AC 时 30 ms
240 V AC 时 200 ms |
|
内部保险丝（用户不可更换） |
3 A，250 V，慢速熔断 |
3 A，250 V，慢速熔断 |
3 A，250 V，慢速熔断 |
|
传感器电源 |
|
|
|
|
电压范围 |
20.4 ~ 28.8 V DC |
20.4 ~ 28.8 V DC |
20.4 ~ 28.8 V DC |
|
额定输出电流（最大） |
300 mA（短路保护） |
300 mA |
300 mA |
|
最大波纹噪声（＜10MHz） |
＜1 V 峰峰值 |
＜ 1 V 峰峰值 |
＜ 1 V 峰峰值 |
|
隔离（CPU 逻辑侧与传感器电源） |
未隔离 |
未隔离 |
未隔离 |
|
数字输入 |
|
|
|
|
输入点数 |
12 |
24 |
36 |
|
类型 |
漏型/源型（IEC 1 类漏型） |
漏型/源型（IEC 1类漏型） |
漏型/源型（IEC 1类漏型） |
|
额定电压 |
4 mA 时 24 V DC，额定值 |
4 mA 时 24 V DC，额定值 |
4 mA 时 24 V DC，额定值 |
|
允许的连续电压 |
最大 30 V DC |
最大 30 V DC |
最大 30 V DC |
|
浪涌电压 |
35 V DC，持续 0.5 s |
35 V DC，持续 0.5 s |
35 V DC，持续 0.5 s |
|
逻辑 1 信号（最小） |
2.5 mA 时 15 V DC |
2.5 mA 时 15 V DC |
2.5 mA 时 15 V DC |
|
逻辑 0 信号（最大） |
1 mA 时 5 V DC |
1 mA 时 5 V DC |
1 mA 时 5 V DC |
|
隔离（现场侧与逻辑侧） |
500 V AC，持续 1 min |
500 V AC 持续 1 min |
500 V AC 持续 1 min |
|
隔离组 |
1 |
1 |
1 |
|
滤波时间 |
每个通道可单独选择（包括信号板的数字输入）：
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 µs
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms |
每个通道可单独选择（仅前 14 个板载输入，包括信号板的数字输入）：
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 µs
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms |
每个通道可单独选择（仅前 14 个板载输入，包括信号板的数字输入）：
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 µs |
|
HSC 时钟输入频率（最大）
（逻辑 1 电平 = 15 ~ 26 V DC） |
单相：4 个 60 kHz
正交相位：2 个 40 kHz |
单相：4 个，60 kHz
正交相位：2 个，40 kHz |
单相：4 个，60 kHz
正交相位：2 个，40 kHz |
|
同时接通的输入数 |
12 |
24 |
36 |
|
电缆长度 |
屏蔽：500m（正常输入），50m（HSC 输入）；非屏蔽：300m（正常输入） |
屏蔽：500m（正常输入），50m（HSC 输入）；非屏蔽：300m（正常输入） |
屏蔽：500m（正常输入），50m（HSC 输入）；非屏蔽：300m（正常输入） |
|
数字输出 |
|
|
|
|
输出点数 |
8 |
16 |
24 |
|
类型 |
继电器，干触点 |
继电器，干触点 |
继电器，干触点 |
|
电压范围 |
5 ~ 30 V DC 或 5 ~ 250 V AC |
5 ~ 30 V DC 或 5 ~ 250 V AC |
5 ~ 30 V DC 或 5 ~ 250 V AC |
|
最大电流时的逻辑 1 信号 |
－ |
－ |
－ |
|
具有 10 KΩ 负载时的逻辑 0 信号 |
－ |
－ |
－ |
|
每点的额定电流（最大） |
2.0 A |
2.0 A |
2.0 A |
|
每个公共端的额定电流（最大） |
10.0 A |
－ |
－ |
|
灯负载 |
30 W DC/200 W AC |
30 W DC / 200 W AC |
30 W DC / 200 W AC |
|
通态电阻 |
新设备最大为 0.2 Ω |
新设备最大为 0.2 Ω |
新设备最大为 0.2 Ω |
|
每点的漏电流 |
－ |
－ |
－ |
|
浪涌电流 |
触点闭合时为 7 A |
触电闭合时为 7A |
触电闭合时为 7A |
|
过载保护 |
无 |
无 |
无 |
|
隔离（现场侧与逻辑侧） |
1500 V AC，持续 1 min（线圈与触点）
无（线圈与逻辑侧） |
1500 V AC 持续 1 min（线圈与触电）
无（线圈与逻辑侧） |
1500 V AC 持续 1 min（线圈与触电）
无（线圈与逻辑侧） |
|
隔离电阻 |
新设备最小为 100 MΩ |
新设备最小为 100 MΩ |
新设备最小为 100 MΩ |
|
断开触点间的绝缘 |
750 V AC，持续 1 min |
750 V AC 持续 1 min |
750 V AC 持续 1 min |
|
隔离组 |
1 |
4 |
6 |
|
电感钳位电压 |
不推荐 |
－ |
－ |
|
开关延迟（Qa.0-Qa.3) |
最长 10 ms |
最长 10 ms |
最长 10 ms |
|
开关延迟（Qa.4-Qb.7） |
最长 10 ms |
最长 10 ms |
最长 10 ms |
|
机械寿命（无负载） |
10,000,000 个断开/闭合周期 |
10,000,000 个断开/闭合周期 |
10,000,000 个断开/闭合周期 |
|
额定负载下的触点寿命 |
100,000 个断开/闭合周期 |
100,000 个断开/闭合周期 |
100,000 个断开/闭合周期 |
|
STOP 模式下的输出状态 |
上一个值或替换值（默认值为 0） |
上一个值或替换值（默认值为 0） |
上一个值或替换值（默认值为 0） |
|
同时接通的输出数 |
8 |
16 |
24 |
|
电缆长度 |
500m（屏蔽），150m（非屏蔽） |
500m（屏蔽），150m（非屏蔽） |
500m（屏蔽），150m（非屏蔽） |
