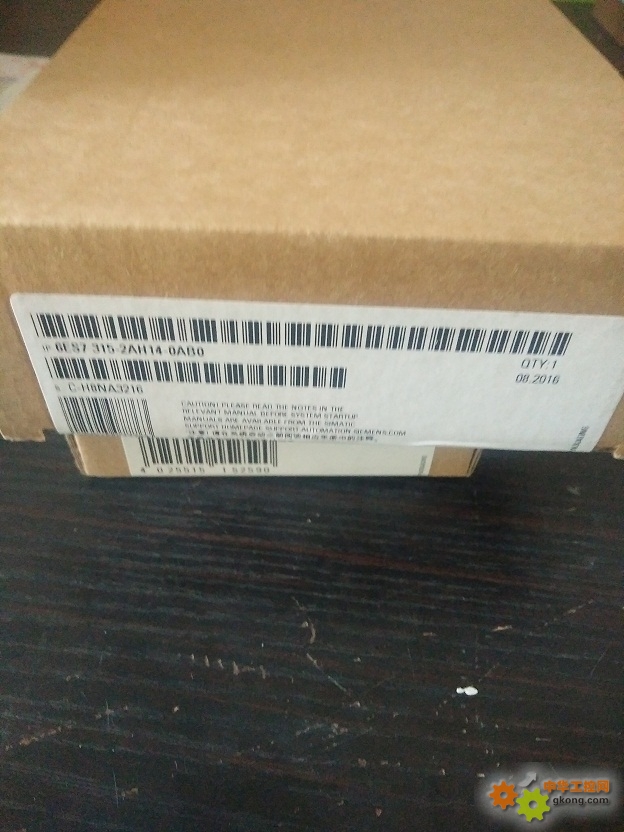

西门子6ES7315-2AH14-0AB0 可编程控制器
西门子中央处理器 主机模块控制器 工业自动化控制器 西门子CPU315-2DP 代理商报价 优势价格 现货销售
CPU 315-2 DP 是一个带有大中型程序存储器和 PROFIBUS DP 主/从接口的 CPU。除了集中式 I/O 结构外，它还可用于分布式自动化结构。
它在 SIMATIC S7-300 中经常被用作标准 PROFIBUS DP 主站。 该 CPU 也被用作分布式智能设备（DP从站）。
它已经依照量化框架作了优化，以便使用 SIMATIC 工程工具，如：
另外，CPU 为采用软件来实现一些简单的工艺任务提供了一个理想的平台，例如：
- 简单的运动控制
- 使用 STEP 7 块或运行软件“标准/模块化PID控制” 来实现闭环控制任务的解决方案
通过使用 SIMATIC S7-PDIAG 可以实现扩展过程诊断。
可参数化的特性
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
- MPI多点接口;
定义站地址
- 重启动/循环时间特性；
最大循环时间以及负载限制，以及自检测功能
- 时钟存储器；
设定地址
- 防护等级；
定义程序和数据的访问权限
- 系统诊断；
定义诊断报警的处理和范围
- 看门狗中断；
周期设定
|
|
6ES7315-2AH14-0AB0
|
|
一般信息
|
|
|
硬件产品型号
|
01
|
|
固件型号
|
V3.3
|
|
工程组态
|
|
|
|
STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）
|
|
电源电压
|
|
|
24 V DC
|
√
|
|
输入电流
|
|
|
电流消耗（额定值）
|
850 mA
|
|
电流消耗（空载），典型值
|
150 mA
|
|
冲击电流，典型值
|
3.5 A
|
|
I²t
|
1 A²·s
|
|
功耗
|
|
|
功耗，典型值
|
4.5 W
|
|
内存
|
|
|
工作存储器
|
|
|
|
256 kbyte
|
|
|
X
|
|
|
128 kbyte
|
|
装载存储器
|
|
|
|
√
|
|
|
8 兆字节
|
|
|
10 a
|
|
后备
|
|
|
|
√；通过 MMC 保证（免维护）
|
|
|
√；程序和数据
|
|
CPU 处理时间
|
|
|
位操作，典型
|
0.05 µs
|
|
字操作，典型
|
0.09 µs
|
|
定点数运算，典型
|
0.12 µs
|
|
浮点数运算，典型
|
0.45 µs
|
|
CPU 块
|
|
|
块数量（总数）
|
1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的最大数量。
|
|
DB
|
|
|
|
1,024；编号范围：1 到 16000
|
|
|
64 kbyte
|
|
FB
|
|
|
|
1,024；编号范围：0 到 7999
|
|
|
64 kbyte
|
|
FC
|
|
|
|
1,024；编号范围：0 到 7999
|
|
|
64 kbyte
|
|
OB
|
|
|
|
64 kbyte
|
|
嵌套深度
|
|
|
|
16
|
|
|
4
|
|
计数器、定时器及其保持性
|
|
|
S7 计数器
|
|
|
|
256
|
|
|
|
|
|
√
|
|
|
0
|
|
|
255
|
|
|
Z0 ～ Z7
|
|
|
|
|
|
0
|
|
|
999
|
|
IEC 计数器
|
|
|
|
√
|
|
|
SFB
|
|
|
不限（只取决于 RAM 容量）
|
|
S7 定时器
|
|
|
|
256
|
|
|
|
|
|
√
|
|
|
0
|
|
|
255
|
|
|
无保持性
|
|
|
|
|
|
10 ms
|
|
|
9,990 s
|
|
IEC 定时器
|
|
|
|
√
|
|
|
SFB
|
|
|
不限（只取决于 RAM 容量）
|
|
数据区及其保持性
|
|
|
保持数据区域，总共
|
全部，最大 128 KB
|
|
标志
|
|
|
|
2,048 字节
|
|
|
√；MB 0 – MB 2047
|
|
|
MB 0 - MB 15
|
|
|
8; 1个存储字节
|
|
数据块
|
|
|
|
√；通过 DB 上的非保持性
|
|
|
√
|
|
局部数据
|
|
|
|
32 KB；每个块最大 2 KB
|
|
地址区
|
|
|
I/O 地址区
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
过程映像
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
128 字节
|
|
|
128 字节
|
|
子过程映像
|
|
|
|
1
|
|
数字量通道
|
|
|
|
16 384
|
|
|
16 384
|
|
|
1 024
|
|
|
1 024
|
|
模拟量通道
|
|
|
|
1 024
|
|
|
1 024
|
|
|
256
|
|
|
256
|
|
硬件配置
|
|
|
机架，最大
|
4
|
|
每个机架的模块数量，最多
|
8
|
|
扩展设备，最大
|
3
|
|
DP 主站的数量
|
|
|
|
1
|
|
|
4
|
|
可运行的 FM 和 CP 数量（推荐）
|
|
|
|
8
|
|
|
8
|
|
|
10
|
|
时间
|
|
|
时钟
|
|
|
|
√
|
|
|
√
|
|
|
10 s；典型值：2 s
|
|
|
6 个星期；40°C 环境温度
|
|
|
电源关闭后时钟继续运行
|
|
|
时钟以发生故障时的时间继续运行
|
|
运行小时计数器
|
|
|
|
1
|
|
|
0
|
|
|
0至2^31 小时（当使用 SFC 101时）
|
|
|
1 小时
|
|
|
√；在每次重启时必须重新启动
|
|
时钟同步
|
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√;带有 DP 从站，仅从站时钟
|
|
|
√
|
|
|
√
|
|
|
X
|
|
接口
|
|
|
USB 接口数量
|
0
|
|
第 1 个接口
|
|
|
接口类型
|
内置 RS 485 接口
|
|
物理
|
RS 485
|
|
隔离
|
X
|
|
接口电源 (15-30 VDC)，最大
|
200 mA
|
|
功能性
|
|
|
|
√
|
|
|
X
|
|
|
X
|
|
|
X
|
|
MPI
|
|
|
|
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√；仅服务器，在一侧组态
|
|
|
X
|
|
|
√
|
|
|
187.5 kbit/s
|
|
第 2 个接口
|
|
|
接口类型
|
内置 RS 485 接口
|
|
物理
|
RS 485
|
|
隔离
|
√
|
|
接口电源 (15-30 VDC)，最大
|
200 mA
|
|
功能性
|
|
|
|
X
|
|
|
√
|
|
|
√
|
|
|
X
|
|
DP 主站
|
|
|
|
|
|
|
√
|
|
|
X
|
|
|
√；只能是 I 块
|
|
|
√；仅服务器，在一侧组态
|
|
|
X
|
|
|
√
|
|
|
√
|
|
|
√；OB 61
|
|
|
√
|
|
|
√
|
|
|
8
|
|
|
√
|
|
|
12 Mbit/s
|
|
|
124；每个站
|
|
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
|
|
|
244 字节
|
|
|
244 字节
|
|
DP 从站
|
|
|
|
|
|
|
√
|
|
|
X
|
|
|
X
|
|
|
√；仅服务器，在一侧组态
|
|
|
X
|
|
|
√
|
|
|
√
|
|
|
X
|
|
|
|
|
|
12 Mbit/s
|
|
|
√；仅在接口无效时适用
|
|
|
|
|
|
244 字节
|
|
|
244 字节
|
|
|
32
|
|
|
32 字节
|
|
等时同步模式
|
|
|
同步操作（一直同步至端子）
|
√
|
|
通信功能
|
|
|
编程器/OP 通信
|
√
|
|
数据记录路由
|
√
|
|
全局数据通信
|
|
|
|
√
|
|
|
8
|
|
|
8
|
|
|
8
|
|
|
8
|
|
|
22 字节
|
|
|
22 字节
|
|
S7 基本通信
|
|
|
|
√
|
|
|
76 字节
|
|
|
76 字节；76 字节（带 X_SEND 或 X_RCV）；64 字节（带 X_PUT 或or X_GET，作为服务器）
|
|
S7 通信
|
|
|
|
√
|
|
|
√
|
|
|
√；通过 CP 和可加载的功能块
|
|
|
180 字节；采用 PUT/GET
|
|
|
240 字节；作为服务器
|
|
S5 可兼容通信
|
|
|
|
√；通过 CP 和可加载的 FC
|
|
连接数量
|
|
|
|
16
|
|
S7 报文功能
|
|
|
报文功能可以登录站的数量，最多
|
16；取决于为 PG/OP 和 S7 基本通信所组态的连接
|
|
过程诊断报文
|
√
|
|
可同时激活的 Alarm-S 块，最多
|
300
|
|
调试功能
|
|
|
状态/控制
|
|
|
|
√
|
|
|
输入、输出、位存储器、DB、定时器、计数器
|
|
|
30
|
|
|
30
|
|
|
14
|
|
强制
|
|
|
|
√
|
|
|
输入，输出
|
|
|
10
|
|
状态块
|
√；最多 2 个，同时
|
|
单步运行
|
√
|
|
断点数量
|
4
|
|
诊断缓冲区
|
|
|
|
√
|
|
|
500
|
|
|
X
|
|
|
100；只保留最后 100 项
|
|
|
|
|
|
√; 10 - 499
|
|
|
10
|
|
环境条件
|
|
|
工作温度
|
|
|
|
0 °C
|
|
|
60 °C
|
|
组态
|
|
|
编程
|
|
|
|
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
见“指令表”
|
|
|
8
|
|
专门知识保护
|
|
|
|
√
|
|
|
√；带有 S7 块加密功能
|
|
外形尺寸
|
|
|
宽
|
40 mm
|
|
高度
|
125 mm
|
|
深
|
130 mm
|
|
重量
|
|
|
重量，约
|
290 g
|
