CPU 314 用于对处理能力和响应速度有很高要求的场合。通过其工作存储器，该CPU也适用于中等规模的应用。
西门子工业自动化控制器 模块化处理器
西门子CPU314可编程控制器 价格报价 现货销售
订货号：6ES7314-1AG14-0AB0
可参数化的特性
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
- MPI多点接口;
定义站地址
- 重启动/循环时间特性；
最大循环时间以及负载限制，以及自检测功能
- 保持范围；
定义具有保持功能的存储位、计数器、定时器和数据块的数量
- 时钟存储器；
设定地址
- 防护等级；
定义程序和数据的访问权限
- 系统诊断；
定义诊断报警的处理和范围
- 看门狗中断；
周期设定
- 时钟中断;
设定起始日期、起始时间和间隔周期
显示功能与信息功能
- 状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
- 测试功能；
可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
- 信息功能；
您可以使用编程器以纯文本的形式获取 CPU 存储容量和操作模式、主存储器和装载存储器的当前利用率以及当前循环时间和诊断缓冲区内容的相关信息。
CPU 314 安装有：
- 微处理器;
处理器对每条二进制指令的处理时间大约为 60 ns，每个浮点预算的时间为 0.59 µs。
- 扩展存储器;
与执行相关的程序段的 128 KB 高速 RAM（相当于约 42 K 指令）可以为用户程序提供足够的空间；
SIMATIC 微型存储卡（最大 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
- 灵活的扩展能力;
多达 32 个模块，（4排结构）
- MPI多点接口;
集成的 MPI 接口最多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 12 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。
|
|
6ES7 314-1AG14-0AB0
|
|
一般信息
|
|
|
硬件产品型号
|
01
|
|
固件型号
|
V3.0
|
|
工程组态
|
|
|
|
STEP 7 > V 5.4 + SP5 或 STEP 7 V5.2 + SP1 或更高版本，带 HSP 175
|
|
电源电压
|
|
|
24 V DC
|
√
|
|
输入电流
|
|
|
电流消耗（额定值）
|
650 mA
|
|
电流消耗（空载），典型值
|
140 mA
|
|
冲击电流，典型值
|
3.5 A
|
|
I²t
|
1 A²·s
|
|
从电源 L+ 供电，最大值
|
650 mA
|
|
功耗
|
|
|
功耗，典型值
|
4 W
|
|
存储器
|
|
|
工作存储器
|
|
|
|
128 kbyte；用于程序和数据
|
|
|
X
|
|
|
64 kbyte
|
|
装载存储器
|
|
|
|
√
|
|
|
8 Mbyte
|
|
|
10 a
|
如果切断CPU，则 2 线制测量变送器是否继续供电？
如果变送器模块插入位置“D”，且模块在引脚 1 和引脚 20 上由外部电压供电，则 2 线测量变送器继续供电。即使切断CPU，其供电电流仍维持不变。
46：用S7-300模拟量输入模块测量温度（华氏）时，可以使用模块说明文档中列出的绝对误差极限吗？
不可以直接使用指定的误差极限。基本误差和操作误差都以绝对温度和摄氏温度说明。必须乘以系数1.8将其转换为华氏温度单位。
例:S7-300 AI 8 x RTD：指定的温度输入操作误差是+/-1.0摄氏度。当以华氏温度测量时，可接受的最大误差是+/-1.8华氏度。
47：为什么用商用数字万用表在模拟输入块上不能读出用于读取阻抗的恒定电流？ 几乎所有的S5/S7 模拟输入设备仍然以复杂的方式工作，即，所有的通道都依次插到仅有的一个AD转换器上。该原理也适用于读取阻抗所必需的恒定电流。因此，要读的流过电阻的电流仅用于短期读数。对于有一个选定接口抑制"50Hz"和 8 个参数化通道的SM331-7KF02-0AB0 ，这意味着电流将会约每180ms流过一次，每次有20ms可读取阻抗。
48：为什么S7-300 模拟输出组的电压输出超出容差？端子S+和S-作何用途？ 下列描述适用于所有模拟输出模块SM 332：
当使用模拟输出模块 SM 332 时，必须注意返回输入S+和S-的分配。它们起补偿性能阻抗的目的。当用独立的带有S+ 和S-的电线连接执行器的两个触点时，模拟输出会调节输出电压，以便使动作机构上实际存在的电压为所期望的电压。
如果想要获得补偿，那么执行器必须用 4 根电线连接。这意味着对于第一个通道，需要：
输出电压通过针脚 3 和针脚 6 连接到执行器。
分配执行器的针脚 4 和针脚 5。
如果不想获得补偿，只需在前面的开关上简单的跨接针脚3-4和针脚5-6。 注意事项：因为打开的传感器端子 (S+ 和S-)，输出电压被调节到最大值 140 mV (用于 10V)。g 对于此分配，无法保持0.5 %的电压输出使用误差限制。
49：如何连接一个电位计到6ES7 331-1KF0-0AB0?
电位计的采样端和首端连接到 M+，末端连接 M-，并且 S- 和M-连接到一起。
注意: 最大的可带电阻是6K，如果电位计支持直接输出一个可变的电压，那么电位计的首端应该连接V＋，M端连接M－。
50：如何把一个PT100温度传感器连接到模拟输入模块SM331？
PT100热电阻随温度的不同其电阻值随之变化。如果有一恒定电流流经该热电阻，该热电阻上电压的下降随温度而变化。恒定电流加在接点Ic+ 和 Ic-上。模拟模块SM331在M+和M-电测定电流的变化。通过测定电压就可以确定出温度。
PT100 到模拟输入组有三类连接：4 线连接可得到最精确的测定值。 * 注意：
1）3 线连接用的公式仅表明了模拟输入模块 SM331 （MLFB 号为6ES7 331-7Kxxx-0AB0）b " 的实际测定过程。
2）在 S7-300 系列中，存在一些通过多次测定的模拟输入端。它们规定出公共返回线的线电阻并作数学补偿。所获精确度几乎与 4 线连接可比美。这样模块的一个例子就是SM331(MLFB号6ES7 331-7PF00-0AB0)。
3）所给出的公式仍然适用于主要的物理关系，但并不包含确定 PT100 电阻的有效测定过程。
51：可以将 HART 测量转换器连接到 SIMATIC S7-300 系列常规的模拟输入模块吗？ 如果不需要 HART 测量转换器的其它 HART 特性，还可以使用其它 S7-300 模拟输入模块。例如，可以使用模块 6ES7 331-7KF0x-0AB0 或一个带隔离的 4 通道模块(如 6ES7 331-7RD00-0AB0)。为此，将积分时间要设置为 16.66ms，20ms 或 100ms。
S7-300PLC模拟量模板
6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号)
6ES7 331-7KF02-9AJ0 模拟量输入模块(8路，多种信号)
6ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号)
6ES7 331-7KB02-9AJ0 模拟量输入模块(2路，多种信号)
6ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位精度)
6ES7 331-7NF00-9AM0 模拟量输入模块(8路，15位精度)
6ES7 331-7NF10-0AB0 模拟量输入模块(8路，15位精度)4通道模式
6ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位精度，快速)
6ES7 331-1KF02-0AB0 模拟量输入模块(8路, 13位精度)
6ES7 331-1KF02-9AM0 模拟量输入模块(8路, 13位精度)

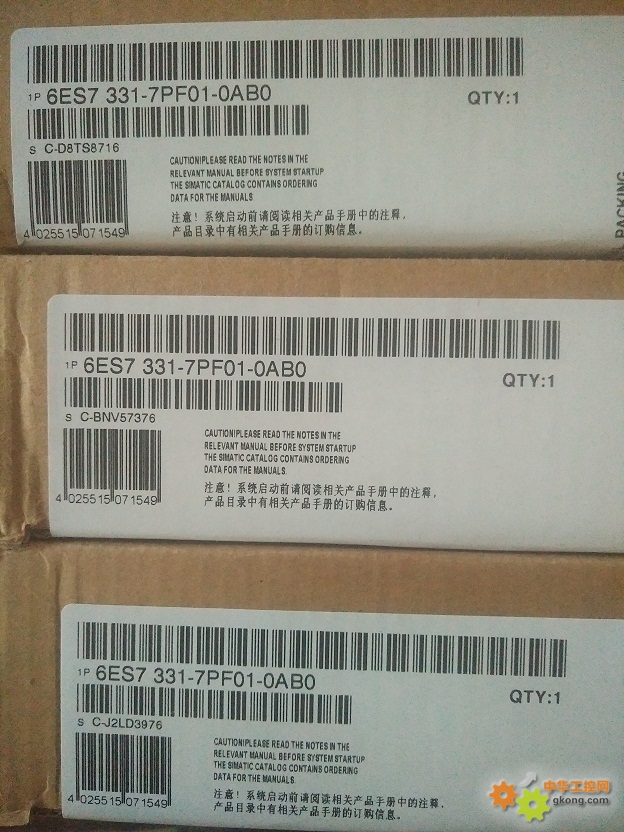

6ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻
6ES7 331-7PF01-9AM0 8路模拟量输入,16位,热电阻
6ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶
6ES7 331-7PF11-9AM0 8路模拟量输入,16位,热电偶
6ES7 332-5HD01-0AB0 模拟输出模块(4路)
6ES7 332-5HD01-9AJ0 模拟输出模块(4路)
6ES7 332-5HB01-0AB0 模拟输出模块(2路)
6ES7 332-5HB01-9AJ0 模拟输出模块(2路)
6ES7 332-5HF00-0AB0 模拟输出模块(8路)
6ES7 332-5HF00-9AM0 模拟输出模块(8路)
6ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位精度)
6ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）
6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）
S7-300PLC附件
6ES7 365-0BA01-0AA0 IM365接口模块
6ES7 360-3AA01-0AA0 IM360接口模块
6ES7 361-3CA01-0AA0 IM361接口模块
6ES7 368-3BB01-0AA0 连接电缆 (1米)
6ES7 368-3BC51-0AA0 连接电缆 (2.5米)
6ES7 368-3BF01-0AA0 连接电缆 (5米)
6ES7 368-3CB01-0AA0 连接电缆 (10米)
6ES7 390-1AE80-0AA0 导轨(480mm)
6ES7 390-1AF30-0AA0 导轨(530mm)
6ES7 390-1AJ30-0AA0 导轨(830mm)
6ES7 390-1BC00-0AA0 导轨(2000mm)
6ES7 392-1AJ00-0AA0 20针前连接器
6ES7 392-1AM00-0AA0 40针前连接器
