西门子CPU315-2DP可编程控制器 德国原装 现货销售
订货号：6ES7315-2AH14-0AB0
CPU 315-2 DP 是一个带有大中型程序存储器和 PROFIBUS DP 主/从接口的 CPU。除了集中式 I/O 结构外，它还可用于分布式自动化结构。
它在 SIMATIC S7-300 中经常被用作标准 PROFIBUS DP 主站。 该 CPU 也被用作分布式智能设备（DP从站）。
它已经依照量化框架作了优化，以便使用 SIMATIC 工程工具，如：
另外，CPU 为采用软件来实现一些简单的工艺任务提供了一个理想的平台，例如：
- 简单的运动控制
- 使用 STEP 7 块或运行软件“标准/模块化PID控制” 来实现闭环控制任务的解决方案
通过使用 SIMATIC S7-PDIAG 可以实现扩展过程诊断。
可参数化的特性
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
- MPI多点接口;
定义站地址
- 重启动/循环时间特性；
最大循环时间以及负载限制，以及自检测功能
- 时钟存储器；
设定地址
- 防护等级；
定义程序和数据的访问权限
- 系统诊断；
定义诊断报警的处理和范围
|
|
6ES7315-2AH14-0AB0
|
|
一般信息
|
|
|
硬件产品型号
|
01
|
|
固件型号
|
V3.3
|
|
工程组态
|
|
|
|
STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）
|
|
电源电压
|
|
|
24 V DC
|
√
|
|
输入电流
|
|
|
电流消耗（额定值）
|
850 mA
|
|
电流消耗（空载），典型值
|
150 mA
|
|
冲击电流，典型值
|
3.5 A
|
|
I²t
|
1 A²·s
|
|
功耗
|
|
|
功耗，典型值
|
4.5 W
|
|
内存
|
|
|
工作存储器
|
|
|
|
256 kbyte
|
|
|
X
|
|
|
128 kbyte
|
|
装载存储器
|
|
|
|
√
|
|
|
8 兆字节
|
|
|
10 a
|
|
后备
|
|
|
|
√；通过 MMC 保证（免维护）
|
|
|
√；程序和数据
|
|
CPU 处理时间
|
|
|
位操作，典型
|
0.05 µs
|
|
字操作，典型
|
0.09 µs
|
|
定点数运算，典型
|
0.12 µs
|
|
浮点数运算，典型
|
0.45 µs
|
|
CPU 块
|
|
|
块数量（总数）
|
1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的最大数量。
|
|
DB
|
|
|
|
1,024；编号范围：1 到 16000
|
|
|
64 kbyte
|
|
FB
|
|
|
|
1,024；编号范围：0 到 7999
|
|
|
64 kbyte
|
|
FC
|
|
|
|
1,024；编号范围：0 到 7999
|
|
|
64 kbyte
|
|
OB
|
|
|
|
64 kbyte
|
|
嵌套深度
|
|
|
|
16
|
|
|
4
|
|
计数器、定时器及其保持性
|
|
|
S7 计数器
|
|
|
|
256
|
|
|
|
|
|
√
|
|
|
0
|
|
|
255
|
|
|
Z0 ～ Z7
|
|
|
|
|
|
0
|
|
|
999
|
|
IEC 计数器
|
|
|
|
√
|
|
|
SFB
|
|
|
不限（只取决于 RAM 容量）
|
|
S7 定时器
|
|
|
|
256
|
|
|
|
|
|
√
|
|
|
0
|
|
|
255
|
|
|
无保持性
|
|
|
|
|
|
10 ms
|
|
|
9,990 s
|
|
IEC 定时器
|
|
|
|
√
|
|
|
SFB
|
|
|
不限（只取决于 RAM 容量）
|
|
数据区及其保持性
|
|
|
保持数据区域，总共
|
全部，最大 128 KB
|
|
标志
|
|
|
|
2,048 字节
|
|
|
√；MB 0 – MB 2047
|
|
|
MB 0 - MB 15
|
|
|
8; 1个存储字节
|
|
数据块
|
|
|
|
√；通过 DB 上的非保持性
|
|
|
√
|
|
局部数据
|
|
|
|
32 KB；每个块最大 2 KB
|
|
地址区
|
|
|
I/O 地址区
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
过程映像
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
128 字节
|
|
|
128 字节
|
|
子过程映像
|
|
|
|
1
|
|
数字量通道
|
|
|
|
16 384
|
|
|
16 384
|
|
|
1 024
|
|
|
1 024
|
|
模拟量通道
|
|
|
|
1 024
|
|
|
1 024
|
|
|
256
|
|
|
256
|
|
硬件配置
|
|
|
机架，最大
|
4
|
|
每个机架的模块数量，最多
|
8
|
|
扩展设备，最大
|
3
|
|
DP 主站的数量
|
|
|
|
1
|
|
|
4
|
|
可运行的 FM 和 CP 数量（推荐）
|
|
|
|
8
|
|
|
8
|
|
|
10
|
|
时间
|
|
|
时钟
|
|
|
|
√
|
|
|
√
|
|
|
10 s；典型值：2 s
|
|
|
6 个星期；40°C 环境温度
|
|
|
电源关闭后时钟继续运行
|
|
|
时钟以发生故障时的时间继续运行
|
|
运行小时计数器
|
|
|
|
1
|
|
|
0
|
|
|
0至2^31 小时（当使用 SFC 101时）
|
|
|
1 小时
|
|
|
√；在每次重启时必须重新启动
|
|
时钟同步
|
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√;带有 DP 从站，仅从站时钟
|
|
|
√
|
|
|
√
|
|
|
X
|
|
接口
|
|
|
USB 接口数量
|
0
|
|
第 1 个接口
|
|
|
接口类型
|
内置 RS 485 接口
|
|
物理
|
RS 485
|
|
隔离
|
X
|
|
接口电源 (15-30 VDC)，最大
|
200 mA
|
|
功能性
|
|
|
|
√
|
|
|
X
|
|
|
X
|
|
|
X
|
|
MPI
|
|
|
|
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√；仅服务器，在一侧组态
|
|
|
X
|
|
|
√
|
|
|
187.5 kbit/s
|
|
第 2 个接口
|
|
|
接口类型
|
内置 RS 485 接口
|
|
物理
|
RS 485
|
|
隔离
|
√
|
|
接口电源 (15-30 VDC)，最大
|
200 mA
|
|
功能性
|
|
|
|
X
|
|
|
√
|
|
|
√
|
|
|
X
|
|
DP 主站
|
|
|
|
|
|
|
√
|
|
|
X
|
|
|
√；只能是 I 块
|
|
|
√；仅服务器，在一侧组态
|
|
|
X
|
|
|
√
|
|
|
√
|
|
|
√；OB 61
|
|
|
√
|
|
|
√
|
|
|
8
|
|
|
√
|
|
|
12 Mbit/s
|
|
|
124；每个站
|
|
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
|
|
|
244 字节
|
|
|
244 字节
|
|
DP 从站
|
|
|
|
|
|
|
√
|
|
|
X
|
|
|
X
|
|
|
√；仅服务器，在一侧组态
|
|
|
X
|
|
|
√
|
|
|
√
|
|
|
X
|
|
|
最新的 GSD 文件可以从以下地址获得：http://www.siemens.de/profibus-gsd
|
|
|
12 Mbit/s
|
|
|
√；仅在接口无效时适用
|
|
|
|
|
|
244 字节
|
|
|
244 字节
|
|
|
32
|
|
|
32 字节
|
|
等时同步模式
|
|
|
同步操作（一直同步至端子）
|
√
|
|
通信功能
|
|
|
编程器/OP 通信
|
√
|
|
数据记录路由
|
√
|
|
全局数据通信
|
|
|
|
√
|
|
|
8
|
|
|
8
|
|
|
8
|
|
|
8
|
|
|
22 字节
|
|
|
22 字节
|
|
S7 基本通信
|
|
|
|
√
|
|
|
76 字节
|
|
|
76 字节；76 字节（带 X_SEND 或 X_RCV）；64 字节（带 X_PUT 或or X_GET，作为服务器）
|
|
S7 通信
|
|
|
|
√
|
|
|
√
|
|
|
√；通过 CP 和可加载的功能块
|
|
|
180 字节；采用 PUT/GET
|
|
|
240 字节；作为服务器
|
|
S5 可兼容通信
|
|
|
|
√；通过 CP 和可加载的 FC
|
|
连接数量
|
|
|
|
16
|
|
S7 报文功能
|
|
|
报文功能可以登录站的数量，最多
|
16；取决于为 PG/OP 和 S7 基本通信所组态的连接
|
|
过程诊断报文
|
√
|
|
可同时激活的 Alarm-S 块，最多
|
300
|
|
调试功能
|
|
|
状态/控制
|
|
|
|
√
|
|
|
输入、输出、位存储器、DB、定时器、计数器
|
|
|
30
|
|
|
30
|
|
|
14
|
|
强制
|
|
|
|
√
|
|
|
输入，输出
|
|
|
10
|
|
状态块
|
√；最多 2 个，同时
|
|
单步运行
|
√
|
|
断点数量
|
4
|
|
诊断缓冲区
|
|
|
|
√
|
|
|
500
|
|
|
X
|
|
|
100；只保留最后 100 项
|
|
|
|
|
|
√; 10 - 499
|
|
|
10
|
|
环境条件
|
|
|
工作温度
|
|
|
|
0 °C
|
|
|
60 °C
|
|
组态
|
|
|
编程
|
|
|
|
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
见“指令表”
|
|
|
8
|
|
专门知识保护
|
|
|
|
√
|
|
|
√；带有 S7 块加密功能
|
|
外形尺寸
|
|
|
宽
|
40 mm
|
|
高度
|
125 mm
|
|
深
|
130 mm
|
|
重量
|
|
|
重量，约
|
290 g
|
下列接线说明适于下列MLFB的模拟输入/输出模块： 6ES7335-7HG00-0AB0 、6ES7335-7HG01-0AB0
检查是否正在使用的安装在绝缘机架上的未接地传感器或检查您的传感器是否接地。 安装在绝缘机架上的传感器：尽可能通过最短路径(可能的话，直接连接到前端的连接器)将接地端子 Mana (针6)连接到测量通道M0(针10)，M1(针12)，M2(针14)和M 3(针16)以及中央接地点(CGP)。
接地传感器：确保传感器有良好的等电位连接。然后把从 M 到 Mana和到中央接地点的连接隔离起来。请将屏蔽层置于两侧。
53：在S7-300F中，是否可以在中央机架上把错误校验和标准模块结合在一起使用？ 在S7-300F的中央机架上，可以混合使用防错和非防错（标准）数字E/A模块。为此，就像在ET200M中一样，需要一个隔离模块(MLFB: 6ES7195-7KF00-0XA0)，用来在中央和扩展机架中隔离防错模块和标准模块。
请遵守以下安装原则：标准模块(IM、SM、FM、CP)必须插到隔离模块左侧的插槽中，防错数字E/A模块必须插到隔离模块右侧的插槽中。
54：可以将来自防爆区 0 或防爆区 1 的传感器 / 执行器直接连接到 S7-300 Ex(i) 模块吗？
不能连接来自防爆区 0 的传感器/执行器。但可以直接连接来自防爆区 1 的传感器/执行器。
Ex(i) 模块是按照 【EEx ib】 IIC 测试的。因此，模块上有两道防爆屏障。然而，必须获得【EEx ia】认可才能用来自防爆区 0的传感器 /执行器。(模块上将应该有三道防爆屏障)。
55：在SIMATIC PCS 7 中使用FM 355 或者FM 355-2 要特别注意什么？
举个例子，如果您想在一个冗余的ET 200M站中使用FM 355 或者FM 355-2 ，那么请注意以下的重要事项:
有两个功能块可用于连接FM 355。举个例子，如果需要使用“运行过程中更换模块” (热插拔)功能，您可以使用订货号为 6ES7 153-2BA00-0XB0 的IM 153-2 HF 接口模块的高级特性。在这种情况下，当使用“硬件配置”软件进行组态时，您必须激活“运行过程中更换模块”( 热插拔)功能。IM 153-2 和所有的SM/FM/CP 都要插在激活的总线模块上 (订货号 6ES7 195-7Hxxx-0XA0)。
56：将第一个FM 352-5 的输出与第二个FM 352-5 的输入直接相连时，有哪些注意事项？ 如果要将两个FM352-5 互连，在 6ES7 352-5AH10-0AE0（P 型沉没输出）上即可实现。
6ES7 352-5AH00-0AE0 有 M 型沉没输出，该输出只有在每个输出端先加一个插拔电阻时才可用，推荐插拔电阻的规格: 2,2 kOhm / 0,5 W. 确保开关盒内有短路连接。此种
情况下的操作频率可高达 100 kHz。
57：可以在不用PG的情况下更换FM353/FM354吗？
可以。FM353 (MLFB No. 6ES7 353-1AH01-0AE0)和FM354 (MLFB No. 6ES7 354-1AH01-0AE0)可以不用PG就进行更换。
要求：使用组态包FM353 V2.1或组态包FM354 V2.1以及STEP 7版本V3.1或更高版本。
步骤：当完成了FM和系统的启动后，必须创建一个系统数据块(SDB >=1000)并将它储存在 PG 上。在这个SDB中储存FM的全部参数化数据(DB/横移程序，机器数据,递增尺寸表等)。 把此SDB传送到 CPU 或者传送到 CPU 的存储卡上。
58：在 FM 350-2 上如何通过访问 I/O 直接读取计数值和测量值？
FM 350-2 允许最多 四个计数值或测量值直接显示在模块I/O上。可通过使用“指定通道”功能来定义哪个单个测量值要显示在 I/O 区。根据计数值或测量值的大小，必须在“用户类型”中将数据格式参数化为“Word”或“Dword”。如果参数化为“Dword”，每个“用户类型”只能有一个计数值或测量值。如果参数化为“Word”，可以读进两个值。在用户程序中，命令 L PIW用于 Word 访问，L PID用于 Dword 访问。
59： FM357－2 用绝对编码器时应注意什么?
FM357－2的固件版本为V3.2/V3.3在下列情况下绝对编码器的采样值可能会不正确， FM357－2固件版本为V3.4时这些问题将被解决。
1) FM357－2启动失败。例如,在启动窗口中定义的时间内掉电。 2) FM357－2在运行中拔插编码器的电缆。
3) 模拟的情况下。例如,FM357－2 在无驱动的情况下准备运行
推介产品：
6ES7972-0CB20-0XA0 USB接口编程适配器（USB接口编程电缆）
6ES7331-7PF11-0AB0 8路模拟量输入,16位,热电偶
6ES7341-1CH02-0AE0 CP341 通讯处理器（RS485/RS422）
6ES7331-7NF00-0AB0 模拟量输入模块(8路，15位精度)
6ES7322-1BH01-0AA0 开出模块（16点，24VDC）
6ES7321-1BH02-0AA0 开入模块（16点，24VDC）
6ES7332-8TF01-0AB0
6ES7322-1BL00-0AA0 开出模块（32点，24VDC）
6ES7321-1BL00-0AA0 开入模块（32点，24VDC）
6ES7321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
6ES7332-5HF00-0AB0 模拟输出模块(8路)
6ES7331-7TF01-0AB0
6ES7322-1BF01-0AA0
6ES7326-2BF10-0AB0
6ES7336-4GE00-0AB0

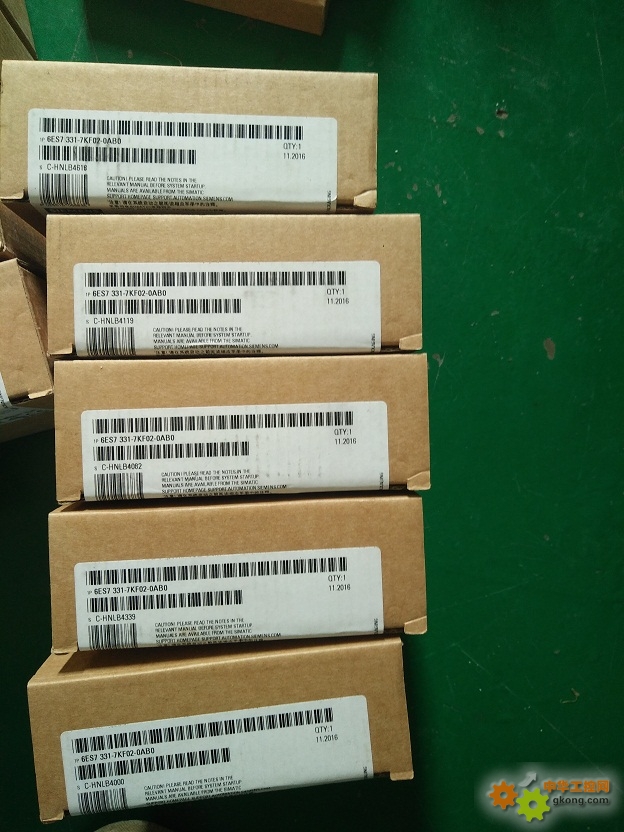

6ES7331-7KF02-0AB0 模拟量输入模块(8路，多种信号)
