小区加压泵站远程监控系统方案
一、客户现状
XX供水公司管理的小区加压站多数使用了无负压供水设备，老式加压站逐步被无负压供水设备取代。一般小区加压泵站现场设备有：双电源计量柜、电源切换柜、无负压供水设备、无负压供水设备变频控制柜。无负压供水设备变频控制柜采用一台ABB变频器带多台水泵的控制模式。为了保障高层建筑供水安全、卫生，提高二次供水工程的建设质量与管理水平，供水公司预建立一套小区加压泵站远程监控系统方案。
具体需求如下：
1、在总公司的调度中心增加服务器、网络设备及电脑设备，显示各小区加压泵站信息、可进行远程控制。
2、小区加压泵站远程监控系统软件具备显示、存储、查询、控制、分析、报表等功能；地图上显示全市各泵站位置及状态；显示每个泵站具体信息；泵站出现故障时可及时通过短消息向维护人员通报；经授权的操作者可自由增加、修改、删除泵站信息。
3、实时数据采集包括：
◆ 采集泵站总电压、总电流、电能。
◆ 采集每台水泵的单相电流。
◆ 采集每台水泵的启停状态。
◆ 采集每台水泵的故障状态。
◆ 采集变频器的故障状态。
◆ 就地/远程控制进水电动阀门的开闭。
◆ 可远程控制水泵机组的启停。
◆ 采集进出水压力、水箱液位、出水流量。
◆ 采集故障报警信息：过电压、欠电压、缺相、变频器故障、进水压力低、出水压力低、出水压力高、水箱液位低，地面液位高、异常大流量等几大类。
◆ 在每个泵站内安装两路摄像机，通讯采用ADSL。
二、小区加压泵站远程监控系统总体方案设计
◆ 在每个小区加压站内安装一台泵站测控终端；
◆ 在小区加压站重要工位上安装摄像机；
◆ 泵站测控终端、视频图像与调度中心服务器的通讯采用ADSL;调度中心服务器与值班员计算机之间采用局域网有线通讯；
◆ 调度中心统一管理各小区泵站，当某一个泵站出现异常时中心软件自动向该泵站负责人发送报警短信；
◆ 现场无宽带条件的可以采用GPRS方式进行通讯，该通讯方式不支持传输连续的图像。

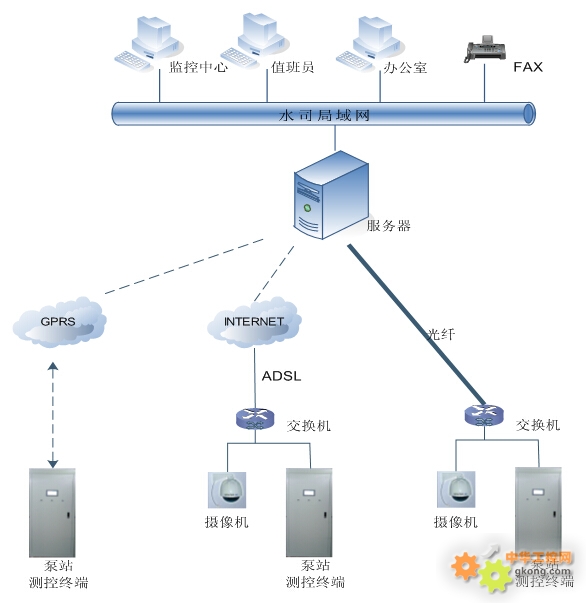

三、小区加压泵站远程监控系统拓扑图
四、小区加压泵站远程监控系统主要功能
◆ 采集泵组运行的电压、电流、启停状态、故障状态、远程就地状态；
◆ 采集水箱水位，进水阀门的开关状态；
◆ 采集进出水压力、出水流量。
◆ 支持监控中心远程控制水泵的启停，远程控制进水电动阀门的开关操作。
◆ 支持监控中心远程对泵房内的照明设备进行控制。
◆ 具有故障报警功能：如检测到电源出现过压、欠压、过流、欠流、缺相、压力超限、水位超限时主动向监控中心报警。
◆ 具有分时段供水功能：用水高峰时设定较高压力供水，用水低谷时设定较低压力供水。◆ 自动控制功能：根据水箱水位自动控制进水电动蝶阀的开关。

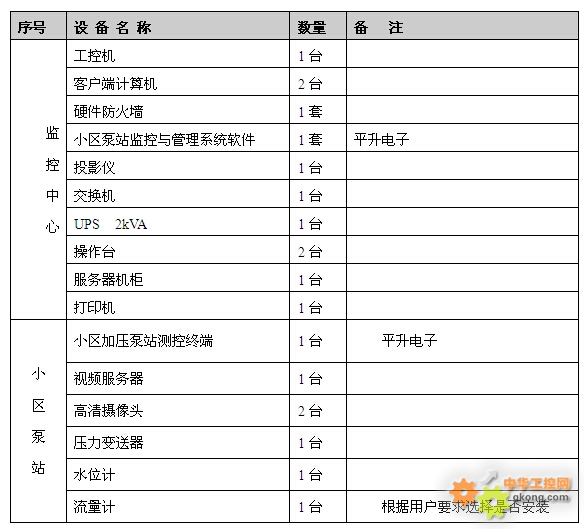

五、系统设备清单
