一、概述：
XMT改进型系列温度显示调节仪（简称仪器）以单片机为核心设计，采用SMT贴片工艺生产，整机工艺先进，性能稳定，具有控温准确、抗干扰能力强，操作简单等优点。全数字化调校，热电偶冷端自动补偿，可满足不同的实用要求。产品广泛应用于包装机械、木工机械、冶金、陶瓷等行业的温度测量和控制。
XMT改进型系列温度显示调节仪产品符合标准GB/T13639。
二、主要技术参数：
1.显示误差：小于等于正负（1.0%FS+1个字）。
2.冷端补偿误差：小于等于正负2°C。
3.控制灵敏度：小于等于0.75%FS。
4.仪表分辨率：1°C互殴0.1°C。
5.仪表采样周期：3次/s。
6.输出触点容量:继电器触点220V阻性负载小于等于3A；继电器触点220V感性负载小于等于1A。
7.输出直流电压：SSR驱动电平DC12V正负2V（小于等于30mA）。
8.时间比例调节：输出周期20s。
9.信号输入：热电偶：K或E；热电阻：Pt100或Cu50。
10.控制方式：二式位、三式位，时间比例式。
11.工作电源：AC220V正负10% 50Hz-60Hz（特殊电源可订做）。
12.工作环境：温度0-50°C（未结冰状态），相对温度小于等于85%的无腐蚀性气体场合。
13.大气压力：86kPa-106kPa.

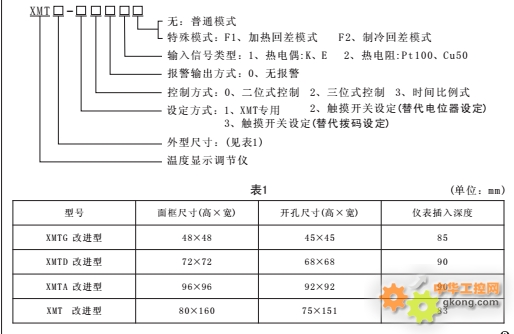

三、仪表型号定义：

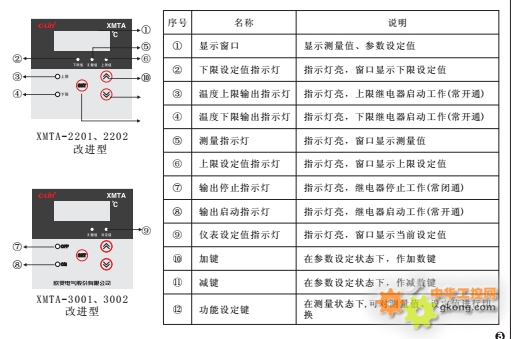

四、仪表的面部结构（典型说明）：
五、仪表操作说明：
仪表按接线图正确接线后上电，仪表显示按顺序显示以下参数：版本号，输入类型（传感器分度号）。输出模式，最后显示当前温度测量值。
仪表上电后，测量指示灯亮，数码管窗口显示当前测量值：按“SET”键一下，下限设定值指示灯亮，数码管窗口显示下限设定值；再按“SET”一下，上限设定值指示灯亮，数码管窗口显示上限设定值。测量状态下按“SET”一下，上限设定值指示灯亮，数码管窗口显示上限设定值。测量状态下按“SET”键可对显示窗口的测量值、设定值之间进行切换：按加键、减键可修改设定值。
六、仪表工作方式说明：
1.二位式控制：测量值低于设定温度、仪表端子总低接通，且输出启动指示灯（ON绿色）亮：实际温度高于设定温度时仪表端子总低分开且输出停止指示灯（OFF红色）亮。刚开机时，先将设定值置于所需要温度的80%处，待仪表切换几次以后，再将设定值置于所需要的温度处，这样可减少刚开机时的温度过冲。
2.三位式控制：当测量值低于下限设定时，温度上or下限输出指示灯亮即上or下限继电器均总低通，当实际温度达到或者超过下限设定值但低于上限设定值时，温度下限输出指示灯（绿色）亮灭，温度上限输出指示灯（红色）仍亮，下限继电器（停止）总低断，一般作温度控制时，可把下限继电器输出作辅助加热控制，上限作加热控制，也可把下限继电器输出作温度控制，而把上限继电器输出作超温报警，该控制方式时上下限独立设定，独立输出。
3.时间比例式：当测量值未进入比例带时，仪表继电器总低通、负载升温。当进入比例带后，继电器开始有规律地进行开关动作。温度越接近设定温度，总低通的时间越短，反之亦然。此仪表用改变负载平均加热功率的方式来改变温度，所以当散热平衡时温度可基本稳定在某一很小的范围内。
4.特殊的回差模式：产品型号后带“F”则表示该仪表具有特殊回差调节的功能，比如：XMTA-2201F1（改进型）。仪表在低于下限设定时启动或停止输出，高于上限时启动或停止输出，仪表的输出继电器为高、总、低三个端子。
回差加热模式（F1）：若仪表下限温度设置为40°C，上限温度为80°C；当测量温度低于40°C时，下限输出指示灯亮，总低通，总高断，启动加热；当测量温度高于40°低于80°时，输出状态不变化；当测量温度高于80°时，上限输出指示灯亮，下限输出指示灯灭，总低断，总高通，停止加热。
回差制冷模式（F2）：若仪表下限温度设置为40°，上限温度为80°；当测量温度高于80°时，上限输出指示灯亮，总低通，总高断，启动制冷；当测量温度高于40°，低于80°时，输出状态不变化；当测量温度低于40°时，下限输出指示灯亮，总低断，总高通，停止制冷。
