一、系统概述

智能灌溉系统（智能化灌溉系统）通过IC卡机井灌溉控制箱对农田机井进行取水管理，以IC卡刷卡取水的方式取代了传统的专人管理方式；实现了农业用水计量、水资源信息的自动化采集和测控。针对机井分布情况、灌溉区域的不同，唐山平升提出了三种不同方式的组网方案。

注：该系统于2015年11月12日顺利通过水利部测试，并被评为“优秀”产品进行推广。

二．系统拓扑图

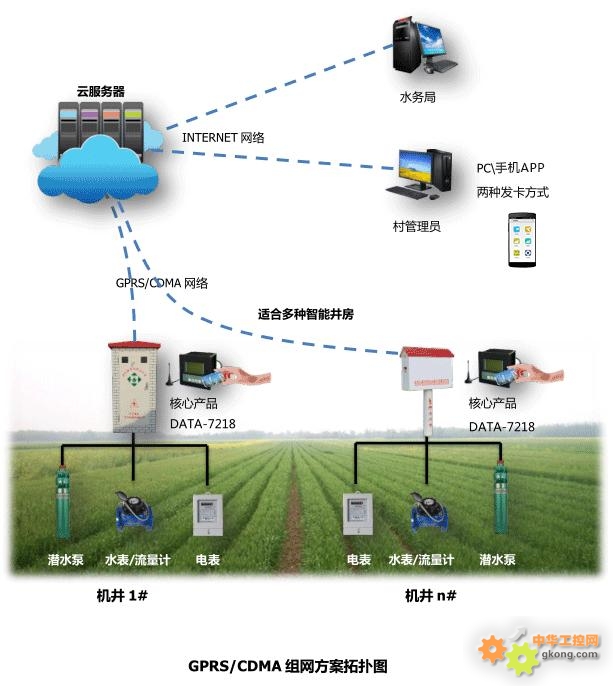

1、GPRS/CDMA组网方案

平升该方案适用于灌溉区及机井分布广的现场组网方式。采用全球通信网络GPRS/CDMA组网。各机井监控信息传输至云服务器，村级管理中心与水务局管理中心通过访问云服务器获得相关数据。

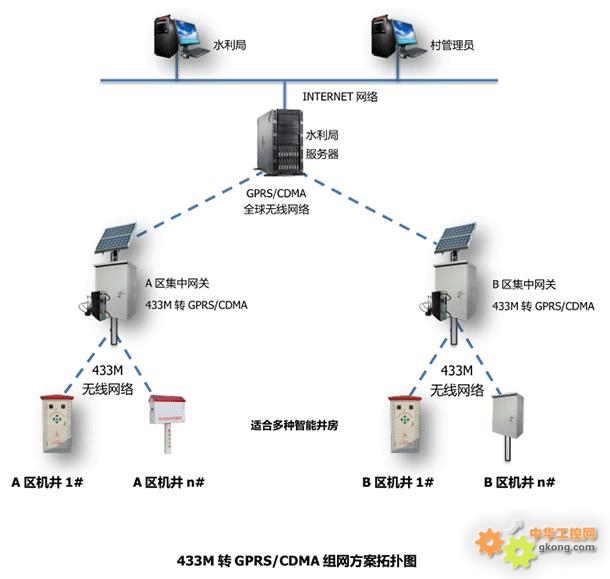

2、433M转GPRS/CDMA组网方案

平升该方案适用于机井相对密集，且距离村中心较远的现场。采用短距离433M组网，再经过远距离GPRS/CDMA网络传输至水利局服务器。村级管理中心与水务局管理中心通过服务器获得相关数据。

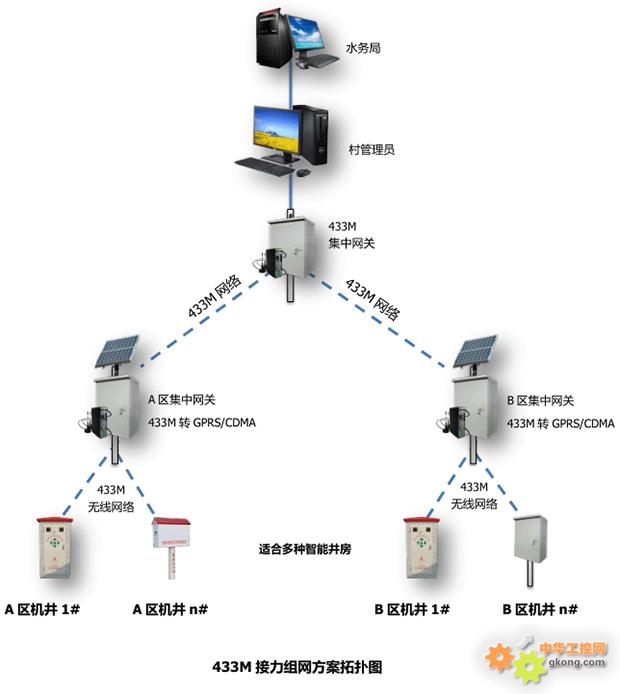

3、433M接力组网方案

平升该方案适用于灌溉区且机井分布密集，距离村管理中心近的现场组网方式。采用纯短距离433M组网方式，实现了系统“零”通信费用。机井数据通过村管理中心传输至水务局。

三、系统优势

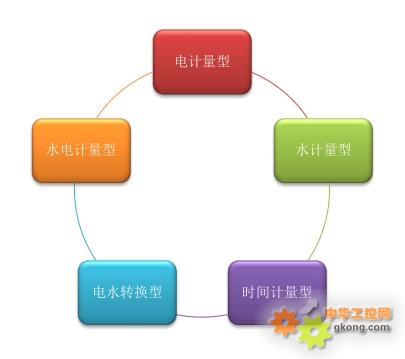

1、计量方式：

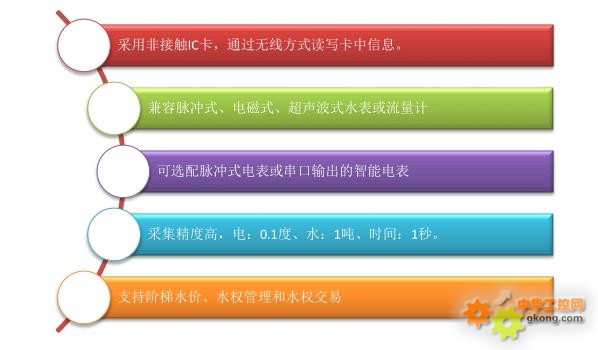

2、系统特点

3、系统功能

◆ 具有限制取水功能，年累计取水量超过设定限值时，自动停泵。

◆ 水泵缺相、过载、过流或计量设备故障时，自动停泵，保障设备安全、计量准确。

◆ 具有防雷保护功能，确保控制终端在雷雨季节安全运行。

◆ 不同功率的机井（水泵），只需更换不同的交流接触器即可。

◆ 手机APP具备无线抄表功能，可在机井周边20米范围内一键抄取该机井的所有农户用水记录。

◆ 不同村的IC 卡不能相互使用，即一个村的卡不能到另一个村使用。

◆ 在使用时断电，IC卡机井灌溉控制箱的数据不会丢失，来电后农户可继续使用。

◆ 一台DATA-9201 IC卡机井灌溉控制箱可供多个农户使用；一个农户也可使用多台DATA-9201 IC卡机井灌溉控制箱。

◆ 卡内金额小于设定的下限值，IC卡机井灌溉控制箱会自动发出报警信息，提示农户及时充值。

IC卡机井灌溉控制器

产品概述

DATA-7208/7218 IC卡机井灌溉控制器，于2015年11月12日顺利通过了水利部组织的权威检测，并被评为“优秀”产品进行推广，同时被纳入 2016年水利先进实用技术重点推广指导目录。该产品已取得国家实用新型专利证书（专利号：ZL 2015 2 0633530.X）。

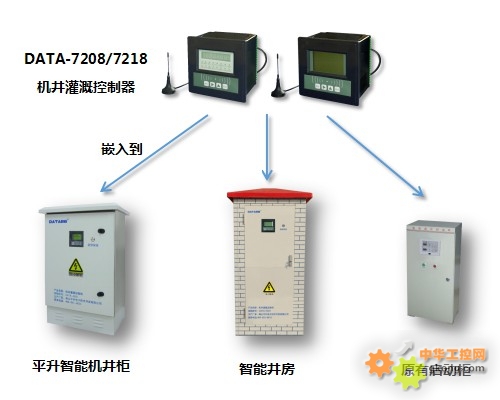

DATA-7208/7218 IC卡机井灌溉控制器，可以嵌入到平升智能机井柜、智能井房或原有启动柜，对机井进行监控。

功能特点

◆ 控制器采用水、电双计量的计量方式。

◆ 传输规约符合水利部标准的水资源传输规约。

◆ 现场采用蓝牙或串口维护方式，同时支持远程设备维护。

◆ 具备泵阀控制、水表、电表、IC卡等丰富的设备接口。

◆ 输出传输可选GPRS、3G或4G网络。

◆ 供电可使用交流12V/24V或直流12V/24V电源。

◆ 标准的盘面安装方式。

平升独创蓝牙设备维护功能。 IC卡机井灌溉控制器通过蓝牙网络与手机APP近距离连接。可以实现控制器无线升级，控制器的无线维护，机井数据的同步上传。

系统结构说明

1、将嵌入DATA-7218的平升机井控制柜与现场设备对接。

2、任意一部安装了机井管理APP的安卓手机，通过连接蓝牙读卡器，对IC卡进行开卡、充值的管理，用水户可通过简单的刷卡流程，操作灌溉机井取水，停止取水时根据水量、电量扣除相关费用。

3、机井控制器与手机均可以通过GPRS、3G或4G网络与中心服务器同步通讯。

4、村级中心与上级管理中心能远程访问服务器，取得并管理相关数据。

技术参数
