概述
GN19-12型系列户内高压隔离开关系高压开关设备，用于额定电压12kV，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型和加装带电显示装置等。
结构简介
本系列隔离开关配用CS6-1型人力操作机构。
本系列隔离开关为三极型，由底架、转轴及杠杆、支柱瓷绝缘子、闸刀及接线板等部分组成。转轴安装在底架上，其上焊有三对杠杆，杠杆通过拉杆瓷绝缘子与闸刀相连。转轴两端伸出底架，其任何一端均可与操动机构相连。
C型为穿墙式。其中C1表示转动在穿墙侧；C2表示开断在穿墙侧；C3表示两侧均在穿墙侧。
型号及含义
例如：GN19-12
G：隔离开关 N：户内型 19：设计序列号 12：额定电压12KV
使用环境条件
1. 海拔不超过1000m；
2. 周围空气温度：-25℃~+40℃；
3. 周围环境相对湿度：日平均值不大于95%，日平均值不大于90%；
4. 地zhen裂度不超过8度；
5. 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
GN19典型技术参数表
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
12
|
|
1min工频耐受电压
|
对地
|
kV
|
42
|
|
断口
|
kV
|
48
|
|
雷电冲击耐受电压(峰值)
|
对地
|
kV
|
75
|
|
断口
|
kV
|
85
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
200、400、630、1000、1250
|
|
额定短时耐受电流
|
kA
|
6.3、12.5、20、31.5、40
|
|
额定峰值耐受电流
|
kA
|
16、31.5、50、80、100
|
|
额定短路持续时间 主刀 / 地刀
|
S
|
4/2
|
|
爬电距离
|
mm
|
300-380
|
|
机械寿命
|
次
|
2000次
|
|
型号
|
额定电压
kV
|
额定电流
A
|
额定短时耐受电流(4s)
kA
|
额定峰值耐受电流
kA
|
|
GN19-12/400-12.5
|
12
|
400
|
12.5
|
31.5
|
|
GN19-12/630-20
|
12
|
630
|
20
|
50
|
|
GN19-12/1000-31.5
|
12
|
1000
|
31.5
|
80
|
|
GN19-12/1250-40
|
12
|
1250
|
40
|
100
|
|
GN19-12C/400-12.5
|
12
|
400
|
12.5
|
31.5
|
|
GN19-12C/630-20
|
12
|
630
|
20
|
50
|
|
GN19-12C/1000-31.5
|
12
|
1000
|
31.5
|
80
|
|
GN19-12C/1250-40
|
12
|
1250
|
40
|
100
|

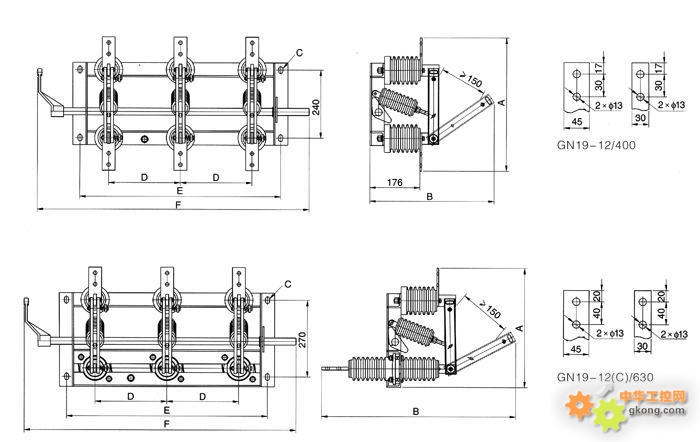

外型及安装尺寸
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
|
GN19-12/400
|
450
|
436
|
4-14×24
|
210
|
230
|
250
|
275
|
620
|
660
|
700
|
870
|
900
|
940
|
|
GN19-12/630
|
490
|
436
|
|
GN19-12/1000/1250
|
510
|
530
|
4-18×28
|
|
GN19-12C/400
|
420
|
625
|
4-14×24
|
|
GN19-12C/630
|
460
|
625
|
|
GN19-12C/1000/1250
|
505
|
745
|
4-18×28
|
