市场应用背景
随着精益柔性生产对速度与稳定性要求的不断提升，市场对运动控制系统的实时性与稳定性也提出了更高标准。
作为现代先进装备的核心大脑，高性能运动控制以其高精度、高速度、实时响应和高灵活性的精细化特性，驱动高端智能装备，实现精益生产与柔性制造。
常见传统方案：
传统运动控制方案主要有两种：PC+运动控制卡方案和PLC方案。

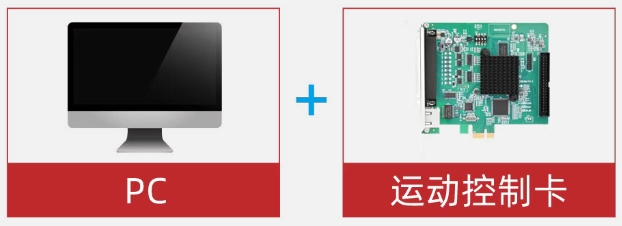

方案一：PC+运动控制卡方案
该方案需要软件工程师开发视觉部分工艺并且需要对接到MES等平台；电气工程师做PLC非标控制开发后再进行软件和控制系统的通讯对接。企业用人成本高，企业人员跨专业协作存在壁垒问题。
架构：由PC负责视觉处理、数据运算和人机界面等上层任务，运动控制卡专司实时运动控制。PC与运动控制卡之间通常通过PCIe或PCI通讯进行数据传输。
痛点：
● 通讯延迟：PCIe/PCI通讯存在较大的通讯交互延迟。
● 实时性不足：运动控制应用程序运行在Windows上，易受系统调度抖动影响，导致控制稳定性与实时性降低。
方案二：PLC方案
痛点：
● 轨迹控制能力弱：在复杂轨迹（如多轴联动插补）控制方面表现不足。
● 精度受限：难以满足高精度加工场景的需求。
● 通讯瓶颈：与PC等上位系统进行高效、大容量数据通讯存在困难。
实时运动控制内核MotionRT750应运而生。它深度融合了PC的强大信息处理能力与运动控制卡的高性能轨迹控制及硬实时特性，充分发挥CPU的强劲算力优势。该内核专为满足高速高精加工与复杂轨迹控制等严苛场景而设计，为现代制造提供更可靠、更精细的运动控制能力。
MotionRT750基于x86 CPU架构。在Windows/Linux操作系统下能实现裸机运行或强实时稳定运行。通过Local高速接口与EtherCAT冗余总线技术，可支持多达254轴的高精度运动控制，控制周期可低至125μs，显著提升设备性能，助力产能提升至少20%。
运动控制实时内核MotionRT750的实现机制

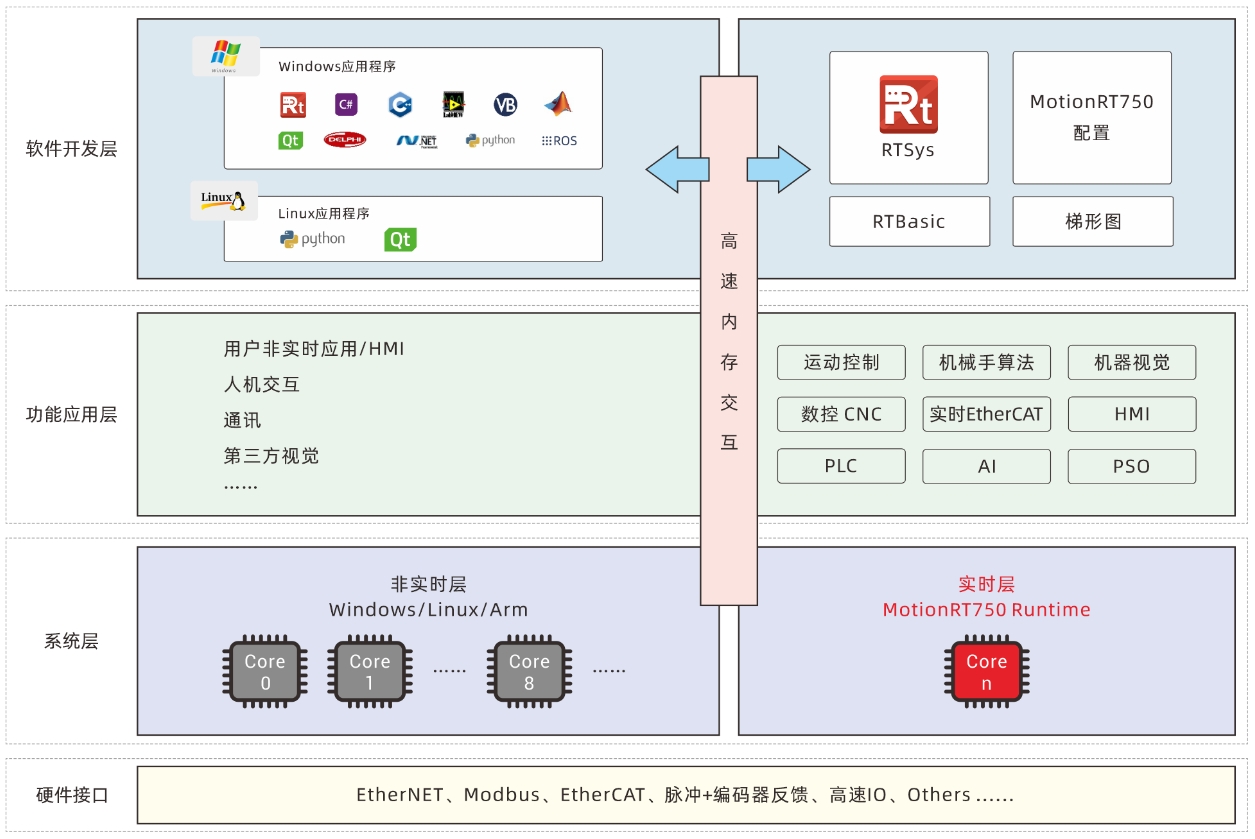

MotionRT750运动控制实时内核采用高效的多核CPU任务分配策略：它将核心的运动控制、机器人算法、数控（CNC）及机器视觉等实时任务，集中运行在1-2个专用CPU核上。与此同时，其余CPU核则专注于处理Windows/Linux相关的非实时任务。
通过集成MotionRT750 Runtime实时层与操作系统非实时层，并利用高速共享内存进行数据交互，显著提升了运动控制与上层应用间的通信效率及函数执行速度，最终实现更稳定、更高效的智能装备控制，确保了运动控制任务的绝对实时性与系统稳定性。

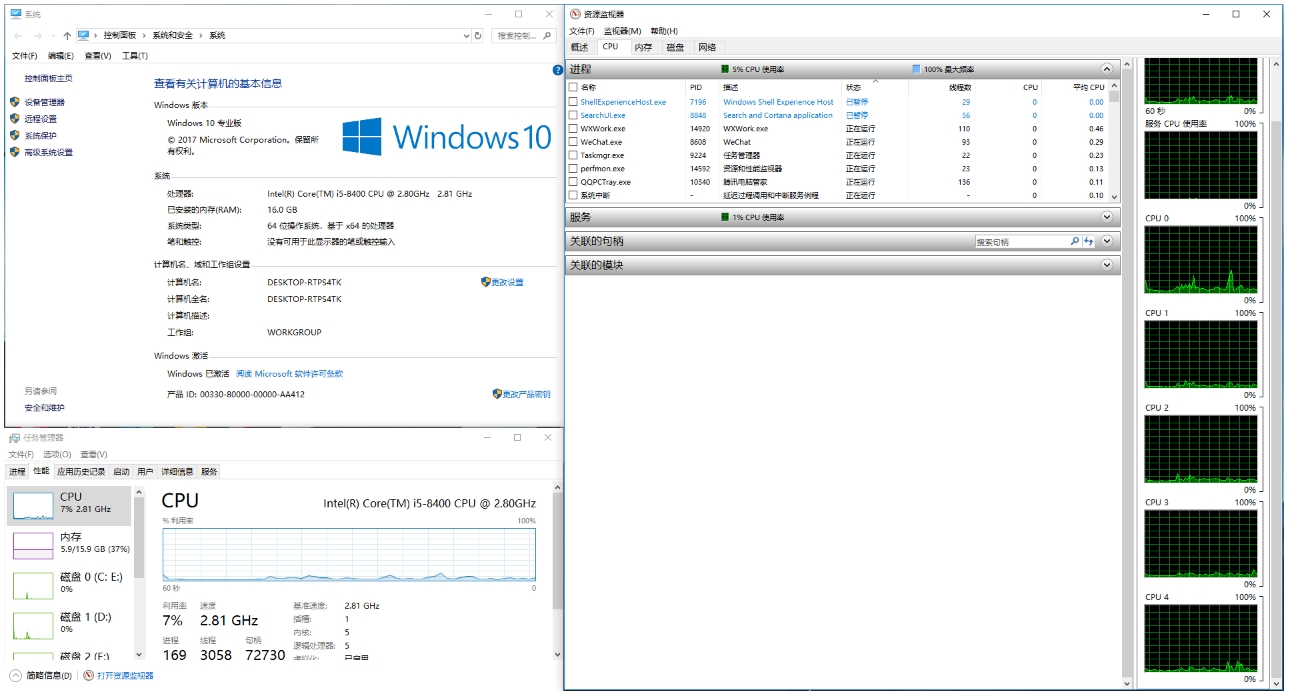

例如：在一个配备6核处理器（如Intel Core i5-8500）的系统上，MotionRT750会独占1个物理核心运行实时控制任务。其余5个核心则完全用于处理Windows/Linux操作系统及上层应用，实现资源的最优分配。
运动控制实时内核MotionRT750的性能优势
| 运动控制实时内核MotionRT750与传统运动控制卡/PLC的交互速率对比

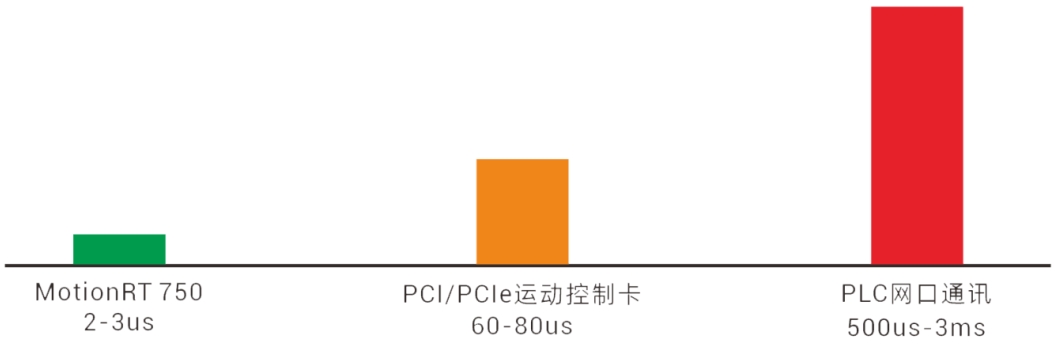

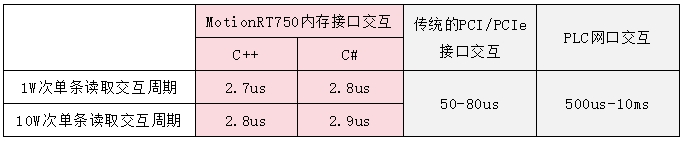

共享内存的核间交互方式大幅度提升了交互效率，单条指令的交互时间也快至us级。相较于传统的PCI/PCIe、网口等通讯方式，速度提升了10-100倍以上。
通讯速度对比如下：
| MotionRT750超高速实时运动控制卡与传统PCI卡的场景测试对比

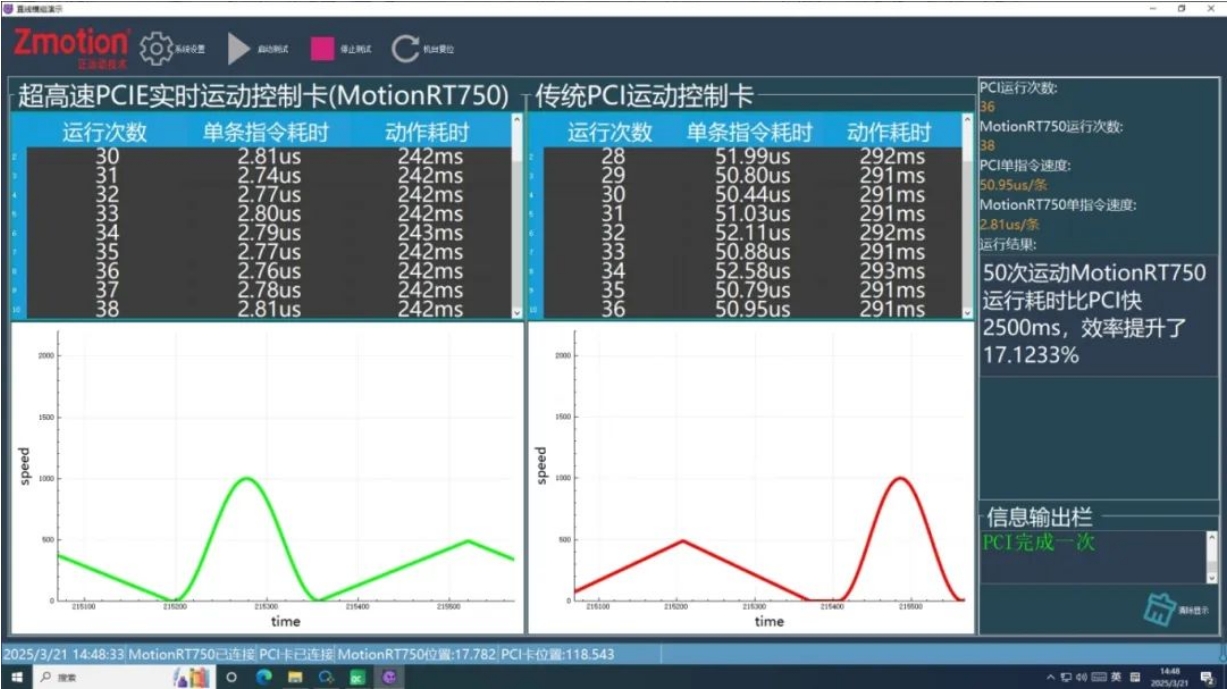

同一套测试环境下，通过50次直线电机的往复运动和10000次的IO循环翻转，测试数据如下。
MotionRT750（共享内存交互）：
1.平均单次读写延迟：≈ 2.8μs
2.延迟稳定性：极高（波动极小）
传统方案（PCI通信）：
1.平均单次读写延迟：≈ 51μs
2.延迟稳定性：较差（波动显著）
统计整个控制周期的执行时间，采用MotionRT750实时内核的方案比传统PCI通信方案缩短了约2500ms，整体控制效率提升超过17.1%。从实时性和效率性考虑，运动控制实时内核MotionRT750更适合高速高精的场合。
EtherCAT总线冗余，支持32轴同步控制与125us硬实时周期
· 环形冗余架构实现原理 ·

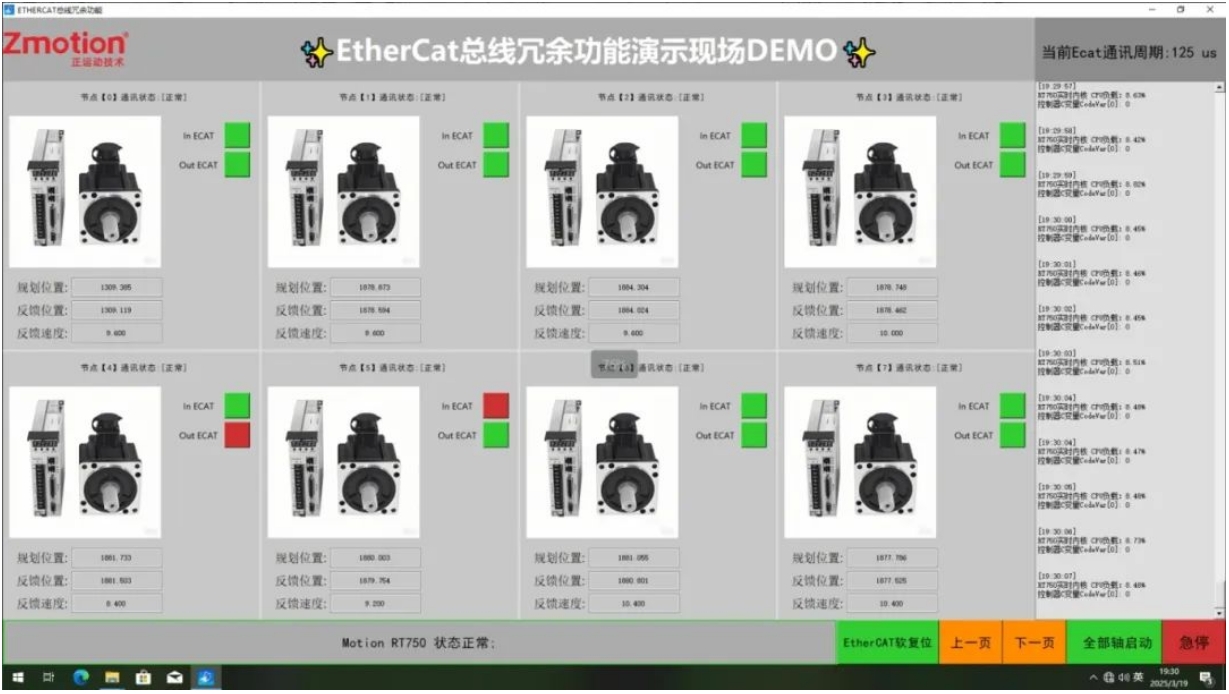

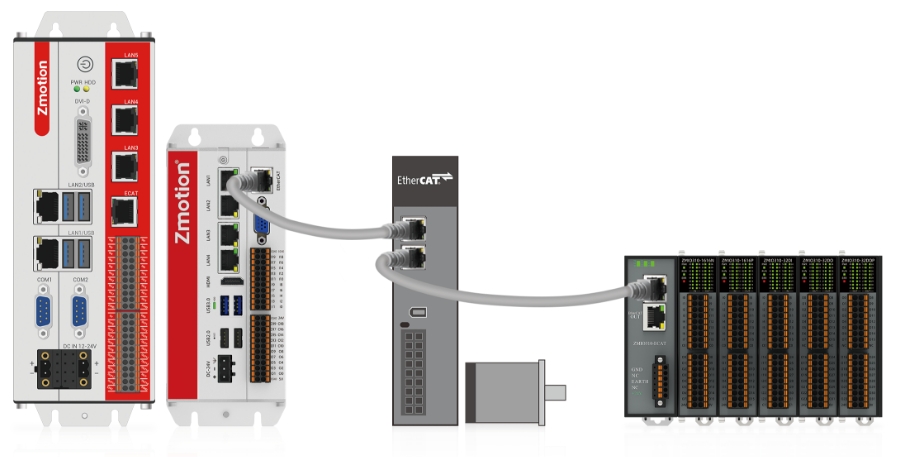

通过将末端从站的EtherCAT OUT端口回连至主站，构建物理环形通讯链路。当线性链路中任意从站发生故障时，系统将快速自动切换至另一路径，确保非故障从站持续保持正常EtherCAT通信，可显著提升系统可靠性与运行稳定性。
针对连续生产场景对设备24/7不间断运行的要求，MotionRT750的冗余机制实现EtherCAT通讯的更可靠和更稳定，可有效杜绝非计划停产导致的产能损失。
多通道EtherCAT架构实现254轴同步控制

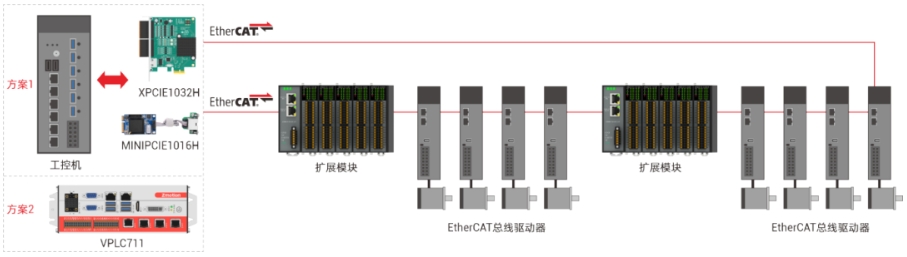

运动控制实时内核MotionRT750可以实现多卡多通道EtherCAT总线，轴数控制可达254轴，总线周期500us，自由灵活搭配从站资源，具备低延迟、高带宽和精确同步的特点，适合实时数据传输和多工位协同的应用场景。
PC蓝屏/宕机/崩溃也能正常运行的实时内核

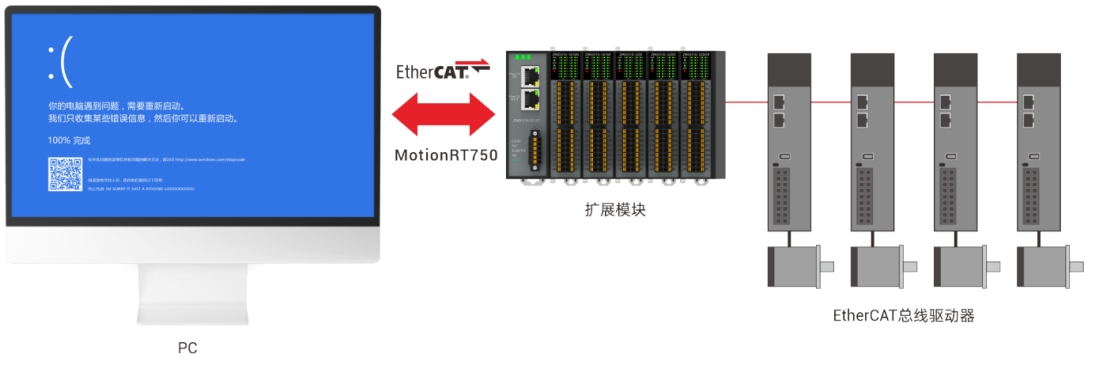

当Windows因病毒入侵、硬件异常插拔或驱动冲突导致系统崩溃时，运动控制实时内核MotionRT750仍可持续运行,且急停功能仍然保持有效，提供充分响应时间进行事故处置，显著提升工业控制安全性与可靠性。
应用优势总结
- 跨平台兼容性：支持Windows/Linux系统，适配不同等级CPU。
- 开发灵活性：提供多语言编程接口，便于二次开发与功能定制。
- 实时性提升：通过CPU内核独占机制与高效LOCAL接口，实现2-3μs指令交互周期，较传统PCI/PCIe方案提速近20倍。
- 扩展能力强化：多卡多EtherCAT通道架构支持254轴运动控制及500μsEtherCAT周期。
- 系统稳定性：32轴125μsEtherCAT冗余架构消除单点故障风险，保障连续生产。
- 安全可靠性：不惧Windows系统崩溃影响，蓝屏时仍可维持急停与安全停机功能有效，确保产线安全运行。
- 功能扩展性：实时内核支持C语言程序开发，方便功能拓展与实时代码提升效率。
02 运动控制实时内核MotionRT750应用场景
高速转塔测试分选设备上的应用
01主要组成：

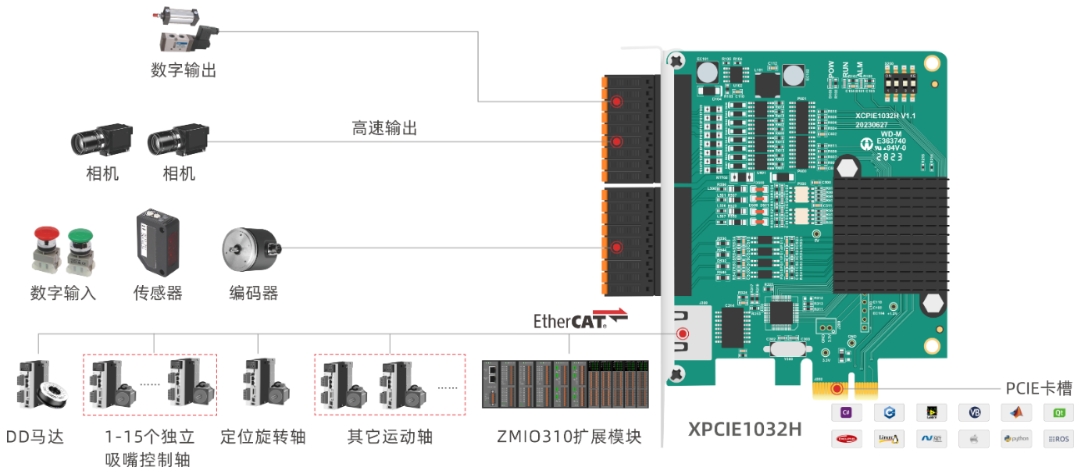

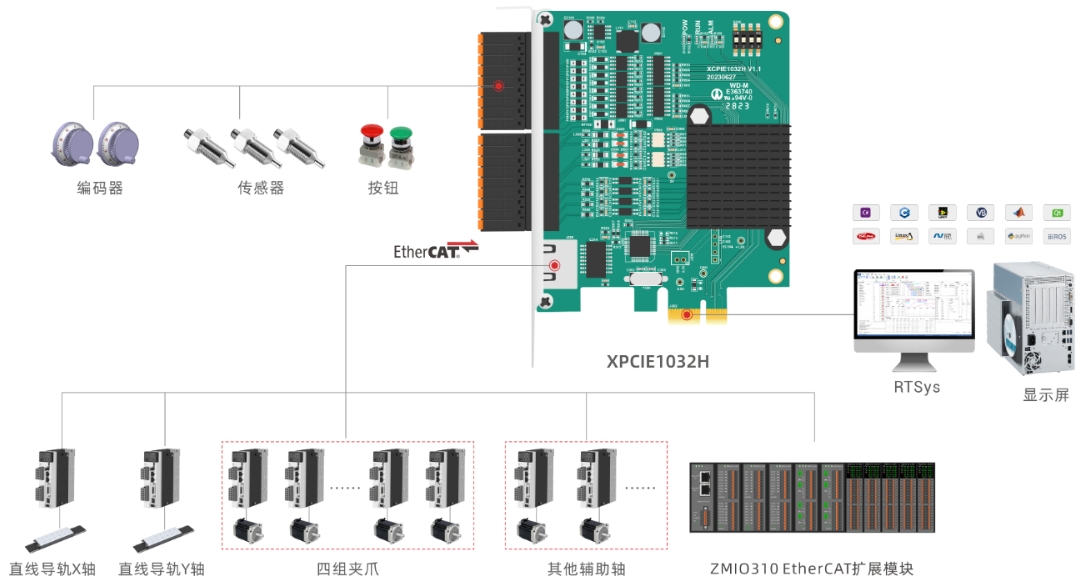

EtherCAT超高速实时运动控制卡XPCIE1032H+运动控制实时内核MotionRT750
02

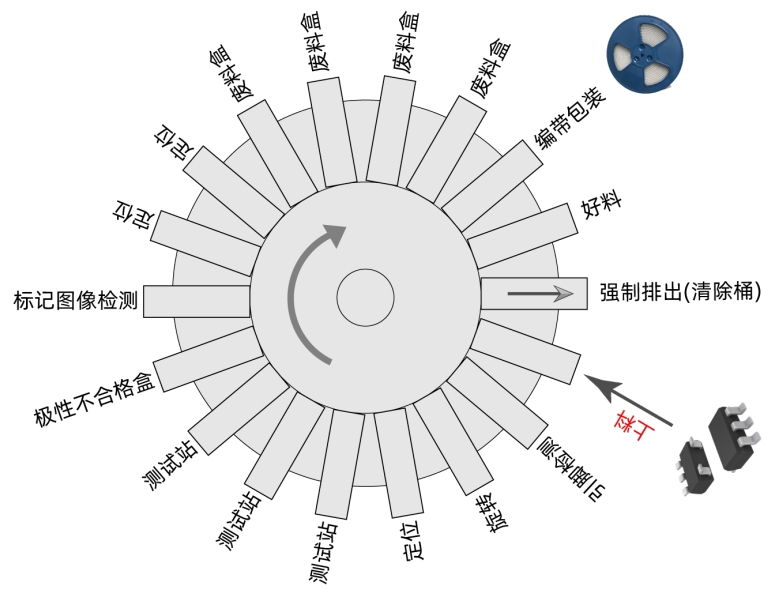

实现多轴同步控制和高速数据传输等，可确保多个工序在旋转周期内依次对芯片进行测试、分选、收料、编带等，使整个测试分选过程高效稳定地运行。单位时间产量达到55K+，相比传统的运动控制卡方案，效率提升10%以上。
高速插件机的应用
01主要组成：
EtherCAT超高速实时运动控制卡XPCIE1032H+运动控制实时内核MotionRT750
02

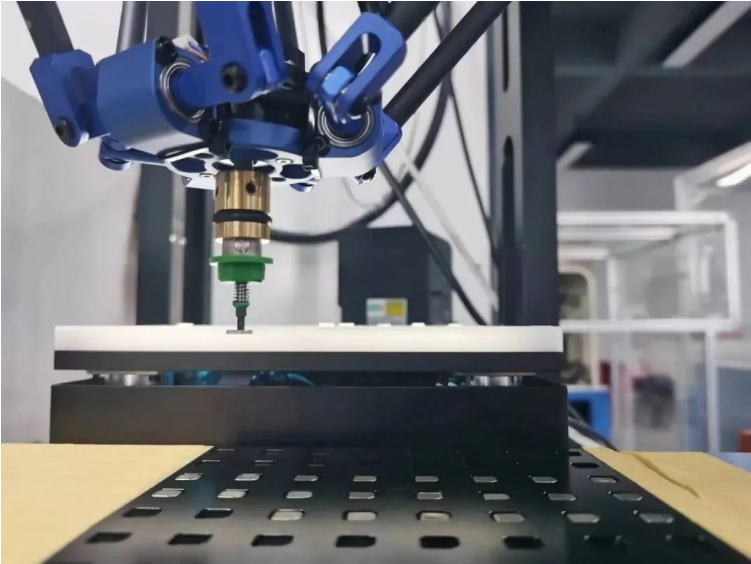

插件头拾取元件后，XY直线运动平台移动到检测相机上方进行飞拍，对元件引脚进行检测和定位，从而保证插件更加精准，优化路径、保证XY平台运行路径最短，可实现0.6s/pcs的节拍，重复定位精度可达±0.01mm。相较于传统的运动控制方案，节拍更快，精度更高，稳定性更好。
六面外观检测高速视觉筛选机的应用
01主要组成：

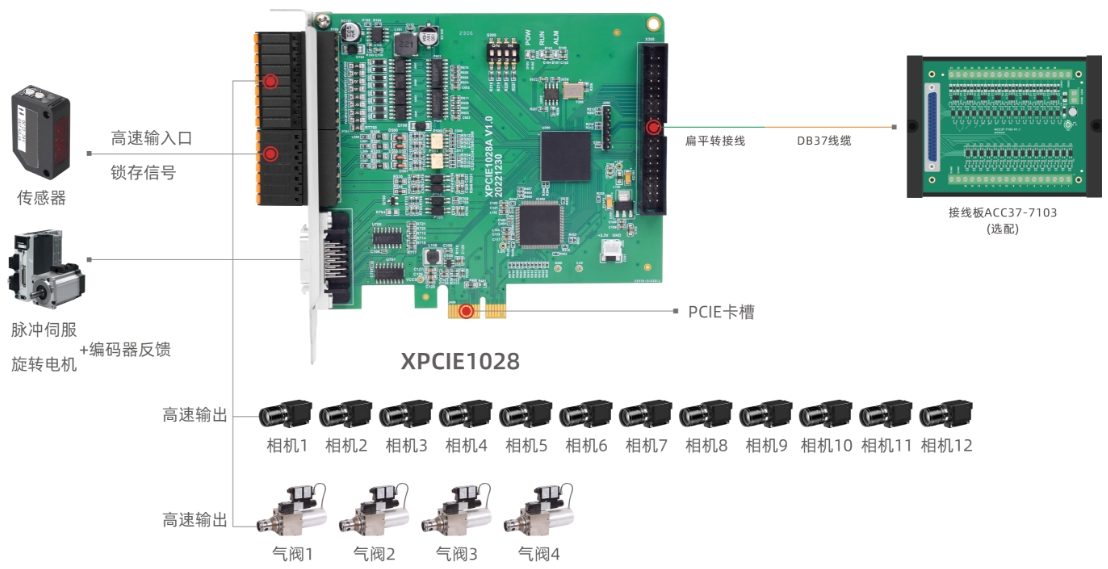

EtherCAT超高速实时运动控制卡XPCIE1028+运动控制实时内核MotionRT750
02

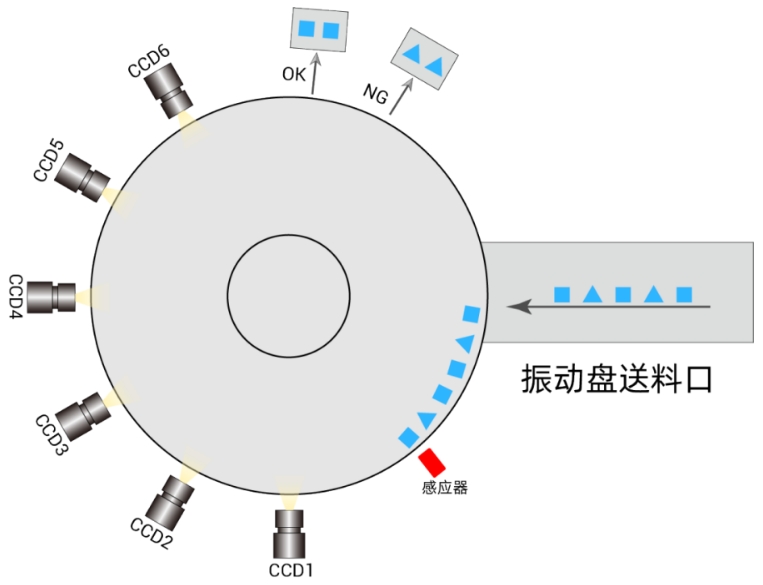

具备多核并行运算能力，可解决传统方案中视觉与运动控制的数据交互速度慢等问题，显著提升六面外观检测设备的效率和精度，可实现15000+pcs/分钟的IO触发检测速度。
适用于摄像头零部件、锂电池零部件、磁性材料、电子原件、塑料橡胶制品、螺丝螺母、电子元器件、精密五金件等领域。
DELTA视觉柔振上下料解决方案
01主要组成：
高集成机器视觉运动控制一体机VPLC712+运动控制实时内核MotionRT750
02

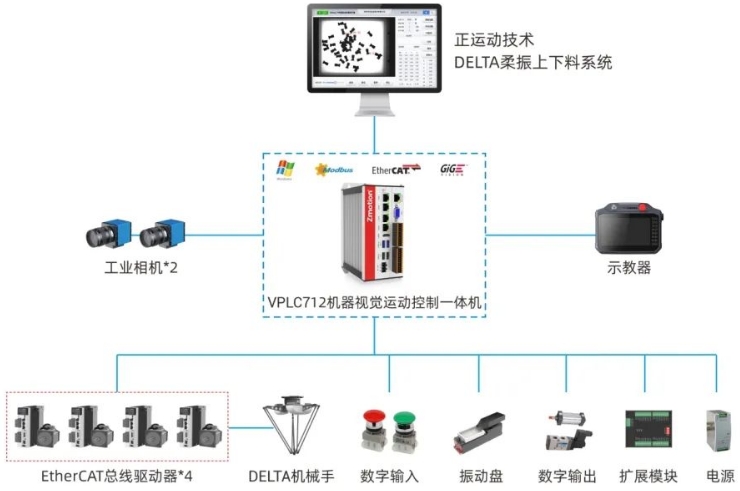

DELTA柔振上下料专用方案实现即插即用一站式解决方案，VPLC系列视觉运动控制一体机结合柔性振动盘和轻量化结构的DELTA机械手，实现高精度物料识别与高速上下料，适应多品类小批量生产。满足市场对灵活供料的需求，可克服传统供料方式的局限，实现了快速物料切换和配置工艺，提升兼容性。
为了帮助您更好地、更快速的开发和应用全自主运动控制实时内核MotionRT750，我们准备了详细的说明文档。进一步了解其使用方法、参数配置及实际应用案例，联系电话400-089-8936。
