i.MX 8M Plus 是 NXP 首款集成专用 NPU 的应用处理器，采用 14nm FinFET 工艺，4×Cortex-A53@1.8GHz + Cortex-M7@800MHz 异构多核架构，内置 2.3 TOPS NPU，自发布以来在工业自动化、边缘 AI 网关、机器视觉等场景广泛落地。

米尔电子今日正式发布 MYC-JS8MPQ 核心板及开发板——继 MYC-JMX95X（i.MX95）、MYC-JR3576（RK3576）之后，米尔第三款 SMARC 标准核心板。至此，米尔 SMARC 产品线已覆盖 NXP i.MX8m Plus、i.MX95 及瑞芯微 RK3576 三大平台，为客户提供从国际大厂到国产平台引脚全兼容的标准化选型方案。

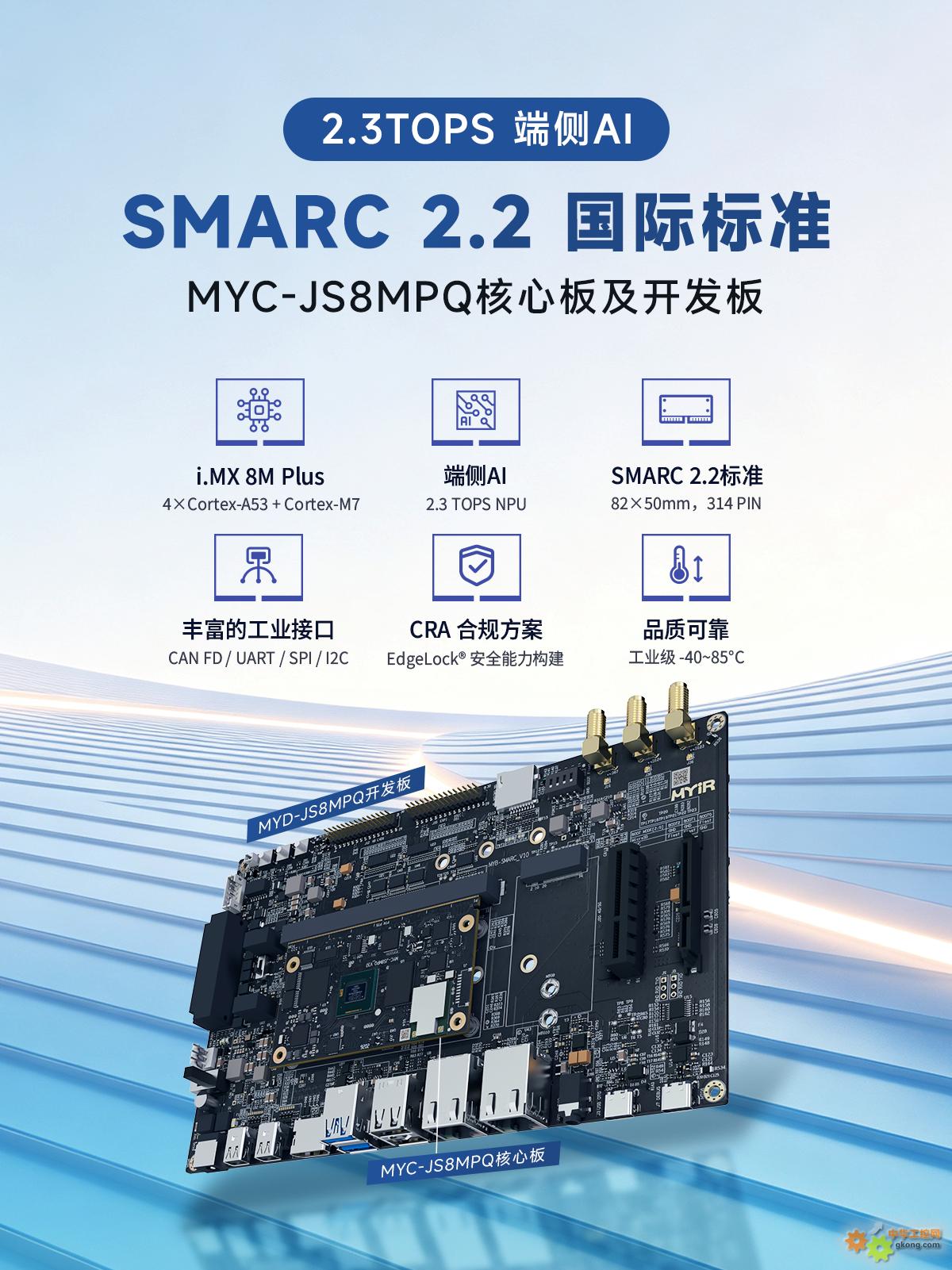

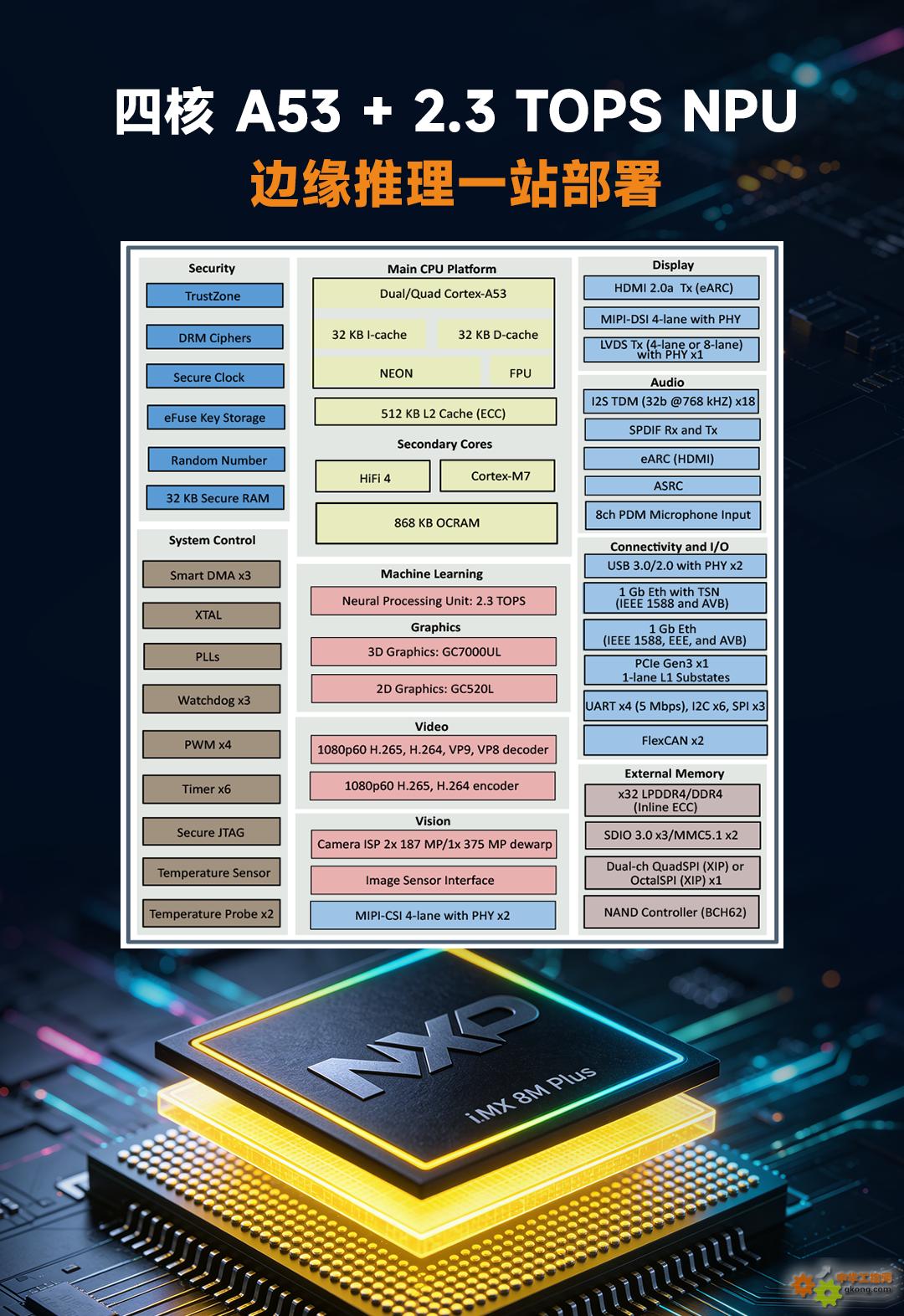

四核 A53 + 2.3 TOPS NPU，边缘推理一站部署

搭载 NXP i.MX8M Plus 处理器，4×Cortex-A53 + Cortex-M7 实时控制核心，内置 2.3 TOPS NPU，支持 TensorFlow Lite / ONNX 等主流框架。集成双路 ISP（375 MPixels/s，支持 HDR 与鱼眼校正），双路 MIPI-CSI 摄像头接口，1080p60 H.265/H.264 编解码，从机器视觉到边缘 AI 推理一站式覆盖。

SMARC 2.2 国际标准，全球生态兼容

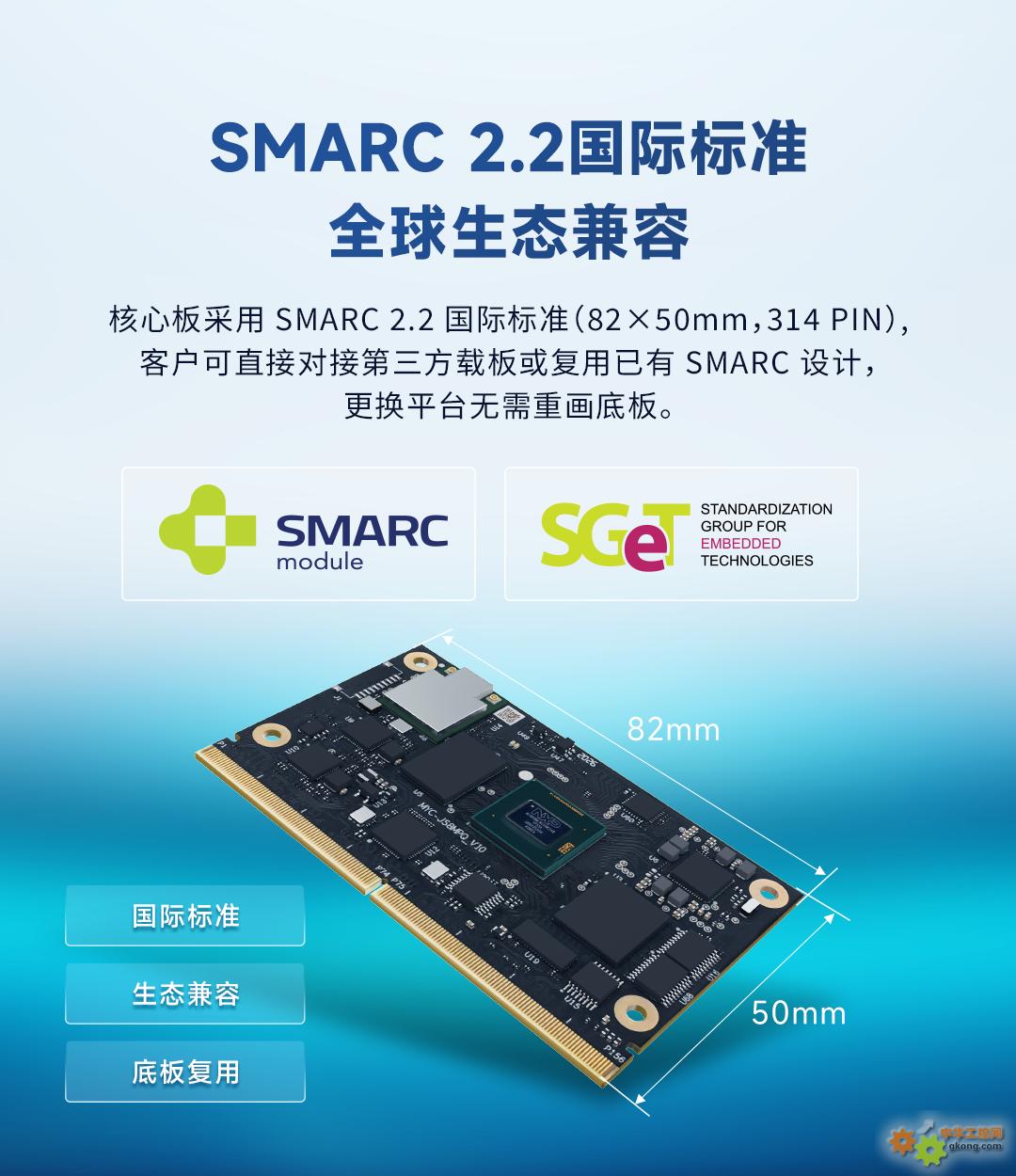

核心板严格遵循 SGET SMARC 2.1/2.2 标准（82×50mm，314 Pin），客户可直接对接第三方载板或复用已有 SMARC 设计，更换平台无需重画底板。

Linux 6.12 LTS 新基线，实时能力与长周期维护兼得

MYC-JS8MPQ 出厂搭载 U-Boot 2025.04 与 Linux 6.12.49 LTS 长期支持内核，提供全量 BSP 源码，Yocto 构建带 GUI 的 myir-image-full 镜像，预装 Qt 运行时与机器学习环境，支持 Shell、C/C++、QML、Python 开发。实现更长维护周期、实时能力进主线、全系列统一的基线。

EdgeLock® 安全体系，CRA 合规出海无忧

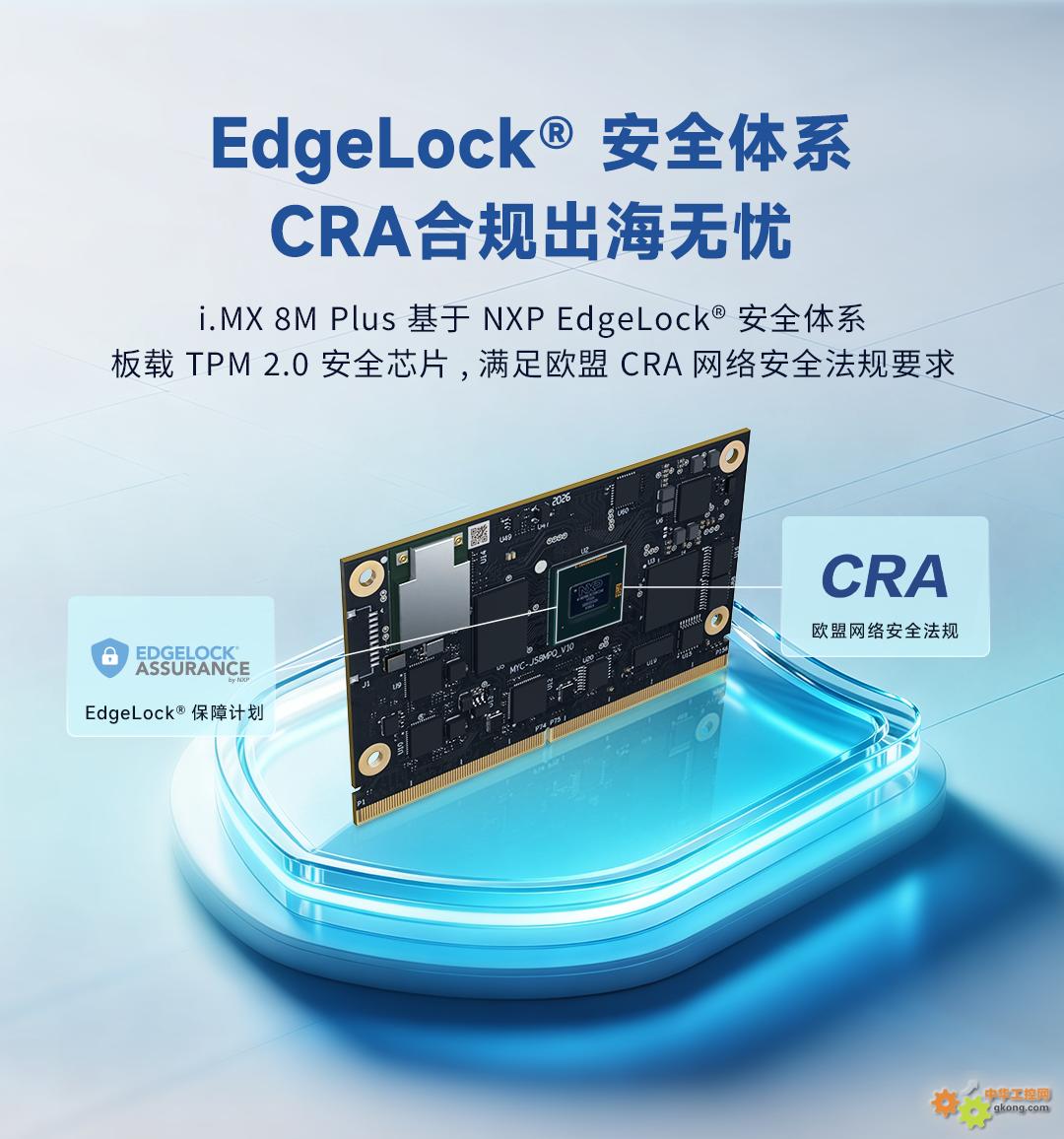

i.MX8M Plus 基于 NXP EdgeLock® 安全体系：硬件安全启动、Arm TrustZone、加密加速引擎、真随机数生成、安全密钥存储（eFuse）及安全 JTAG。板载 TPM 2.0 安全芯片，从芯片到系统构建完整可信链，满足欧盟 CRA 网络安全法规要求，满足工业物联网、车载及关键基础设施的安全合规要求。

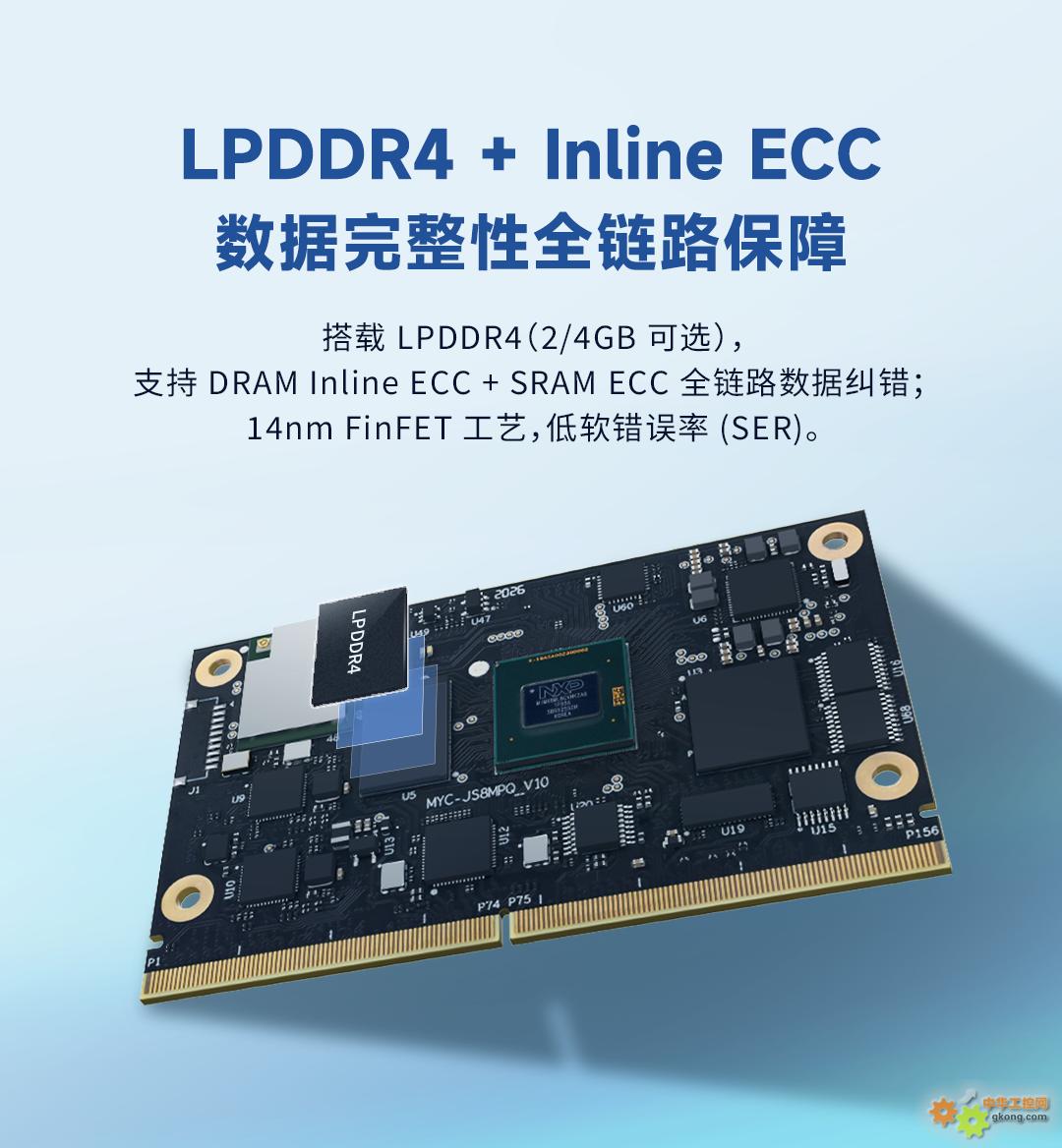

LPDDR4 + Inline ECC，数据完整性全链路保障

搭载 LPDDR4（2GB/4GB 可选），支持 DRAM Inline ECC + 内部 SRAM ECC 全链路数据纠错。14nm FinFET 工艺低软错误率（SER），即使在电磁干扰严重的工业现场，也能确保关键数据不出错——对电力、医疗、车载等场景，可靠性不是加分项，是刚需。

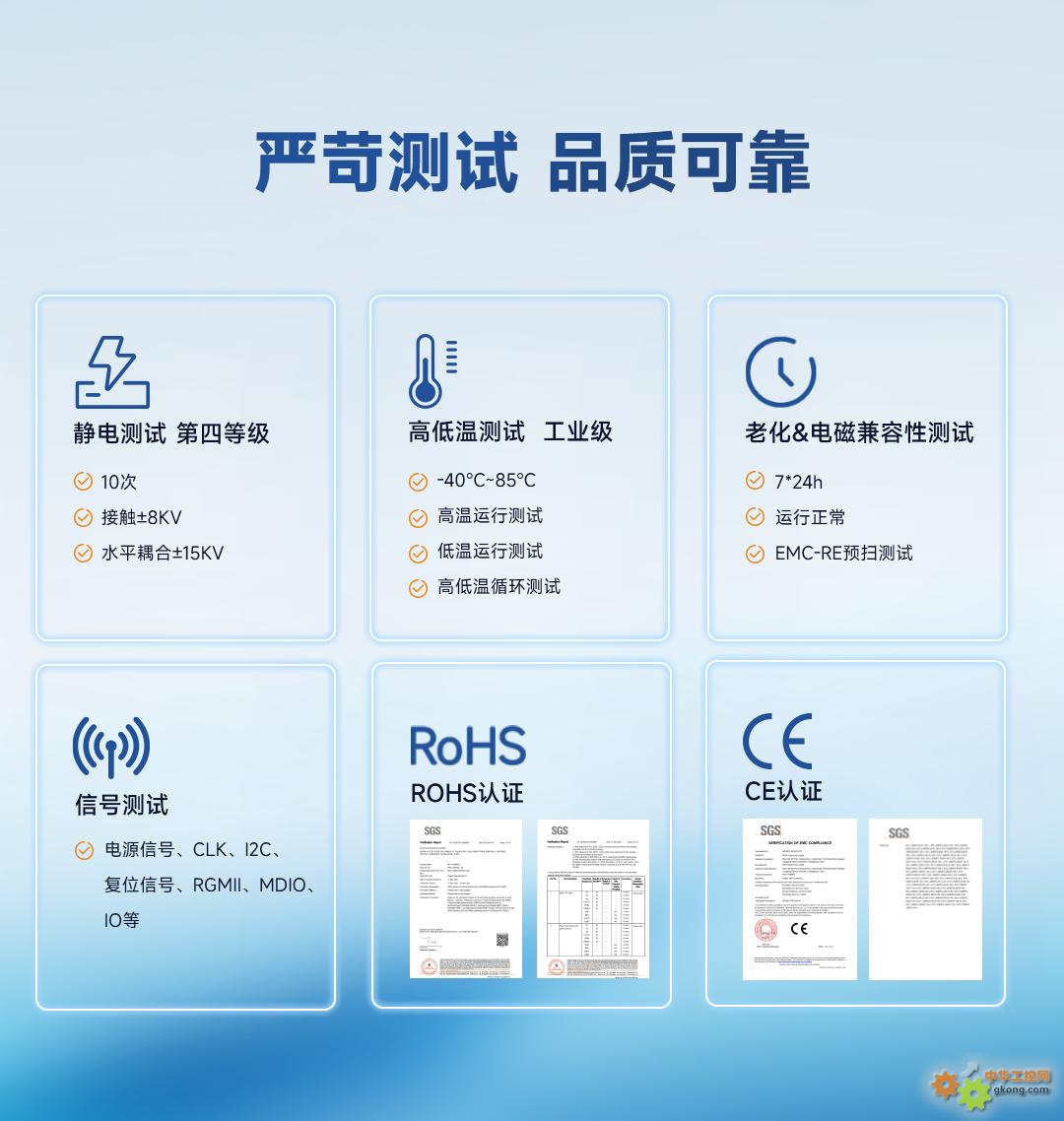

10 层工业级设计，品质可靠

采用 10 层高密度 PCB，独立接地层，全信号完整性优化。工作温度 -40°C~+85°C，通过高低温循环、7×24 小时老化、ESD 四等级静电防护等可靠性测试，配合 NXP 承诺 15 年长期供货，满足工业长周期产品从原型到量产的全生命周期需求.

双千兆 + TSN + Wi-Fi + 5G，全场景连接

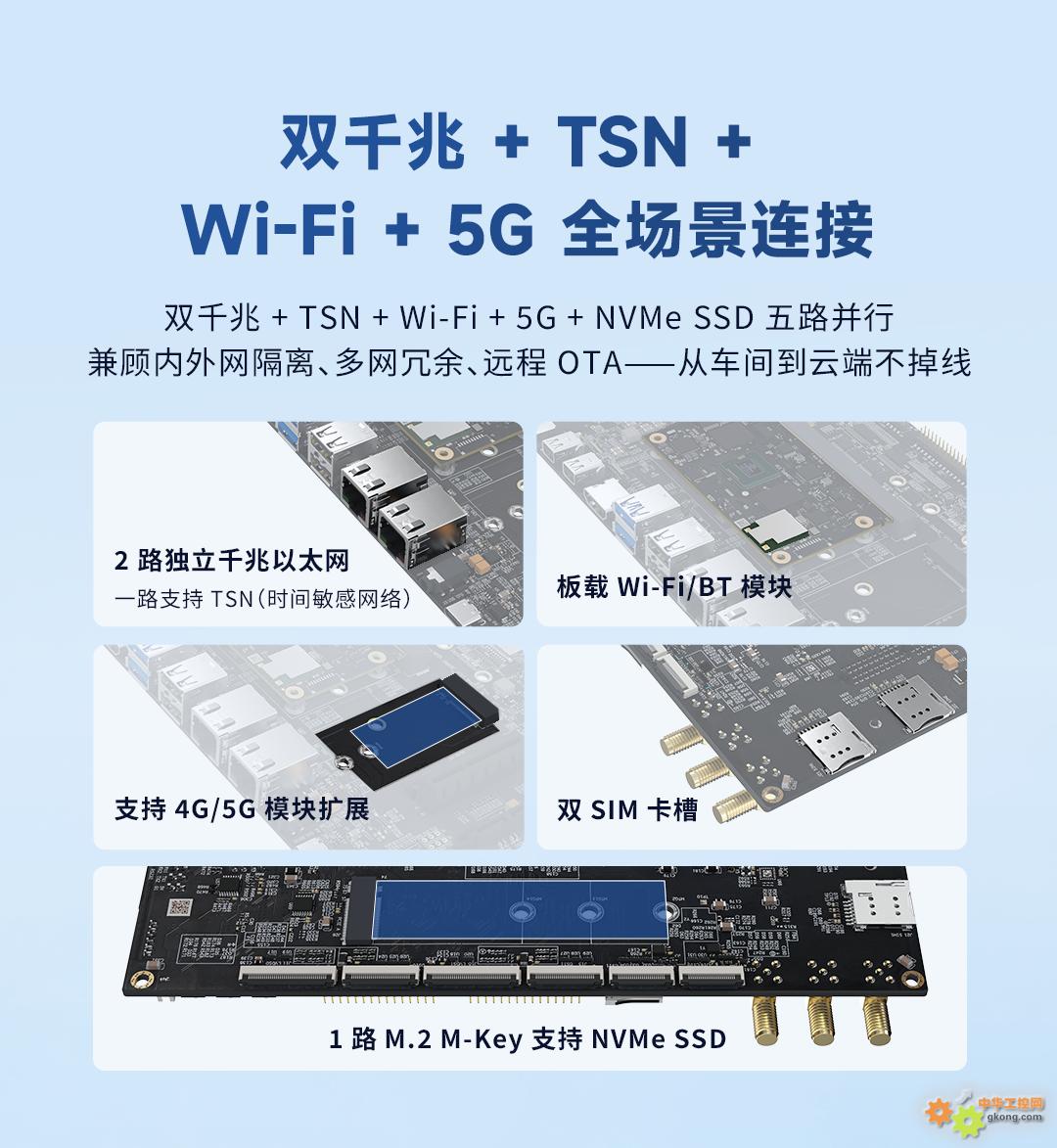

2 路独立千兆以太网，其中一路支持 TSN（时间敏感网络），满足工业实时通信需求。板载 Wi-Fi / BT 模块，底板提供 M.2 B Key 插座支持 4G/5G 模块扩展，双 SIM 卡槽。1路 M.2 M-Key 支持 NVMe SSD 高速存储。兼顾内外网隔离、多网冗余、远程 OTA——从车间到云端，不掉线。

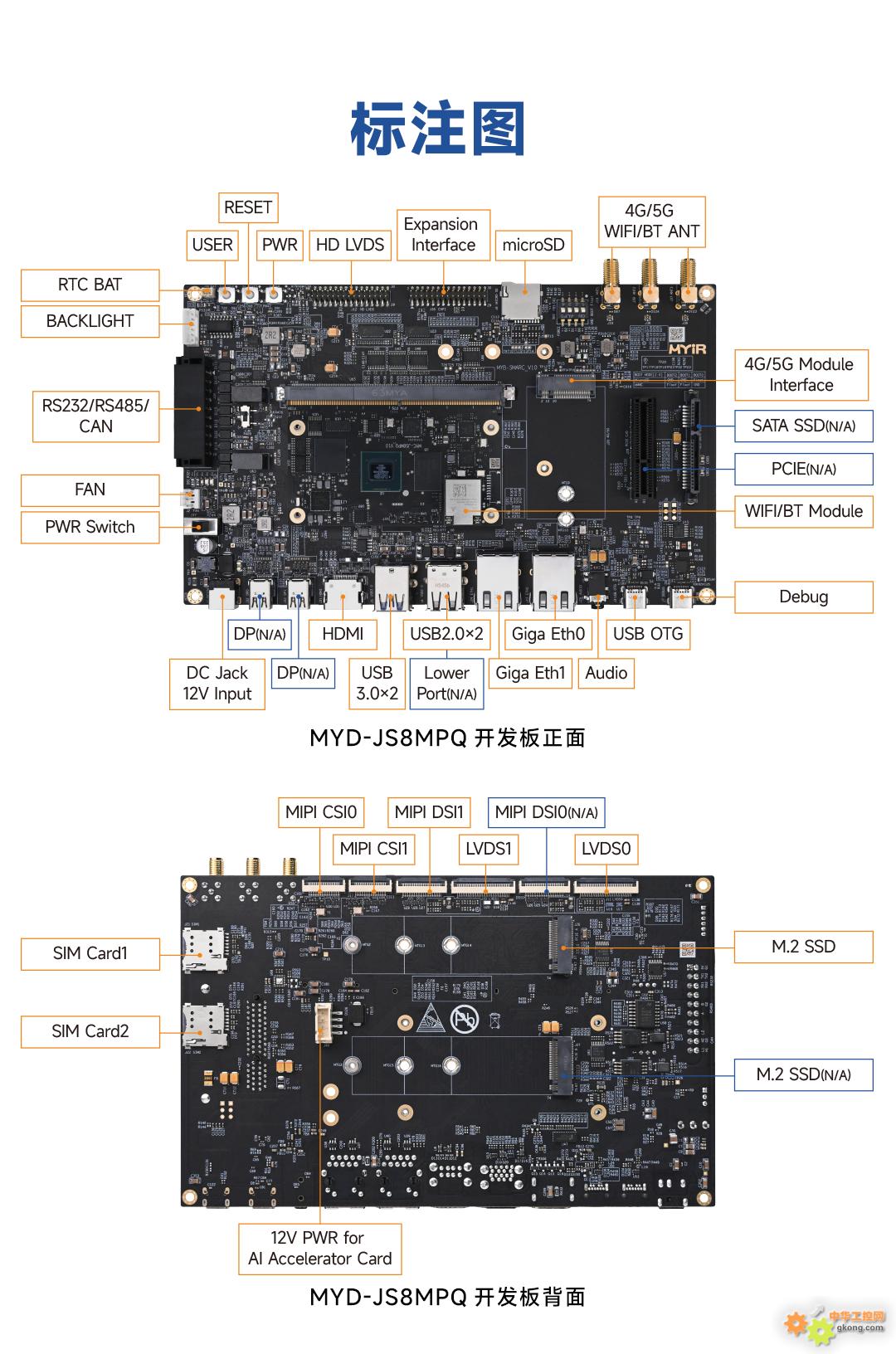

丰富工业接口，视觉+控制一站式集成

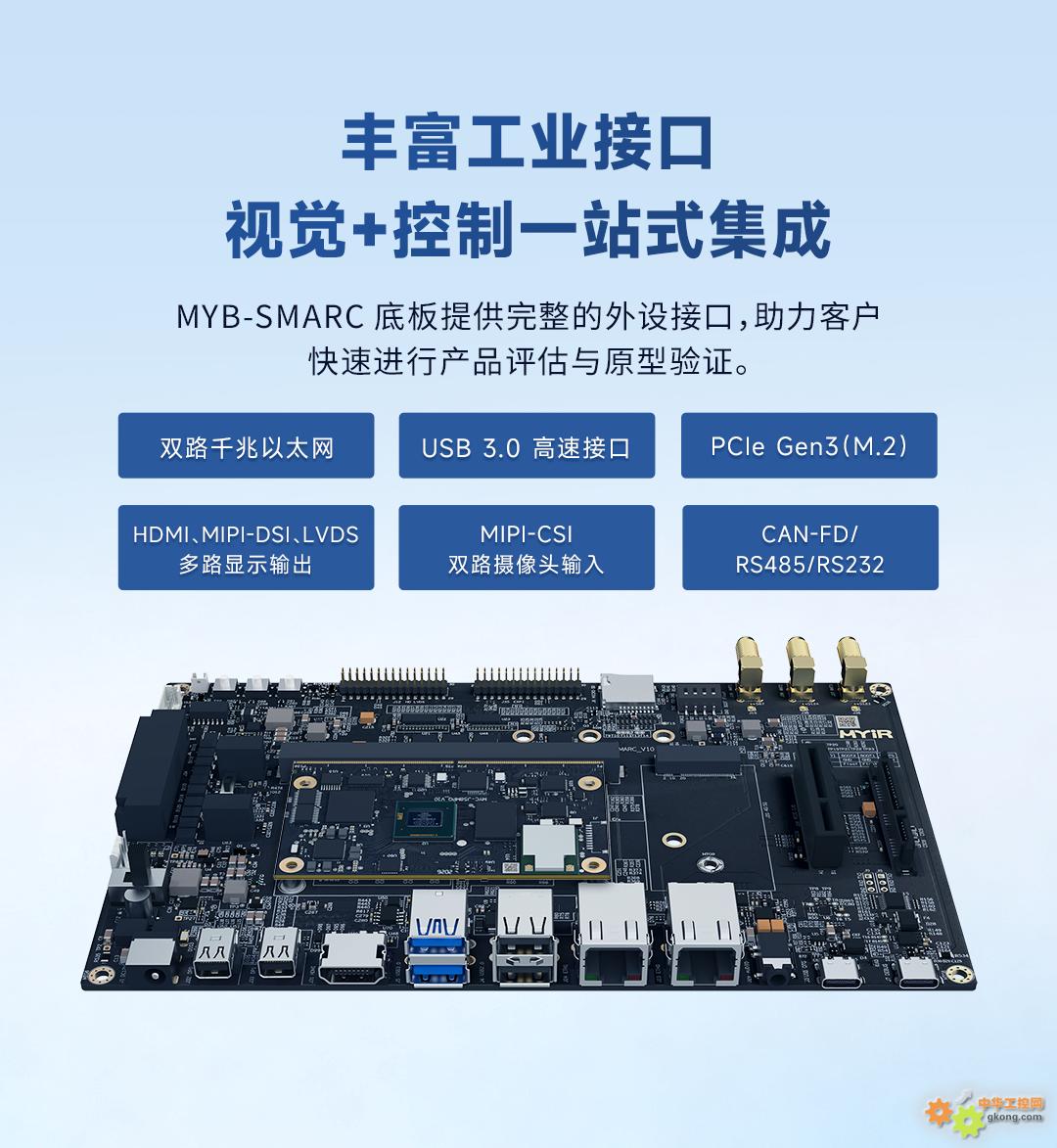

核心板扩展 2×CAN FD + 4×UART + 2×SPI + 5×I2C。底板引出 RS232 + RS485 + CAN-FD 接线端子，集成 HDMI / MIPI-DSI / 双 LVDS 多路显示输出 + 双 MIPI-CSI 摄像头输入。PCIe Gen3、USB 3.0 高速接口一应俱全。工控、视觉、HMI——一块开发板全部覆盖。

应用场景

MYC-JS8MPQ核心板开发板 现已正式上市，适用于工业自动化、边缘 AI 网关、机器视觉、智能 HMI、医疗设备、电力系统等场景。欢迎联系米尔电子获取详细资料及样品申请。
